Боекомплект: 36 неуправляемых ракет, с кассетными боевыми частями, снаряженными пятью ПТМ типа DM -1233. Одним залпом система устанавливает 180 мин на участке с размерами 350—400 х 300 м.

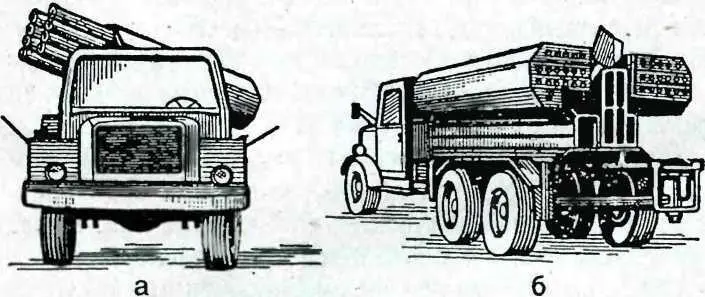

Система LARS:а — на боевой позиции; б — транспортное положение

Противотанковая мина DM-1233 имеет цилиндрический металлический корпус с подпружиненными откидывающимися лапками для удержания ее в вертикальном положении после падения. Имеет элемент неизвлекаемости. Взрыватель — контактный электронный. Принцип действия мины — кумулятивный. Масса мины 2,3 кг (ВВ—0,9 кг); диаметр 10,5 см, высота 13 см.

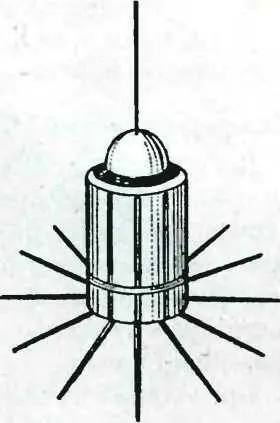

Противотанковая мина DM-1233

Мины М67 (72) и М70 (73)

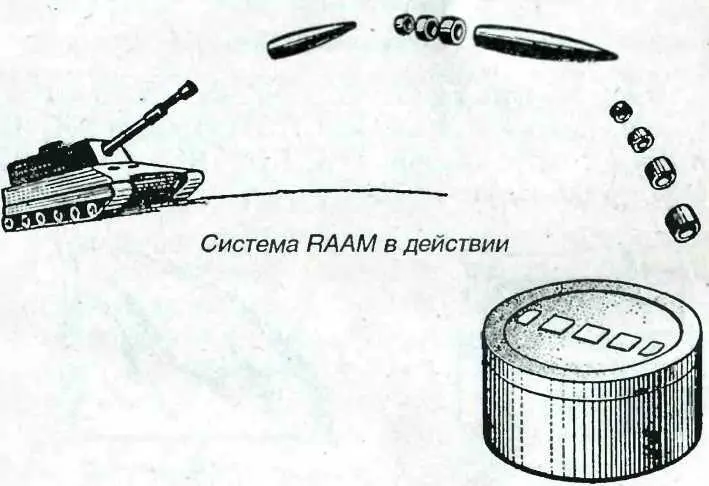

Артиллерийская система RAAM (США)

Создана на базе самоходной 155-мм гаубицы М109А1. Использует специальные боеприпасы кассетного типа, в каждом из которых находятся 36 ППМ типа М67, М72, или 9 ПТМ типа М70, М73

Дальность стрельбы первыми — до 24 км, вторыми — до 18 км. Один залп 12 орудий выставляет минное поле шириной 350 м, глубиной 250 м.

Инженерная система GEMSS (США)

Представляет собой разбрасыватель мин, смонтированный на буксируемом прицепе. В его двух магазинах размещается до 800 мин. Мины выбрасываются сжатым газом, на расстояние до 30 метров в обе стороны от линии движения. Необходимая плотность минного поля достигается путем изменения темпа разброса и скорости движения тягача.

При установке смешанных минных полей один магазин заправляют ПТМ М75, другой — ППМ М74.

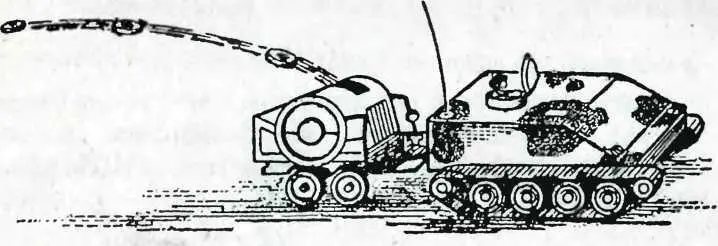

Система GEMSS

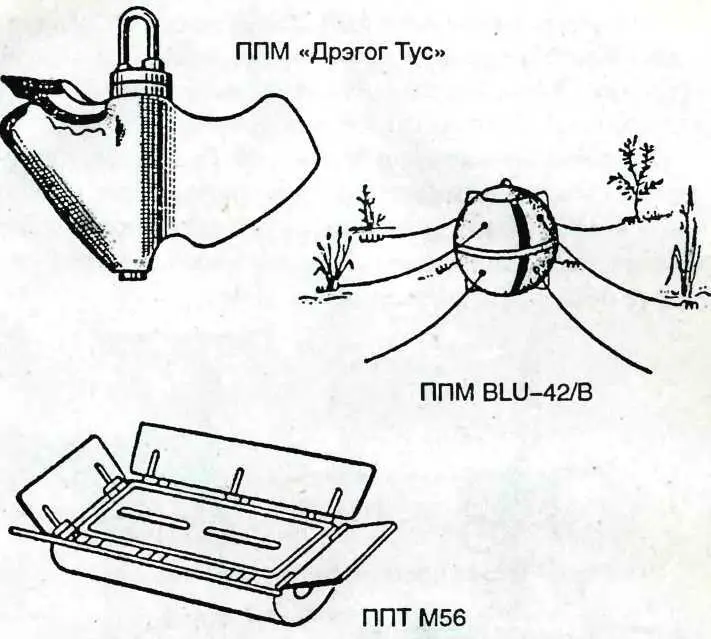

Имеется много других образцов систем дистанционного минирования. Например, ППМ «Грэвел» ХМ-41Е и ХМ-41, ППМ «Дрэгон Туc», ППМ BLU-42/B, ППТ М56, но для общего знакомства достаточно и этих.

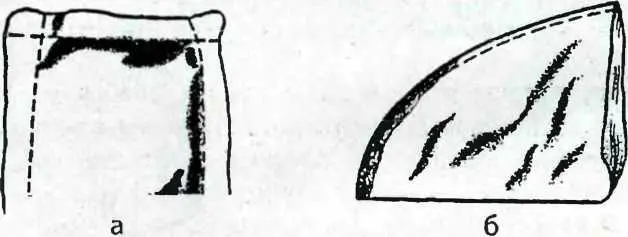

ППМ «Грэвел»: а — ХМ-41 Е1; б — ХМ-41

Кумулятивные мины

В противотанковых минах, устанавливаемых дистанционными средствами, кумулятивный эффект применяется очень широко. В качестве взрывателей в них обычно используются электронные устройства, контактного и неконтактного действия.

Основой такой мины является кумулятивный заряд (с полусферической или широкой конической выемкой), облицованный металлом (обычно медью). При взрыве мины из облицовки образуется ударное ядро стреловидной формы, обладающее весьма высокой кинетической энергией, с начальной скоростью от 2000 до 4000 м/с.

Среди кумулятивных мин упомянем в качестве примеров американские мины М24 и М25, а также советскую (российскую) ТМК-2.

Противотанковая мина М24, как уже сказано, выставляется дистанционным способом. Ее длина 20 см, размах оперения 15 см. Она способна на дальности до 150 метров пробивать броневые плиты толщиной до 80 мм.

Противопехотная мина М25 «Элси» сделана из пластмассы. Она очень маленькая, срабатывает при усилии всего 7—10 кг. Однако кумулятивный заряд превращает человеческую ногу в месиво до коленного сустава и делает ее обладателя полным инвалидом.

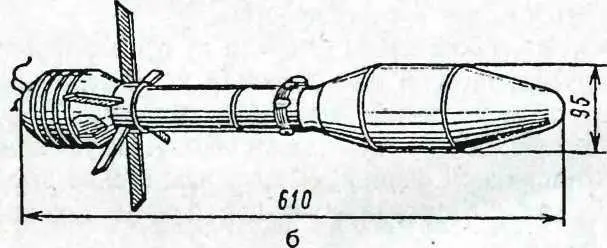

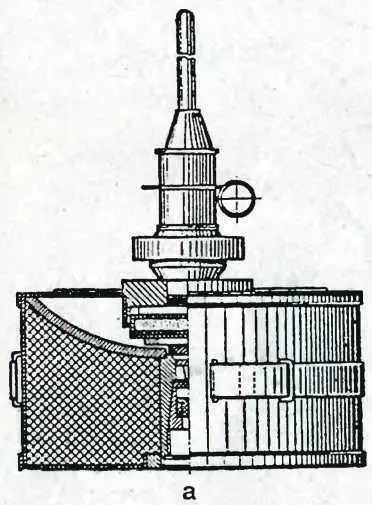

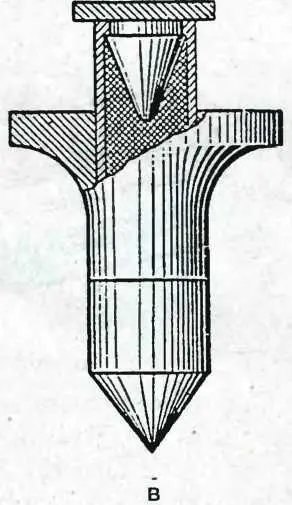

Кумулятивные мины армии США: а — противотанковая М21; б — противотанковая М24;в — противопехотная М25

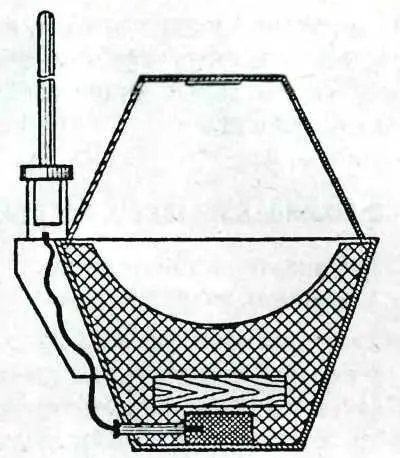

Противотанковая кумулятивная мина Советской Армии ТМК-2

Для устройства фугасов обычно применяют мощные взрывные устройства, управляемые по радио или по проводам. Линии управления взрывом защищают от внешнего воздействия и тщательно маскируют. Рядом с основными зарядами могут быть установлены мины-ловушки (сюрпризы).

Фугасы обычно устанавливают на путях движения войск, в населенных пунктах, на оставленных оборонительных сооружениях. Их можно встретить в самых неожиданных местах. Например, при входе во двор, в дом, вподвальных помещениях, кладовых, на чердаках, в пустотах между полами и этажными перекрытиями, в вентиляционных трубах, шахтах.

На путях движения войск фугасы могут устанавливать на колеях и обочинах дорог, на съездах и завалах на дороге, на полянах и в местах, удобных для стоянки техники, размещения штабов, складов, позиций и артиллерийских частей. Массу примеров такого рода дали три кампании в Чечне.

Минами-ловушками (сюрпризами) минируют осветительные и вентиляционные приборы, теле- и радиоаппараты, мебель, вещи, вызывающие любопытство или представляющие ценность.

Демаскирующие признаки минных заграждений

Для успешного преодоления МВЗ надо уметь вести их разведку. В первую очередь — по демаскирующим признакам обнаружить мины, определить границы, глубину и протяжение минного поля, определить тип установленных мин, наличие оставленных противником проходов.

На рисунке 31 показаны демаскирующие признаки, т.е. следы деятельности противника, связанной с установкой мин. Среди них:

* примятая ногами трава или посевы; следы на грунте (снегу) в местах работы минеров; разрыхленная или разбросанная земля; отличия грунта по цвету от окружающего пространства;

* небольшие бугорки, расположенные в определенной последовательности, в отличие от общего фона окружающей местности;

* высохшая трава над местами установленных мин; кучки камней, хвороста, сена и т.п., которыми минеры иногда пытаются замаскировать следы их работы по установке мины;

* куски проволоки или шпагата, этикетки от мин и взрывателей, забытый инструмент, колышки, укупорка мин, куски промасленной оберточной бумаги, полиэтиленовой пленки, предохранительные чеки и т.п.;
