Шариковая мина ARGESS

Эта мина производится в Австрии. Она представляет собой жестяный цилиндр весом 6 кг, который смонтирован на платформе.

От мины в разные стороны по земле протянуты три провода. Если кто-то заденет любой из них, то специальный замок освободит сжатую пружину, которая подбросит мину вверх.

Мина соединена с платформой тонким проводом длиной 1,5 м. Когда она взлетает вверх, провод натягивается, срабатывает взрыватель и происходит взрыв. При этом во все стороны примерно на уровне груди человека выбрасываются 4600 мелких металлических шариков.

Данная мина в основном причиняет ранения, поскольку раненые бойцы являются гораздо большей обузой, чем погибшие.

В странах СНГ с конца 1989-х годов непрерывно происходят вооруженные конфликты на межнациональной, религиозной и иной основе. При этом противоборствующие стороны используют, в первую очередь, вооружение и боеприпасы, произведенные в СССР до 1992 года. С учетом данного обстоятельства, наш солдат-пехотинец обязан хорошо знать основные советские образцы мин. Основные образцы противопехотных мин, это ПМД, ПМН, ОЗМ, ПОМЗ.

Мина ПМД

Состоит из деревянного корпуса с нажимной крышкой, заряда ВВ и взрывателя МУВ (или МУВ-2).

Масса мины 490 грамм (в том числе 200 грамм — масса заряда ВВ); размеры 20 х 9 см; высота 5 см.

При нажатии ноги человека на крышку мины (давящая масса от 60 кг и выше), крышка опускается вниз и выдергивает Т-образную боевую чеку взрывателя, что приводит к его срабатыванию и взрыву заряда ВВ.

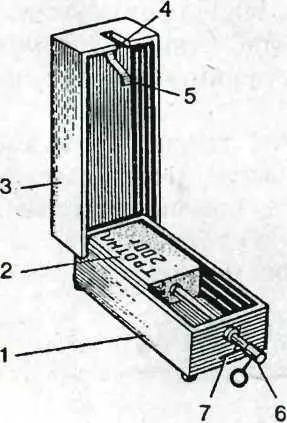

Мина ПМД-6М:

1 — корпус;

2 — тротиловая шашка;

3 — крышка;

4 — прямоугольный паз;

5 — металлическая пластина;

6 — взрыватель МУВ-2;

7 — Т-образная чека

Для установки мины вручную отрывают лунку, соответствующую размерам мины, помещают туда мину с открытой крышкой, затем вставляют взрыватель, закрывают крышку без давящего усилия на нее и маскируют мину травой либо слоем грунта не более 1—2 см. Предохранительную чеку удаляют из взрывателя после всех операций по установке и маскировке мины.

Мина ПМН

Состоит из пластмассового корпуса, нажимного устройства, заряда ВВ, спускового и ударного механизмов, запала МД.

Масса мины 550 грамм (в том числе 200 грамм — заряд ВВ); диаметр 11 см; высота 5,3 см.

Перед установкой мины ПМН в грунт проверяют наличие свинцовой пластинки под струной резака. После выдергивания предохранительной чеки резак под воздействием боевой пружины перерезает свинцовую пластинку и мина переходит в боевое положение. При этом ударник упирается в боевой выступ штока. При нажатии ноги человека на крышку мины (давящая масса от 80 кг и выше), ударник под действием боевой пружины накалывает запал МД, что приводит к взрыву заряда ВВ.

Для установки мины вручную отрывают лунку, соответствующую размерам мины, помещают туда мину, затем вставляют запал МД и завертывают заглушку. После этого выдергивают предохранительную чеку. Мина должна возвышаться над грунтом на 1—2 см и быть замаскированной.

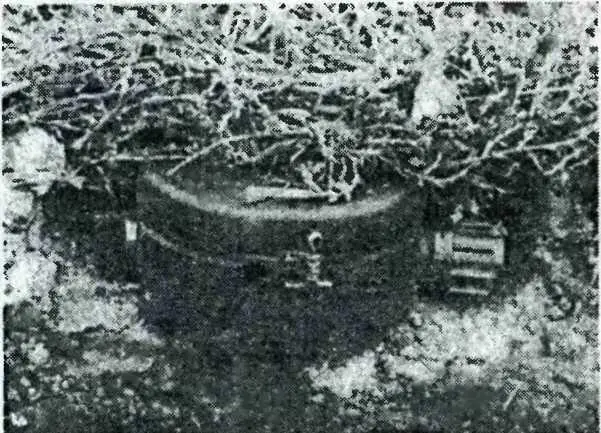

Мина ПМН

Мина ОЗМ-4

Эта выпрыгивающая мина, осколочная, кругового поражения.

Масса мины 5 кг (170 грамм — заряд ВВ); диаметр 9 см; высота 16,7 см.

Мина срабатывает от натяжения проволочной растяжки, при этом выдергивается чека из взрывателя МУВ-2. Срабатывает взрыватель, он накалывает капсюль-воспламенитель и луч огня по трубке передается вышибному заряду. Под действием вышибного заряда (15 грамм) дно мины отрывается по месту резьбового соединения, и мина выбрасывается на высоту, равную длине натяжного тросика (60—80 см). При натяжении тросика ударник сжимает боевую пружину и, освобождаясь, накалывает запал. Запал взрывается, что влечет взрыв заряда ВВ. Корпус мины дробится на осколки, которые, разлетаясь, наносят поражение в радиусе до 13 метров.

Для установки мины в грунт отрывают лунку по диаметру мины, глубиной 17—18 см; на удалении 50 см от лунки забивают, первый колышек растяжки. В центральное отверстие мины вставляют запал; растягивают проволочную растяжку и забивают второй колышек растяжки, на удалении вплоть до 10 метров от первого колышка.

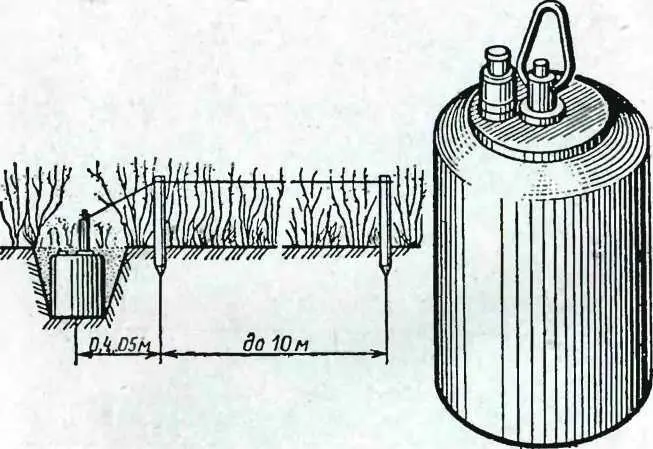

Мина ОЗМ-4

После этого навинчивают взрыватель МУВ-2 на ниппель; маскируют мину; цепляют карабинчик проволочной растяжки за кольцо боевой чеки взрывателя так, чтобы проволока имела небольшую слабину, а боевая чека прочно удерживалась в штоке ударника. Затем осторожно достают из взрывателя предохранительную чеку.

Мина ПОМЗ-2М

Это осколочная мина кругового поражения. Ее масса 1,8 кг (75 грамм — заряд ВВ); диаметр 6 см; высота 10,7 см. Состоит из чугунного корпуса, заряда ВВ, взрывателя МУВ-2 с запалом МД-5М и Р-образной боевой чекой. Кроме того, в комплект каждой мины входят 2—3 колышка, карабинчик с проволокой длиной 50 см и проволочная растяжка длиной 10 метров.

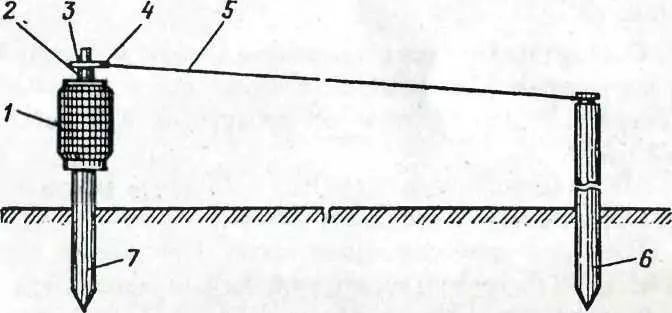

Мина ПОМЗ-2М:

1 — мина;

2 — взрыватель;

3 — боевая чека;

4 — карабинчик;

5 — растяжка;

6 — колышек растяжки;

7 — установочный колышек

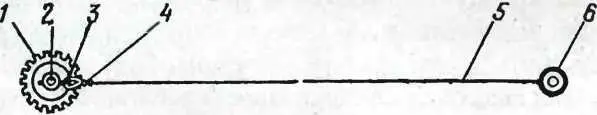

Мину устанавливают с одной или с двумя ветвями проволочной растяжки. Схема установки мины с одной ветвью показана на рисунке.

При задевании человеком (ногой, рукой, предметом) проволочной растяжки, она натягивается и выдергивает чеку из взрывателя МУВ-2, вследствие чего происходит взрыв заряда ВВ. Корпус мины дробится на осколки, которые, разлетаясь, наносят поражение в радиусе до 4-х метров.

Согласно действующим инструкциям, запрещается снимать и обезвреживать противопехотные мины указанных образцов (ПМД, ПМН, ОЗМ, ПОМЗ). Их уничтожают на месте установки.

В России и в других странах СНГ наиболее известны и распространены модели ТМ-57 и ТМ-62.

Мина ТМ-57

Состоит из корпуса с нажимной крышкой, заряда ВВ и взрывателя. Применяется с взрывателем нажимного действия МВЗ-57, либо со штыревым взрывателем МВШ-57.

Масса металлической мины 9 кг (6,5 кг — масса заряда ВВ); диаметр 32 см; высота 11 см.
