При этом боевые повреждения составили 22,2 % от общего количества самолето-вылетов, то есть примерно в каждом 4–5 вылете Ил-2 получал повреждение.

Установлено, что пулевые, снарядные и осколочные повреждения маслорадиатора, мотора, водосистемы, пневматиков колес, системы выпуска и уборки шасси, бензобаков, тяг и тросов системы управления приводили к вынужденным посадкам на своей территории или аварии и поломке при посадке на свой аэродром после возвращения с боевого задания. Все остальные случаи повреждения Ил-2, как правило, приводили к благополучной посадке на свой аэродром.

Наиболее серьезные повреждения Ил-2 получал от атак истребителей: «Очередь огня, выпущенная истребителем, наносит большие поражения, так как снаряды поражают лонжероны стабилизатора, обшивку и шпангоуты фюзеляжа, лонжероны центроплана, воздушную систему и в результате самолет требует длительного ремонта или списания, так как получается комплекс повреждений перечисленных частей самолета и его агрегатов». Кроме того, поражались задний верхний бензобак, расширительный бачок, лопасти винта, кабины пилота и воздушного стрелка, а также мотор «через бронекар-маны».

От огня малокалиберной зенитной артиллерии попадания получали главным образом маслорадиатор, задний и нижний бензобаки, кабина воздушного стрелка, шасси, органы управления самолета, картер и блоки мотора.

Поражение штурмовиков Ил-2 огнем зенитных орудий средних калибров достигалось в основном осколками и редко вследствие прямого попадания снаряда.

Важно, что повреждения, наносимые самолету зенитным огнем, в отличие от огня истребителей, «характеризуются разрушением только одного какого-нибудь элемента конструкции самолета вдоль его вертикальной оси: фюзеляж, плоскости, центроплан, хвостовое оперение, маслорадиатор, шасси, картер мотора». Повреждения от зенитной артиллерии легко ремонтировались в полевых условиях, так как «в этом случае выходят из строя лишь одна, редко больше, из перечисленных частей самолета или его агрегатов».

Опыт боевого применения Ил-2 на фронтах показал, что «бронекорпус не защищает от прямого попадания снарядов зенитной артиллерии среднего калибра и ниже высоты 1000 м от снарядов малокалиберной зенитной артиллерии». Пули нормального калибра и «осколки снарядов зенитной артиллерии на любом удалении броню не пробивают», оставляя в ней лишь вмятины.

Вместе с тем при прямом попадании малокалиберного снаряда или крупнокалиберной бронебойной пули броня пробивалась с последующим повреждением деталей мотора и поражением экипажа. Кроме того, имелись случаи пробития крупными осколками зенитных снарядов боковой брони кабины летчика.

Оказалось, что уязвимые от огня противника бронедетали имеют недостаточную толщину, и наоборот, отдельные места бронекорпуса либо вовсе не имеют попаданий, либо попадания в них бывают весьма редко и при таких углах и дистанциях стрельбы, которые позволяют значительно уменьшить толщину брони.

К наиболее уязвимым в бою частям самолета Ил-2 относятся: кабина воздушного стрелка (особенно с боков и снизу), блоки мотора у выхлопных патрубков, бронекарманы (воздушные дефлекторы) в передней и задней части мотора, расширительный бачок водосистемы, винт, маслорадиатор (через щели заслонок) и задний бензобак.

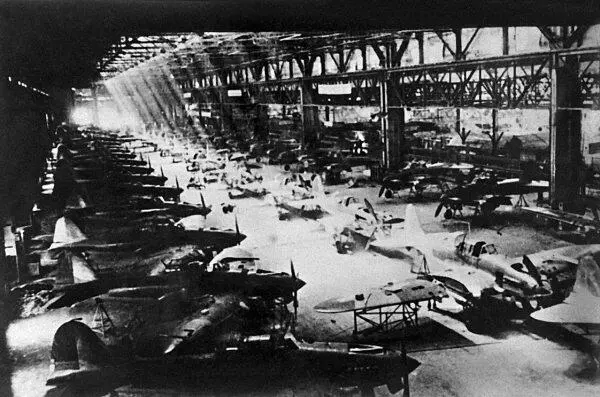

Цех сборки самолетов Ил-2 АМ-38ф, завод № 30

Наличие зазоров между подвижной частью фонаря кабины пилота и задней броней бронекорпуса приводило к тому, что при обстреле истребителями осколки разрывающихся снарядов проникали через эти зазоры в кабину и поражали летчика. Кабина летчика оказалась уязвимой еще и через форточки подвижной части фонаря кабины. Плексиглас не мог служить защитой от пуль и осколков зенитных снарядов. Во всех случаях поражения козырька фонаря кабины бронестекло разрушалось и своими осколками наносило ранения летчику. Бортовая броня кабины практически не спасала летчика при прямых попаданиях снарядов калибра 37 и 20 мм.

Бронекапот мотора не обеспечивал надежную защиту от снарядов и крупнокалиберных пуль как самого мотора, так и агрегатов и узлов моторной группы, особенно в районе выхлопных патрубков и бронекарманов передней и задней части мотора. При этом нижняя броня капота при попадании в нее снарядов, как правило, почти не пробивалась, а лишь давала трещины.

Пробитие брони капота во всех случаях сопровождалось разрушением или повреждением блоков цилиндров, карбюраторов, масло– и водопроводов, расширительного бачка водосистемы, маслобака, маслофильтра и т. д.

Массу хлопот доставлял маслорадиатор, который располагался в бронекорзине под фюзеляжем самолета. Дело в том, что в летнее время при закрытых бронезаслонках температура масла начинала быстро расти, и уже через 6–7 мин. полета летчики были вынуждены бронезаслонки открывать. В результате маслорадиатор часто поражался пулями и осколками при обстреле с земли. Более того, летный состав иногда вообще забывал закрывать бронезаслонки на подходе к линии фронта. Боковые стенки бронекорзины и бронезаслонки не выдерживали попаданий малокалиберных снарядов. Причем в некоторых случаях бронекорзина вместе с маслорадиатором срывалась с посадочных мест.

Отметим, что случаи поражения находящегося внутри бронекорпуса водорадиатора наблюдались весьма и весьма редко.

Недостаточная толщина бронирования Ил-2 в районе переднего и заднего бензобаков в некоторой степени компенсировалась наличием протектора на бензобаках и системы заполнения их нейтральным газом. По отзывам летного и технического состава, протектор и нейтральный газ во многих случаях вполне оправдывали свое назначение. Однако при попадании в бензобаки малокалиберных снарядов баки, как правило, загорались и затем взрывались, при этом осколки, как от взрыва снаряда, так и от взрыва баков, проникали в кабину летчика со всеми вытекающими последствиями.

Наиболее опасными для Ил-2 являлись зенитные автоматы калибра 20–37 мм и крупнокалиберные пулеметы (13 мм). Причем бронебойные пули крупного калибра по броне-пробиваемости оказались даже лучше 20-мм снарядов, да и скорострельность пулеметов была значительно выше пушечных установок. Средний процент пробития брони от огня малокалиберной зенитной артиллерии и зенитных пулеметных установок оказался почти вдвое выше, чем от огня истребителей. Характер пробоин бронекорпусов списанных штурмовиков Ил-2 (ввиду невозможности ремонта) позволяет сделать вывод, что угловой конус поражения Ил-2 при обстреле немецкой зенитной артиллерии не превышал в горизонтальной плоскости 20–25° к нормали и в вертикальной плоскости – 10–15° к нормали. То есть все попадания в бронекорпус Ил-2 от пушечно-пулеметного зенитного огня приходились исключительно на его боковую часть, тогда как поперечная броня, а также верхняя и нижняя части продольной брони попаданий от зенитного огня практически не имели.
