Из других предложений следует отметить инициативу инженерно-технического состава 212-й шад по защите летчика на самолете Ил-2, который часто получал ранения головы и верхних конечностей от попадания осколков снарядов и пуль в щель между подвижной частью фонаря кабины и верхней броней над бензобаком. Чтобы защитить летчика, предложили «сделать подковообразной бронепластинку на подвижном фонаре для отражения рикошетирующих от задней брони бензобака пуль и осколков».

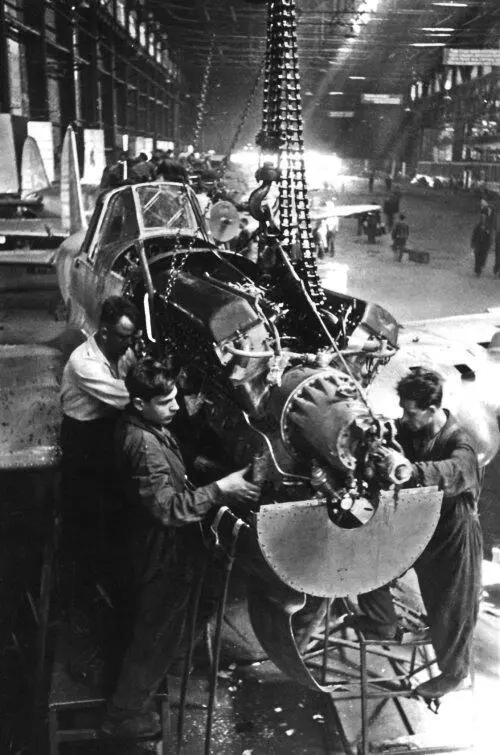

Монтаж мотора АМ-38 на самолет Ил-2, завод № 18

К сожалению, ОКБ Ильюшина не смогло оперативно отреагировать и внести соответствующие изменения в конструкцию самолета. Между тем ранения летчиков в голову, шею и верхнюю часть туловища были довольно значительными. Например, в 233 и 311-й шад только с июля 1943 г. по февраль 1944 г. подобным образом получили ранения 70 летчиков.

Весьма частым явлением были поломки и аварии Ил-2 из-за крайне неудачного расположения агрегатов воздушной системы уборки и выпуска шасси и тросов аварийного выпуска шасси, которые легко повреждались пулеметно-пушечным огнем и осколками зенитных снарядов. В среднем в 71 % случаев повреждения органов приземления (пирамида, подкосы, цилиндры выпуска, воздушная проводка и т. д.) поломки и аварии происходили именно по причине выхода из строя агрегатов уборки шасси. Почти во всех случаях при посадке происходили поломки винтов, консолей крыла и т. д.

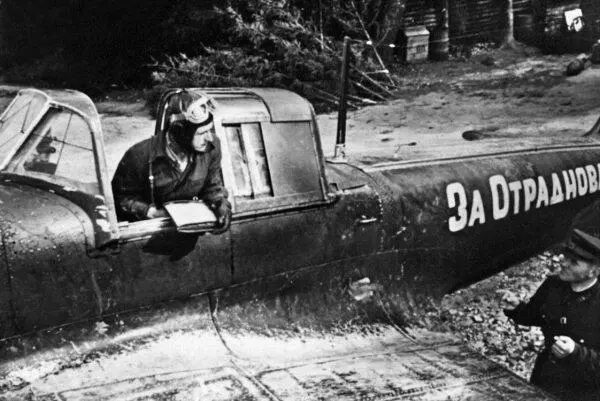

Друзья провожают А.В. Чувикова на боевое задание на самолете В. Т. Отрадного (лейтенант, заместитель командира эскадрильи, 606-го шап, умер от ран 22.08.42 г.), который, будучи смертельно раненным, довел самолет до своего аэродрома и посадил. На фюзеляже Ил-2 видны профили усиления. Западный фронт, октябрь 1942 г.

Недостаточное давление в воздушной магистрали системы выпуска и уборки щитков, а также неудачное расположение воздушной системы приводили к тому, что в боевых условиях, когда крыло Ил-2 получало значительные повреждения, щитки часто выпускались неравномерно. Поведение самолета резко менялось. Самолет буквально закручивало вокруг продольной оси. Поскольку на Ил-2 отсутствовал «прибор, контролирующий выпуск щитков», то для летчика крутка самолета являлась полной неожиданностью. Вовремя среагировать он не успевал. В результате самолет переворачивался через крыло и врезался в землю. По этой причине, выполняя посадку на поврежденных штурмовиках, летчики старались не выпускать щитки.

Боевой опыт и полигонные испытания показали, что для поражения Ил-2 было достаточно в среднем 1–2 попаданий снарядов калибра 37 мм или 3–4 попаданий 20-мм снарядов.

Попадание одного снаряда калибра 37 или 20 мм в любую часть мотора Ил-2 приводило к разрушению блока цилиндров, масло– и водопроводов, маслобака, маслофильтра и т. д.

Одного попадания таких снарядов в бортовую броню кабины летчика, в передний и задний бензобаки было достаточно для вывода штурмовика из строя. При этом очень часто оказывались перебитыми тросы управления рулем поворота, приборное «хозяйство» приходило в негодность, а осколки от взрыва проникали в кабину стрелка, поражая последнего. При пробитии бензобаков, как правило, они загорались и взрывались.

Монококковая конструкция фюзеляжа Ил-2 оказалась довольно живучей, особенно после ее усиления летом 1942 г., и выдерживала значительное число попаданий пуль и малокалиберных снарядов. Для того чтобы разрушить фюзеляж, необходимо было обеспечить шесть-семь попаданий в него 20-мм фугасных снарядов. Однако попадание в фюзеляж даже одного снаряда с высокой вероятностью приводило к перебитию осколками тросов управления рулем поворота. Статистика боевых поражений Ил-2 показывает, что в 57 % случаев попадания снарядов в фюзеляж Ил-2 происходило перебитие тросов управления рулем поворота, и 7 % попаданий приводили к частичному повреждению трубчатых тяг рулей высоты. Кроме этого, осколки снарядов изнутри превращали в решето обшивку фюзеляжа, от взрывной волны и осколков разрушались стрингеры, рамы, пробивалась бронеперегородка стрелка, который, естественно, поражался.

В случае попадания в фюзеляж 37-мм снаряда в лучшем случае самолет удавалось посадить на фюзеляж, в худшем – самолет падал с оторванным хвостом.

По мнению инженеров полков, почти при любых повреждениях хвостового оперения Ил-2 это слабо влияет на управляемость самолета. Имелись случаи, когда огнем зенитной артиллерии и истребителей перебивались киль, лонжерон и узел крепления стабилизатора, повреждались лонжерон и обшивка рулей высоты. Однако самолет оставался управляемым.

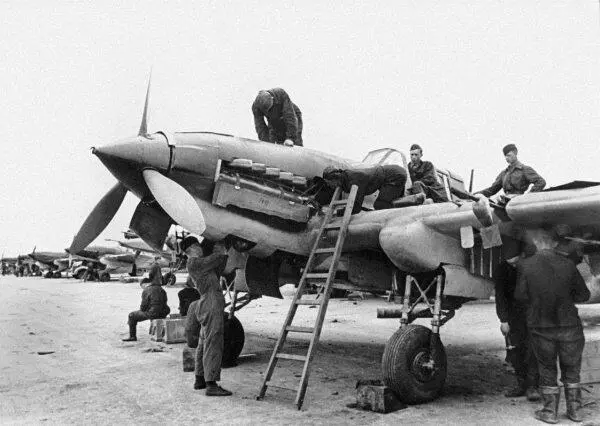

Устранение дефектов винтомоторной группы и проведение регламентных работ на самолете Ил-2 производства завода № 18

Ил-2 не терял управления и при повреждении тросов руля поворота и одной из тяг элеронов. Более тяжелыми были случаи вывода из строя управления рулями высоты, поскольку самолет, как правило, «терял управляемость». По этой причине личный состав штурмовых авиачастей уже с декабря 1941 г. своими силами устанавливал на Ил-2 дублированное управление рулем высоты и требовал выполнить такую доработку на серийных штурмовиках. Однако бюрократическая машина даже во время войны «работала» на полную мощь. Директора авиазаводов не могли добиться от руководства соответствующего разрешения. Заводской вариант дублированного управления рулем высоты на Ил-2 стал устанавливаться только с июля 1943 года.

Двухлонжеронное крыло Ил-2 смешанной конструкции, как показывает анализ боевых повреждений, имело не очень высокую живучесть. При попадании малокалиберных снарядов происходил срыв и разрушение стрингеров и обшивки на большой площади: до 3–5 м 2– для снарядов калибра 37 мм, и до 1,5 м 2– для 20-мм снарядов. При этом «самолет Ил-2 становился трудноуправляемым и стремился сорваться в штопор».

Дело в том, что обшивка не прикреплялась к нервюрам, а только к стрингерам. Стрингеры же, сами плохо прикрепленные к нервюрам, легко срывались взрывной волной вместе с обшивкой и разрушались.

Цельнометаллическое крыло обладало значительно большей стойкостью, размеры разрушения были существенно ниже. Как отмечалось в документах, «плоскости с металлической обшивкой легко переносят повреждения от огня зенитной артиллерии и истребителей противника». Самолеты возвращались с боевого задания, имея 100–120 осколочных и пулевых пробоин. Выходные отверстия, полученные, например, от 20-мм снарядов, практически отсутствовали. Наблюдались лишь вздутия обшивки и множество небольших отверстий до 25–35 мм от осколков на площади около 1,5 м 2. Каких-либо особенностей в поведении самолета в воздухе не отмечалось.
