Под малой башней на днище танка установлено регулируемое по высоте сиденье, стеллажи для пулеметных магазинов и запасной пулемет, уложенный в специальном ящике. Поворот башни осуществлялся при помощи ручного поворотного механизма. Полная масса башни – 366 кг.

Схема устройства пулеметной башни (из «руководства по обслуживанию танка Т-35» 1936 года): 1 – 7,62-мм пулемет ДТ, 2 – смотровой прибор «Триплекс», 3 – поворотный механизм, 4 – стопор башни, 5 – запасное стекло «Триплекс».

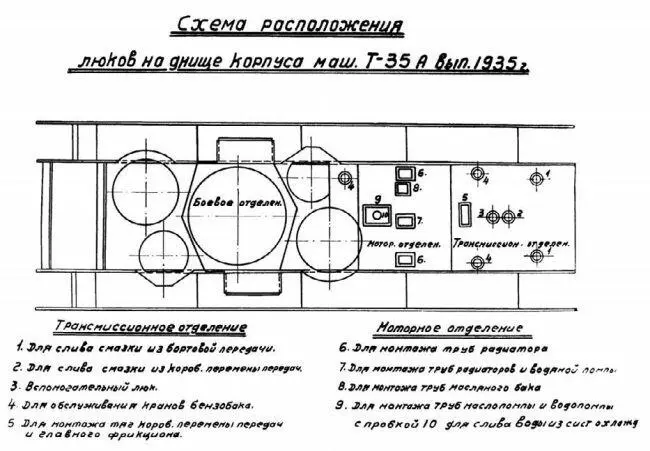

Днище танка Т-35 (из «руководства по обслуживанию танка Т-35» 1936 года).

На танках выпуска 1939 года устанавливались башни конической формы с овальным люком, аналогичным по конструкции башенным с БТ-7.

Вооружение . Вооружение Т-35 предназначалось для решения следующих задач: поддержки пехоты и уничтожения полевых фортификационных сооружений (76-мм пушка и пулеметы) и борьбы с бронеобъектами (45-мм орудия).

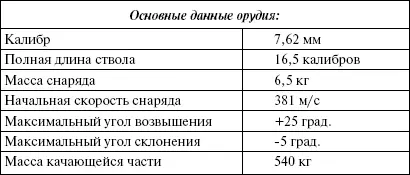

Первоначально в головной башне Т-35 устанавливалась 76-мм пушка КТ («Кировская танковая») образца 1927/32 гг., в которой использовалась качающаяся часть полевой полковой пушки образца 1927 года. КТ имела укороченную длину отката с 1000 до 560 мм, что достигалось поднятием давления в накатнике и тормозе отката. В 1935 году были усилены салазки путем утолщения их стенок с 3,6 до 8 мм. Это было вызвано тем, что старые салазки гнулись при движении танков по пересеченной местности.

С начала 1936 года 76-мм пушки Т-35 были полностью унифицированы с пушками КТ-28 средних танков Т-28. Количество жидкости в накатнике увеличили с 3,6 до 4,8 л, что уменьшило откат до 500 мм. Ввели новый подъемный механизм, ножной спуск и новые прицельные приспособления.

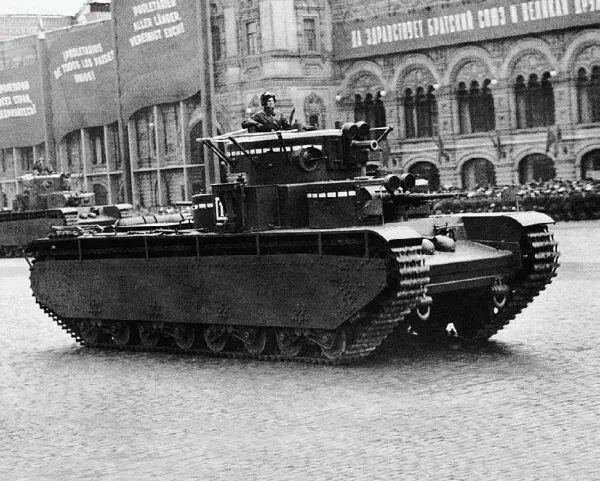

Танк Т-35 проходит по Красной площади. 1 мая 1937 года.

Хорошо видна тактическая маркировка.

Пушка установлена в маске и снабжена телескопическим и перископическим прицелами ТОП образца 1930 года и ПТ-1 образца 1932 года. Телескопический расположен слева от пушки, перископический – на крыше башни с левой стороны и соединен с пушкой так называемым «приводом к перископу». Кроме этих прицелов в крыше башни с правой стороны, симметрично с перископическим прицелом, расположена командирская панорама ПТК.

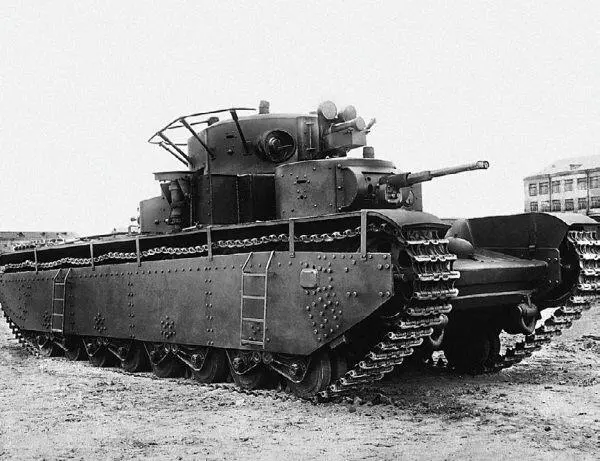

Танк Т-35 из состава учебного полка ВАММ имени Сталина. 1940 год.

Машина оборудована фарами для ночной стрельбы и двумя лесенками для залезания на танк.

Пулемет ДТ («Дегтярев танковый») калибра 7,62-мм установлен в шаровом яблоке справа от пушки. Угол его горизонтального обстрела +/– 30 град., угол возвышения + 30 град., снижения -20 град. Для стрельбы назад в нише башни имеется бугельная установка для запасного пулемета ДТ.

С 1937 года на люке наводчика располагалась зенитная турельная установка П-40 с пулеметом ДТ, снабженным коллиматорным прицелом для стрельбы по воздушным целям.

В средних башнях размещены 45-мм танковые пушки 20К образца 1934 года (на машинах первых серий – образца 1932 года).

Вид сзади на танк Т-35. Кубинка, 1947 год. Хорошо видно крепления под ЗИП.

Сам ЗИП отсутствует. В настоящее время эта машина находится на экспозиции Военно-исторического музея бронетанкового вооружения и техники.

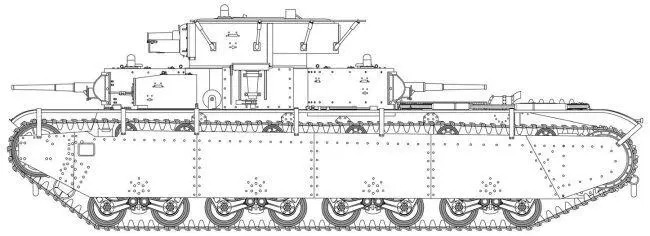

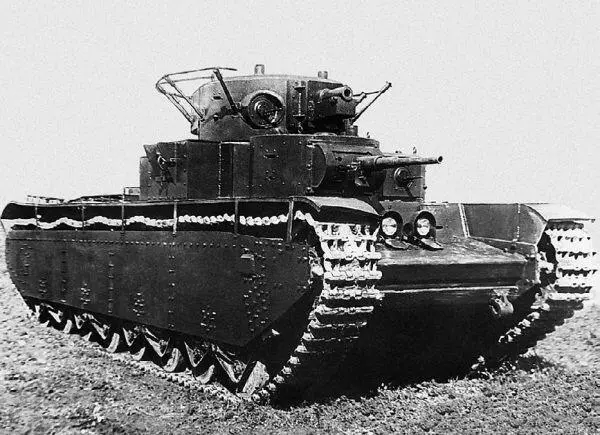

Танк Т-35 выпуска 1935 года.

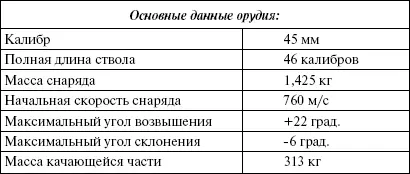

45-мм пушка образца 1934 года в отличие от предыдущей системы имеет полуавтоматику механического, а не инерционного типа, измененное противооткатное устройство, совершенно новый подъемный механизм и ряд других более мелких изменений.

Пушка установлена в маске и спарена с пулеметом ДТ. Спаренная установка снабжена двумя общими прицелами: перископическим ПТ-1 и телескопическим ТОП. Кроме того, пулемет имеет обыкновенный открытый прицел для самостоятельной стрельбы.

Малые башни вооружены одним пулеметом ДТ в шаровой установке. Начиная с конца 1938 года на лобовом листе башни устанавливалось специальное броневое кольцо, предохраняющее яблоко шаровой пулеметной установки от заклинивания при обстреле.

Боекомплект танка состоял из 96 артвыстрелов калибра 76 мм (48 гранат и 48 шрапнелей), 226 – 45 мм (113 бронебойных и 113 осколочно-фугасных) и 10080 7,62-мм патронов. В случае необходимости в боекомплект 76-мм пушки могли включаться бронебойные снаряды, обладавшие, правда, очень низкой бронепробиваемостью.

Двигатель и трансмиссия . На танках Т-35 всех серий установлен четырехтактный, 12-цилиндровый, V-образный, карбюраторный авиационный двигатель М-17. Максимальная мощность двигателя – 500 л.с. при 1450 об/мин. (при проведении модернизации в 1936–1937 годах двигатель форсировали до 580 л.с.). Степень сжатия – 5,3, сухая масса двигателя – 553 кг.

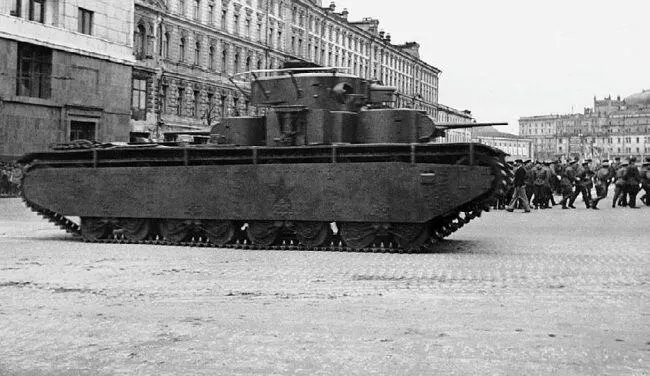

Танк Т-35 направляется на Красную площадь. 1 мая 1940 года.

Танк Т-35 проходит по Красной площади. 1 мая 1937 года. Машина оснащена фарами для ночной стрельбы, установленными над 76 и 45-мм орудиями.

Общий вид танка Т-35. Кубинка, 1947 год. Хорошо видна установка фар в броневых кожухах. В настоящее время эта машина находится на экспозиции Военно-исторического музея бронетанкового вооружения и техники.

В качестве топлива использовался бензин марок Б-70 и КБ-70. Топливных баков – три: два емкостью по 320 л и один – 270 л. Подача топлива – под давлением, бензопомпой. Для впрыскивания горючего во всасывающие трубы во время запуска холодного двигателя предназначен специально сконструированный прибор – атмос.
