Масляный насос – шестеренчатый. Карбюраторов – два, типа КД-1. Охлаждение двигателя – водяное, принудительное. Радиаторов – два, установлены по обеим сторонам двигателя. Правый и левый радиаторы не взаимозаменяемы.

В трансмиссионном отделении находится коробка передач, обеспечивающая четыре скорости вперед и одну назад, и редуктор отбора мощности на вентилятор, засасывающий воздух для охлаждения радиаторов. Привод на редуктор – от коленчатого вала двигателя. При 1450 об/мин коленчатого вала вентилятор имел 2850 об/мин., а его производительность составляла 20 куб. м воздуха в секунду. На картере коробки передач установлен стартер для запуска двигателя. Кроме того, в трансмиссионном отделении расположен многодисковый (27 дисков) главный фрикцион сухого трения (сталь по стали), многодисковые бортовые фрикционы с плавающими ленточными тормозами и бортовые передачи с двумя парами цилиндрических шестерен.

Ходовая часть. Ходовая часть Т-35 применительно к одному борту состоит из направляющего колеса (ленивца) с винтовым механизмом натяжения гусеничной цепи, ведущего колеса (звездочки) со съемным зубчатым венцом, 8 опорных обрезиненных катков малого диаметра, 6 верхних и одного переднего поддерживающих катков.

Направляющее колесо установлено в передней части танка на четырех кронштейнах, привернутых к броневым листам корпуса и фальшборту.

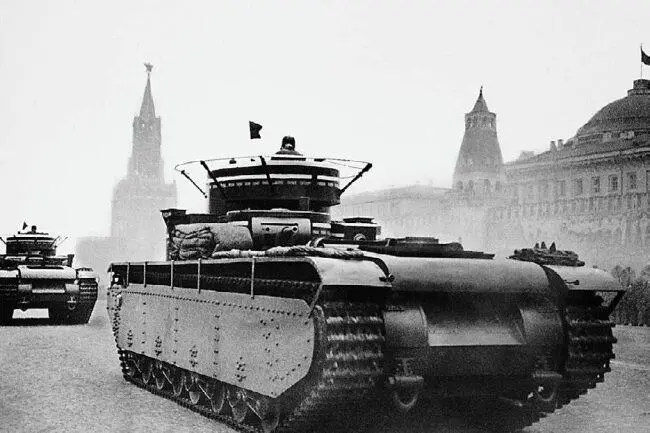

Т-35 на параде. 7 ноября 1935 года. Хорошо видна укладка брезента и троса на левом борту танка.

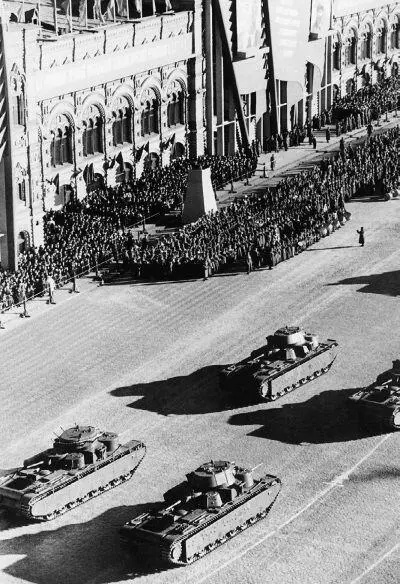

Танки Т-35 проходят по Красной площади. 7 ноября 1940 года.

На фото два танка выпуска 1939 года – с прямой и наклонной подбашенными коробками и люками разной формы в бортовых экранах и один танк выпуска 1936 года – с модернизированной системой выхлопа (глушитель убран внутрь корпуса), антенной на восьми стойках, но еще с общим люком в башне.

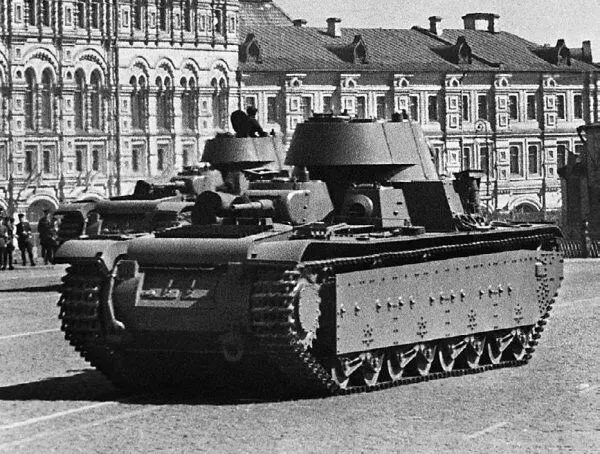

Танки Т-35 с коническими башнями на Красной площади. 1 мая 1941 года.

На переднем плане машина с наклонной подбашенной коробкой.

Подвеска – блокированная, по два катка в тележке, подрессоривание осуществляется двумя спиральными пружинами.

Передний поддерживающий каток, установленный между направляющим колесом и передней тележкой подвески, предназначен для упора гусеницы во время преодоления вертикальных препятствий.

Гусеница состоит из 135 траков. Ширина трака 526 мм, шаг трака 160 мм. Длина опорной поверхности гусеницы 6300 (6480) мм.

Ходовая часть Т-35 прикрыта фальшбортом, состоящим из шести съемных 10-мм броневых листов. На нескольких танках выпуска конца 1938 года и всех машинах выпуска 1939 года длина фальшборта была укорочена – он состоял из пяти листов. Кроме того, в укороченных экранах прорезали люки для облегчения обслуживания элементов ходовой части.

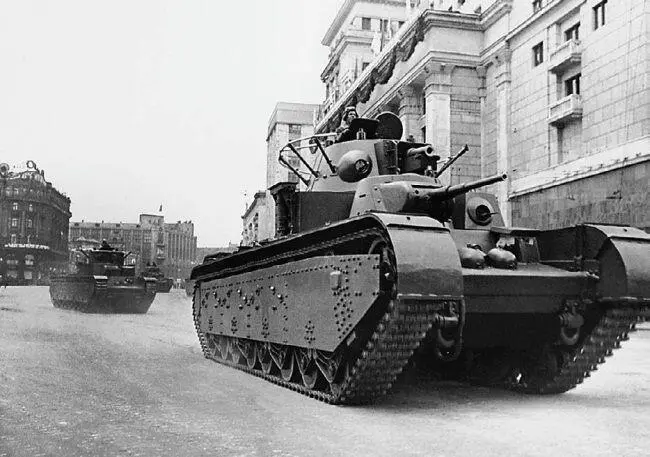

Т-35 по пути на Красную площадь 7 ноября 1940 года. Хорошо виден люк механика-водителя толщиной 70 мм, а также специальные брызговики на кромках надгусеничных полок. Кроме этого парада, такие брызговики больше на фотографиях не встречаются. Обращает внимание, что танк с конической башней оборудован поручневой антенной.

Электрооборудование. Схема однопроводная, все потребители, за исключением радиостанции и освещения прицелов, – 24 В. Источники электроэнергии – генератор и четыре аккумуляторные батареи.

Средства связи. На танках Т-35 установлена радиостанция 71-ТК-1 (с 1936 года – 71-ТК-З) с поручневой антенной. На танках выпуска 1933–1934 годов антенна крепилась на шести штырях, а с 1935 года – на восьми. 71-ТК-З – наиболее массовая танковая радиостанция предвоенных лет. Это была специальная приемо-передающая, телефонно-телеграфная, симплексная радиостанция с амплитудной модуляцией, работающая в диапазоне частот 4–5,625 МГц, которая обеспечивала дальность связи телефоном на ходу до 15 км и на стоянке до 30 км, а телеграфом на стоянке – до 50 км. Масса радиостанции без антенны – 80 кг.

Для внутренней связи имеется специальное переговорное устройство СПУ-7р на семь человек.

Специальное оборудование. Противопожарное оборудование состоит из стационарного баллона с четыреххлористым углеродом, установленного в моторном отделении и запускаемого механиком-водителем, и одного переносного баллона.

Танк оборудован приборами дымопуска ТДП-3, установленными в броневых ящиках по бортам корпуса. Время непрерывной работы ТДП-3 – 5 минут.

Укладка инструмента и ЗИП. Танки Т-35 оснащались наружной укладкой шанцевого инструмента (лом, две лопаты, топор, пила, кирка), двух буксирных тросов, двух 20-тонных домкратов, пяти запасных траков, двух лестниц для залезания на танк, ключа для регулировки натяжения гусениц и брезента. Для облегчения натяжения гусениц Т-35 оборудовался специальной катушкой с тросом, закрепленной на левой или правой надгусеничной полке. Укладка инструмента и ЗИП различалась на танках выпуска 1933–1938 и 1938–1939 годов.

Т-35 с коническими башнями выпуска 1939 года на параде. 7 ноября 1940 года.

Первые серийные машины Т-35 поступили в 5-й тяжелый танковый полк Резерва Главного Командования (РГК) в Харькове.

12 декабря 1935 года этот полк был развернут в 5-ю отдельную тяжелую танковую бригаду. Организационно она состояла из трех линейных танковых батальонов, одного учебного, батальона боевого обеспечения и других подразделений. Приказом Наркома обороны от 21 мая 1936 года бригаду выделили в Резерв Главного Командования. Она предназначалась для усиления стрелковых и танковых соединений при прорыве особо сильных и заблаговременно укрепленных позиций противника. В соответствии с этим назначением по специально разработанной АБТУ программе велось и обучение танкистов. Подготовка экипажей осуществлялась на специальных курсах, которыми руководили инженеры с ХПЗ. Кроме того, в 1936 году в Рязани при 3-й тяжелой танковой бригаде был создан учебный танковый батальон Т-35.

Небезынтересно привести «расчет боевого экипажа Т-35» по состоянию на 1936 год и обязанности его членов:

1) командир (старший лейтенант) – в башне № 1 (главная), справа от орудия, ведет огонь из ДТ, заряжает при помощи радиста орудие, командует танком;
