Вот как описывается это оружие в наставлении 1934 года: «Ружье предназначается для стрелковых подразделений. По своим свойствам ружье назначается для борьбы с бронемашинами, танкетками, легкими и средними танками с цементированной броней толщиной до 25 мм. Особенностью конструкции ружья является безоткатная система, что достигается использованием динамически реактивного принципа. Ружье состоит из ствола, представляющего собой трубу открытую с казенной частью. В казенную часть ствола ввинчивается коническая воронка. Явление выстрела происходит следующим образом: при воспламенении и горении заряда пороховые газы по пути к дульной части встречают дно снаряда и толкают его вперед. В направлении казенной части газы встречают выходное отверстие сопла и, пройдя сопло, уходят в атмосферу. При переходе газов из ствола в сопло, газы, как было сказано выше, встречают выходное отверстие сопла, диаметр которого меньше калибра ствола. А так как на площадь, полученную от разницы диаметров канала ствола и отверстия истечения, действует сила, производящая откат, то необходимо наличие сопла, которое при прохождении газов через него, вызывает реакцию сил, направленных обратно действию сил отката».

В 1932–1933 годах было изготовлено около тридцати РК ММ, которые использовались в войсках для учебных целей. В конце 1932 г. было спроектировано РК БМ, а в октябре 1933 году оно прошло войсковые испытания в Московской Пролетарской стрелковой дивизии. Валовое производство РК было начато в 1932 г. на заводе № 8, где оно получило заводской индекс 14-К. В 1932 году заводу № 8 заказали 325 РК, а реально было сдано 44. В 1933 году заводу № 8 заказали 360 РК, а произведено было только 48. В 1934 году завод № 7 получил заказ на 500 РК, а произвел только 70. В 1935 году заводу № 7 заказали 250 РК, а сдано 17. Хроническое невыполнение заказов было связано с огромным процентом брака и постоянными изменениями, вносимыми Курчевским в конструкцию. В процессе эксплуатации выяснилось, что ружья Курчевского небезопасны в действии; из-за достаточно большой массы имеют низкую маневренность; не удовлетворяют требованиям бронепробиваемости, вследствие чего они были сняты с вооружения.

Тактико-технические характеристики (ружье РК БМ):

Калибр — 37 мм, вес в боевом положении — 32 кг, вес в походном положении — 33,2 кг, вес снаряда — 0,6 кг, начальная скорость снаряда — 525 м/с, рабочее давление — 2860 кг/см², общая длина системы — 2006 мм, длина ствола — 1250 мм, длина нарезной части — 1065 мм, число нарезов — 12 (правые), крутизна нарезов — 5°58′41″, скорострельность — 15–26 выстр./мин, бронепробиваемость (при угле встречи 90°) — на расстоянии 50 метров — 25 мм, на расстоянии 300 метров — 20 мм.

Противотанковое ружье Кондакова РПТР

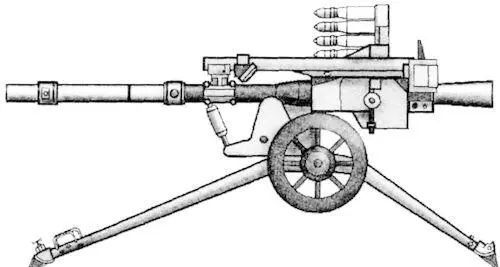

В Ленинграде конструктором Кондаковым (бессменно оставался до самой своей смерти в 1954 году руководителем мощного артиллерийского КБ которое вначале его именовали КБ Артакадемии, а затем — ОКБ-4З) в мае 1936 года был разработан проект автоматического реактивного безоткатного противотанкового ружья РПТР. Большой вклад в проектирование ружья внес С. Е. Рашков. Оружие состояло из качающейся части, механизма заряжания, верхнего и нижнего станка, а также магазина на пять снарядов. Лафет имел колесный ход, а в боевом положении оружие устанавливалось на три раздвижные станины. Были изготовлены и испытаны опытные образцы. При этом были достигнуты прекрасные показатели: при весе в 63 кг РПТР по кучности и бронепробиваемости оказалось практически одинаковым с 37-мм противотанковой пушкой ПТ образца 1930 года. Но на вооружение РККА РПТР так и не поступило.

Кондаковым первым в мире создал безоткатную автоматическую пушку. Автоматика ее работала на принципе отвода газов. Неправильно будет считать автоматическими пушки Курчевского, где подача патрона происходила за счет мускульной силы стрелка или сжатого воздуха из баллона.

37-мм РПТР создана по схеме нагруженного ствола. Заряжание производилось с казенной части. Гильзы патронов латунные с пластмассовым куполообразным дном. Пять патронов помещено в магазине, установленном над стволом. После выстрела клиновой затвор автоматически опускался вниз вместе в воронкой. На поле боя система перевозилась на колесах. Кроме того, она легко разбиралась и переносилась на людских и конских вьюках.

Испытания опытного образца РПТР были проведены на НИАПе в конце 1936 года. В качестве снарядов был взят штатный 37-мм бронебойный снаряд от 37-мм ПТП образца 1930 года. Вес бронебонойного снаряда Б-160 составлял 0,66 кг, взрыватель МД-5, длина снаряда — 100 мм, вес ВВ — 9 грамм, индекс выстрела — УБ-162, вес заряда пороха — 200 грамм. На НИАПе РПТР показала ту же кучность стрельбы, что и 37-мм ПТП. Завод № 7 получил заказ на малую серию из 30 ружей (пушек) РПТР. Однако в массовое производство ружье не пошло из-за общего предубеждения против безоткатных орудий после истории с авантюрами Курчевского.

О бронепробиваемости можно судить по таковой у ПТП образца 1930 года, а она составляла: на расстоянии 300 метров под углом 90° — 30 мм, на расстоянии 800 метров под тем же углом — 25 мм.

Тактико-технические характеристики:

Калибр — 37 мм, угол вертикального наведения — от -10° до +15°, угол горизонтального наведения — 60°, вес в боевом положении — 63 кг, практическая скорострельность — 30 выстр./мин, общая длина — 1650 мм, длина ствола (с воронкой) — 1550 мм, емкость магазина — 5 патронов.

Тяжелое противотанковое ружье Коровина

Первые испытания этой системы были проведены на НИАПе в начале 1937 года. 20-мм система официально называлась пушкой и имела обозначение «20-мм ПТП ЦКБСВ-51 системы С. А. Коровина». Опытный экземпляр был изготовлен в Туле.

Ружье было полуавтоматическим. Полуавтоматика работала по принципу отвода газов. Ствол был неподвижно закреплен в кожухе. Запирание производилось перекосом затвора по типу Кольта. Отпирание затвора производилось энергией газов. Ход затвора был равен 30 мм. Обратно затвор возвращался под действием возвратной пружины. Для очередного выстрела нужно было только нажать спусковой крючок. Питание производилось из однорядного магазина емкостью 5 патронов. Ружье имело мощный дульный тормоз системы Слухоцкого. Пушка была установлена на треноге с сошниками и всего имело 5 опор. Прицел был оптическим от серийной винтовки образца 1891/30 годов и также механический системы «Рейнметалл».

Оружие было спроектировано под патрон 20-мм пушки ШВАК с бронебойными и осколочными (с взрывателем МГ-3) снарядами. Кучность боя при стрельбе на 500 м и на 1000 м была вполне удовлетворительной. Скорострельность 26–32 выстрела в минуту с исправлением наводки и 40–46 выстрелов в минуту без исправления.
