На испытаниях отмечены следующие особенности: 1) при стрельбе имели место прыжки до 15 мм. Под действием дульного тормоза система подается вперед на 10–15 мм. 2) После 304 выстрелов оторвалось магазинное гнездо и появились трещины в двух местах ствольной коробки, заклинило замок затвора. 3) Из-за действия пороховых газов из дульного тормоза происходило слезотечение, а затем удушье стрелка.

Комиссией был сделан вывод, что в таком виде оружие не может быть принято на вооружение. Основные недостатки были следующими: большой вес, дульный тормоз демаскирует орудие и отравляет расчет, бронепробиваемость мала (всего 16 мм).

Тактико-технические характеристики:

Калибр — 20 мм, вес снаряда — 91 г, начальная скорость снаряда — 817 м/с, общая длина — 1800 мм (без плечевого упора) и 1890 мм (с плечевым упором), общая длина с учетом треноги — 2130 мм, длина ствола с дульным тормозом — 1090 мм, угол вертикального наведения — от -12°26′ до +9°23′, угол горизонтального наведения — 12°, высота линии огня — 350 мм, общий вес — 47,2 кг, скорострельность — 40–50 выстр./мин, расчет — 2 человека, емкость магазина — 5 патронов.

Противотанковое ружье Шпитального

Это ружье было создано в ОКБ-15 под руководством Б. Г. Шпитального в 1938 году под патрон 14,5×114. Испытания проходило совместно с другими образцами в середине 1939 года на полигоне НИПСВО. Противотанковое ружье Шпитального относилось к однозарядным ружьям с ручным перезаряжанием и автоматическим открыванием затвора для увеличения практической скорострельности и облегчения экстракции. Автоматика ружья работала по принципу использования отдачи с коротким ходом ствола. Запирание канала ствола осуществлялось перекосом шарнирно закрепленного затвора качающегося типа, оборудованного специальным рычагом. Ударный механизм куркового типа взводится при отпирании затвора. К особенностям противотанкового ружья Шпитального относится спусковой механизм, в котором не было предусмотрено предохранителя. Отражение стреляной гильзы производилось подвижным экстрактором, закрепленным в ствольной коробке. Прицел открытый секторного типа на высоком основании, рассчитанный на дальность стрельбы до 1500 м. На дульной части ствола был смонтирован удлиненный пламегаситель. Ружье снабжалось складными сошками и деревянным прикладом.

Испытаний не выдержало и в серии не производилось.

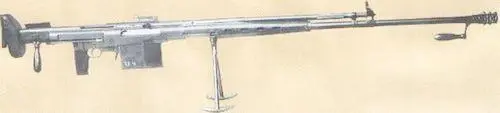

Противотанковое ружье Гришеля-Гулина

Было создано в Туле, в ЦКБ-14, в 1936 году конструкторами И. Гришелем и Г. Гулиным под 12,7-мм патрон ШВАК и первоначально называлось ЦКБСВ-50. Испытания проходило в апреле 1937 года на НИАПе. Имело вполне удовлетворительную кучность, но не прошло испытаний из-за низкой бронепробиваемости, плохой работы автоматики (было зафиксировано 32 % задержек при стрельбе), малой прочности деталей и низкой устойчивости. Также было отмечено негативное действие пороховых газов на стрелка из-за неудачной конструкции дульного тормоза Слухоцкого (как на системе Коровина). На фотографии оружие представлено без дульного тормоза.

Противотанковое ружье Владимирова

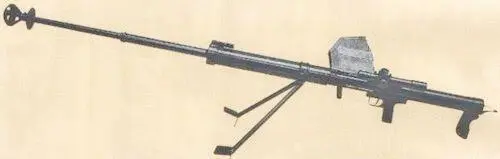

ПТР Владимирова под патрон 14,5×114

Ружье создано конструктором Владимировым в 1938 году, в ЦКБ-2 завода № 2 в городе Коврове под патрон 14,5×114. Чуть ранее Владимировым было создано тяжелое ПТР калибра 20-мм, которое проходило испытания в августе 1938 года на полигоне НИПСВО в районе подмосковного Щурово. Автоматика 20-мм ПТР Владимирова работала по принципу длинного хода ствола с поворотным затвором. Была отмечена конструктивная и производственная простота оружия, но оно было забраковано из-за большого веса, неудовлетворительной бронепробиваемости, малой маневренности и отсутствия открытого прицела. 20-мм ружье имело вес 42 кг, общую длину 2215 мм, начальную скорость снаряда 831 м/с и скорострельность 9 выстрелов в минуту.

14,5-мм ПТР имело удачную конструкцию магазина, в который, без отделения от ружья, помещалась пластинчатая обойма с пятью патронами, которая по израсходованию патронов выбрасывалась из магазина. Начальная скорость также вполне удовлетворяла, но ружье было забраковано из-за низкой живучести ствола (150–200 выстрелов) и плохой кучности.

Также на тех испытаниях было представлено 12,7-мм ружье Владимирова, которое имело аналогичную конструкцию и одинаковые преимущества и недостатки. Его вес составлял 23 кг, общая длина 2145 мм и начальную скорость пули 1034 м/с.

Из всех испытанных а августе 1938 года ружей было отмечено 14,5-мм ружье Владимирова и рекомендовано к доработке по улучшению кучности и повышению живучести ствола.

Противотанковое ружье Владимирова под патрон 14,5×114 было конструктивно аналогично разработанному им ранее ружью калибра 12,7 мм. Его автоматика работала по принципу отдачи ствола при длинном ходе (330 мм). Под воздействием отдачи ствол вместе с вращающимся поршневым затвором откатывались в заднее положение, где затвор становился на шептало, а ствол под действием своей пружины возвращался в исходное положение. При этом из него извлекалась стреляная гильза, отражавшаяся вниз. При нажатии на спусковой крючок затвор под действием возвратной пружины перемещался вперед, извлекая очередной патрон из магазина и досылая его в патронник ствола. В переднем положении происходило запирание канала ствола поворотом боевой личинки затвора и разбитие капсюля патрона. Ружье имело постоянный пятизарядный магазин, расположенный наклонно справа. Ружье снаряжалось обоймой с пятью патронами, которые вставлялись в магазин со стороны стрелка. Механические прицельные приспособления отсутствовали. Прицельная стрельба велась с оптическим прицелом. Масса ПТР Владимирова образца 1939 года составляла 22,3 кг при общей длине 2012 мм. Оно разбивалось на две части массой 8,55 и 9,5 кг и могло переноситься бойцами в любых условиях. Скорострельность достигала 15 выстрелов в минуту. Начальная скорость пули была 1030 м/с. Самой большой проблемой этого оружия была частая неэстракция гильз. В итоге было отдано предпочтение ПТР Рукавишникова, которое выпускалось после малой серией и получило индекс ПТРР-39.

Противотанковое ружье БаС-2 Бачина и Светличного

Это ружье было создано в 1940 году на заводе № 74 в Ижевске главным конструктором завода Бачиным и инженером Светличным под патрон 14,5×114. Его автоматика работала за счет отвода пороховых газов через специальное отверстие в канале ствола. Запирание производилось посредством перекоса затвора вниз. В июне 1941 года, незадолго до начала войны, на НИПСВО были проведены параллельные испытания БаС-2 и двух доработанных ПТР Рукавишникова. БаС-2 испытаний не выдержало из-за неудовлетворительной бронепробиваемости, большой энергии отдачи, малой живучести и неотработанной подачи патронов из магазина.
