Тяжелое противотанковое ружье Type 97 «Кьяна Шики»

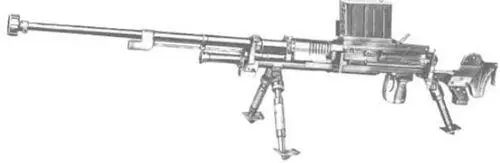

Type 97. Вид слева

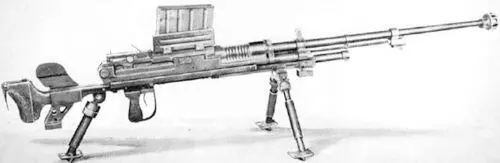

Type 97. Вид справа

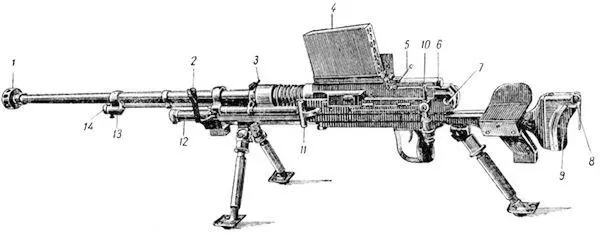

Общий вид 20- мм противотанкового ружья обр. 97: 1 — дульный тормоз, 2 — мушка, 3 — стопор муфты ствола, 4 — магазин, 5 — защелка магазина, 6 — предохранитель, 7 — замыкатель затыльника, 8 — наплечник, 9 — плечевой упор, 10 — прицел, 11 — рукоятка заряжания, 12 — противооткатное приспособление, 13 — газовая камора, 14 — регулятор газовой каморы

Type 97. Схема

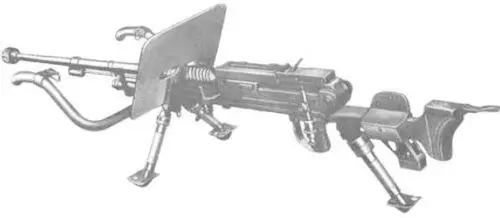

Type 97. Вариант со щитком

Патрон 20×125

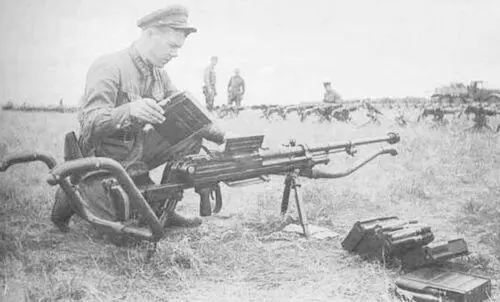

Халхин-Гол. Советский солдат осматривает трофейное японское ПТР Type 97

Японское 20-мм ПТР «Тип 97» «Кьяна Шики» было разработано на основе авиационной пушки. Ружье принято на вооружение в 1937 году (2597 году по тогдашнему японскому календарю) отчего и получило свое название. В качестве боеприпаса используется патрон 20×125 мм. Для снаряжения этих безрантовых патронов с бутылочной формы гильзой использовалось несколько типов снарядов, которые оснащались одним или двумя медными ведущими поясками. Чаще всего применялся стандартный бронебойный снаряд, который под углом встречи 90° на расстоянии 250 метров пробивал броню толщиной 30 мм, а под тем же углом на расстоянии 700 метров пробивал 20 мм броневую плиту. Кроме того применялись трассирующие и осколочные снаряды. Вес бронебойного снаряда составлял 159,4 грамма, вес порохового заряда чуть более 20 граммов, начальная скорость была 865 м/с (по другим данным около 950 м/с), а дульная энергия составляла 59,6 КДж.

Ружье состояло из ствола, ствольной коробки, подвижной системы включающей в себя затворную раму, затвор и запирающий клин, противооткатного устройства, спускового механизма, станка-люльки. Автоматика действовала за счет отвода пороховых газов с расположенными под стволом двумя газовыми поршнями. Для запирания клин поднимался вверх под действием скосов на затворной раме, и сцеплял затвор со ствольной коробкой. После выстрела под действием газового поршня затворная рама начинала отходить назад и ее скосы опускали клин, отпирая при этом затвор. Длина хода ствола равнялась примерно 150 мм. Стрельба велась с открытого затвора. На ствол крепился дульный тормоз реактивного действия. Прицельные приспособления в виде мушки и стойки с диоптром были вынесены влево на кронштейнах, которые крепились к люльке. Прицел регулируемый, с установками на дальность от 100 до 1000 метров, возможна также установка оптического прицела. Коробчатый магазин с шахматным расположением семи патронов крепился сверху. Окно магазина закрывалось крышкой. К люльке крепился приклад с резиновым амортизатором, наплечником и «щекой», пистолетная рукоятка и дополнительная рукоятка для левой руки. В качестве опоры использовались регулируемые по высоте сошки и третья задняя также регулируемая опора. Их положение фиксировалось стопорными втулками. В люльке имелись гнезда для присоединения двух трубчатых рукояток для переноски: спереди и сзади. С помощью этих рукояток ружье переносилось в бою тремя-четырьмя солдатами. К ПТР был разработан съемный щит, но он почти никогда не применялся. Ружье могло вести огонь очередями, но при этом показывало слишком низкую кучность. Еще одним большим недостатком была отдача. Противооткатное устройство, даже в совокупности с мощным дульным тормозом, который гасил 60 % силы отдачи, на практике оказалось малоэффективным. Из-за сильной отдачи у японских бронебойщиков были случаи перелома ключицы. Оружие имело также значительный вес, который с полным магазином и съемным щитком достигал 68 кг. Ружье было хорошо устойчиво на позиции, но маневр огнем по фронту был затруднителен. Громоздкое оружие использовалось в основном в обороне. Расчеты предпочитали работать на подготовленной позиции с заранее пристрелянными точками и рубежами.

Советские танкисты познакомились с этим оружием на Халхин-Голе в 1939 году, где оно успешно применялось против советских легких танков БТ-5 и БТ-7. Потом оно ограниченно использовалось в боях на островах Тихого океана, где показало неплохие результаты в борьбе с легкими американскими танками, бронемашинами и десантными БТР (пока они не начали применяться массово), но оказалось малоэффективным против средних танков. Всего выпущено чуть более 400 единиц этого оружия. Разработанные к концу войны новые опытные ПТР японская промышленность уже не успела пустить в серийное производство.

Тактико-технические характеристики:

Патрон — 20×125, вес бронебойного снаряда — 159,4 г, начальная скорость бронебойного снаряда — 865 (950) м/с, дульная энергия бронебойного снаряда — 59,6 КДж, начальная скорость осколочного снаряда — 750 м/с, общая длина — 2100 мм, длина ствола — 1250 мм, вес без патронов и щитка — 50 кг, вес с полным магазином и щитком — 68 кг, скорострельность одиночными — 10 выстр./мин, скорострельность очередями — 25 выстр./мин, прицельная дальность — 1000 м, емкость магазина — 7 патронов, бронепробиваемость (под углом встречи 90°): на расстоянии 250 м — 30 мм, на расстоянии 700 м — 20 мм.
