Тяжелое противотанковое ружье Bofors m/40

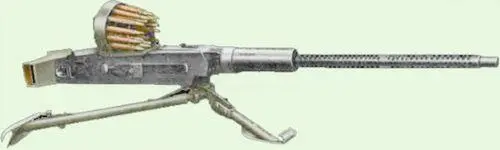

Bofors m/40

Патрон 20×144R

Не смотря на свой «нейтралитет» Швеция готовилась к нападению и усовершенствовала свое вооружение. Это касалось и разработки противотанковых средств ближнего действия. Чуть позже начала Второй Мировой войны на вооружение армии стали поступать тяжелые противотанковые 20-мм ружья фирмы Bofors. По названию фирмы-производителя, а также по году принятия на вооружение они получили обозначение Bofors m/40. Серийное производство началось в 1940 году и всего было выпущено 2700 единиц такого оружия. Оно состояло на вооружении только шведской армии и на экспорт не поставлялось. В боевых условиях это оружие никогда не использовалось.

Тяжелое ПТР Bofors m/40 имеет автоматику работающую за счет силы отдачи, ствол с длинным ходом, может вести только одиночный огонь и имеет устройство вертикальной блокировки затвора, которое производит выстрел при его неполном запирании. На стволе имеется кожух с большим количеством отверстий для охлаждения. Питание боеприпасами производится из барабанного магазина, который расположен сверху и имеет емкость 28 патронов. Гильзы экстрагируются на правую сторону через окно на задней части корпуса.

В связи с очень длинным ходом ствола ружье при каждом выстреле имеет свойство подпрыгивать, за что и получило от солдат прозвище «кузнечик». Стрельба ведется из положения лежа с треноги. Стрелок при этом должен находиться на расстоянии не меньше 20 сантиметров от затыльника- иначе он рискует получить удар от отдачи. Если не удерживать ружье при выстреле достаточно прочно, то шансы на попадание довольно низкие.

Треножный станок имеет очень простую конструкцию и почти не может регулироваться. Одна опора станка выдвигается вперед, а две находятся сзади. Опоры сделаны поворотными и при их повороте ружье становится на полозья и может транспортироваться по снегу. Для транспортировки требуются три человека, которые могут переносить ПТР в боевом положении.

Тактико-технические характеристики:

Патрон — 20×144R, начальная скорость снаряда — 820 м/с, общая длина — 1920 мм, длина ствола — 1400 мм, скорострельность — 8 выстр./мин, вес без патронов — 42 кг, вес треноги — 12 кг, эффективная дальность стрельбы — 250 м, бронепробиваемость (под углом встречи 90°) — 30 мм на расстоянии 100 м.

Противотанковое ружье Carl Gustav Pvg m/42

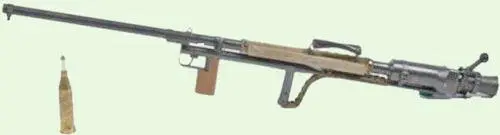

Carl Gustav Pvg m/42. Вид справа

Carl Gustav Pvg m/42. Вид слева

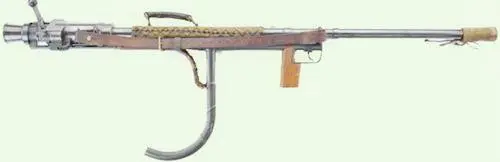

Carl Gustav Pvg m/42. Опора выдвинута

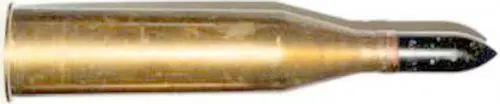

Патрон 20×180R

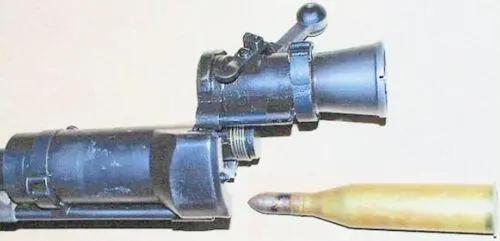

Carl Gustav Pvg m/42. Казенник открыт

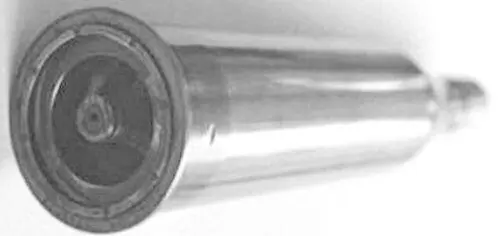

Патрон 20×180R. Вид сзади

Это уникальное противотанковое ружье было создано шведской фирмой «Carl Gustav» в ходе экспериментов с безоткатными системами. В качестве боеприпаса использовался огромный 20-мм патрон 20×180R. Большой размер патрона был следствием того, что надо было компенсировать прорыв газов через сопло большим весом порохового заряда.

Прицел калиброван на дальность до 300 метров. В оружии использовались снаряды двух типов: при весе снаряда 130–150 г начальная скорость его составляла 800–820 м/с, а при весе снаряда 108 г начальная скорость была около 950 м/с. Имелись бронебойные и бронебойно-трассирующие снаряды. На расстоянии 100 метров под углом встречи 90° снаряд пробивал 40-мм броню, делая тем самым это ружье одним из лучших среди себе подобных. Был размещен заказ на 3219 таких ружей. Поставки планировались между августом 1942 года и июлем 1944 года. Но всего до конца войны было произведено около 1000 единиц, причем первые 500 оказались дефектными и были использованы только для обучения пока дефекты не были устранены.

Главная особенность этого ружья состоит в использовании динамо- реактивного принципа, благодаря чему удалось добиться значительного снижения массы оружия. В отличие от других противотанковых ружей Pvg m/42 было рассчитано на стрельбу в положении «стоя с плеча» (из-за динамо-реактивного принципа отдача практически не ощущалась), но стрельба с упора была тоже возможна. Недостатком подобной схемы стала высокая стоимость и большие габариты патрона.

Оружие однозарядное, ствол нарезной. В задней части расположен казенник с выходным соплом. Для стрельбы используются унитарные выстрелы, состоящие из бронебойного снаряда с твердосплавным сердечником и массивной гильзы. Гильза в задней части имеет вылетающее дно, которое сначала обеспечивает нужное давление для выстрела, а затем истечение пороховых газов из ствола назад, через сопло, для обеспечения безоткатной стрельбы путем создания реактивного эффекта. Для заряжания казенник с соплом откидывается вокруг продольной оси вверх и направо, если казенник закрыт не полностью произвести выстрел невозможно. Под стволом закреплена пистолетная рукоятка, механический УСМ с ручным предохранителем, плечевой упор и съемная одноногая опора. Слева на стволе расположен открытый прицел в виде складных мушки и целика.

Тактико-технические характеристики:

Патрон — 20×180R, вес снаряда — 130–150 г (108 г), начальная скорость снаряда — 820 (950) м/с, вес незаряженного — 11 кг, общая длина — 1450 мм, боепитание — однозарядное, бронепробиваемость (под углом встречи 90°) — 40 мм на расстоянии 100 м.

Относительно вооружения японской пехоты противотанковыми ружьями сведения имеются самые противоречивые. Есть данные, что на вооружении состояли ПТР калибра 13,2 мм. Тут думается речь идет о переделке британских ПТР «Бойз» под свой патрон, которая имела место быть, ибо о серийном производстве японских ПТР такого калибра сведений не имеется. Хотя опытные работы велись. Есть также сведения о неких ПТР калибра 25-мм, но тут речь идет видимо уже о легких противотанковых пушках, которые можно отнести к стрелковому оружию лишь с большой натяжкой. Достоверно известно лишь об одном типе японского противотанкового ружья, о котором и будет рассказано ниже.
