Александр Райгородецкий - Противотанковые ружья и их наследники

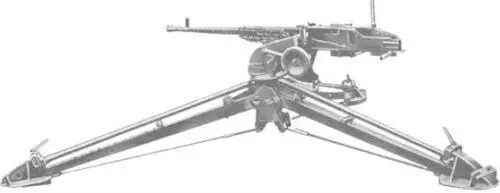

ZB.60 на треножном станке

Разработка крупнокалиберного пулемета ZB-60 была начата в конце двадцатых годов в рамках конкурса на скорострельное противотанковое оружие малого калибра (не более 20 мм). Первоначальные опыты, проводившиеся заводами в Брно и Праге, велись с оружием калибра именно 20 мм, однако позже завод в Брно начал экспериментировать с пулеметами меньшего калибра. Оружие должно было использоваться как «противотанковое», так и как зенитное. В 1929 году стало ясно, что надо четко разделить оружие для поражения воздушных и бронированных целей. В 1929 году военные более конкретно выразили свои требования. На заводе в Брно был заказан пулемет на универсальном колесном станке. Осенью 1929 года завод представил несколько образцов калибра 13,4 мм и 14,5 мм. Испытания продолжались до 1932 года, но результатов не дали и генеральный штаб дал еще год на доработку оружия. В апреле командование опять поменяло требования, заявив что в первую очередь требуется пулемет для противовоздушной обороны и лишь в исключительных случаях он должен применяться против наземных бронированных целей. Появлялись и испытывались новые проекты, но не один из них так и не удовлетворил все выдвигаемые к нему требования и таким образом к 1934 году, после нескольких лет экспериментов не удалось получить каких-либо практических результатов. Но работа над проектом крупнокалиберного пулемета продолжалась и далее.

Патрон 15×104 мм для нового пулемета был разработан на оружейном заводе Skoda, и первые серийные образцы 15-мм пулемета ZB.60 появились к 1937 году. В том же году лицензию на это мощное оружие приобрела британская компания Birmingham Small Arms (BSA) и в результате чешский пулемет стал более известен в мире как «15-мм танковый пулемет Besa Mk. I», состоявший на вооружении бронетанковых войск Великобритании. Сама чешская армия до начала немецкой оккупации так и не смогла приобрести новые пулеметы для своей армии, а среди заграничных покупателей этого оружия, кроме Великобритании, были еще Греция, Иран и Югославия. Некоторое количество пулеметов ZB.60, выпущенных в Брно под немецкой оккупацией, досталось и Вермахту. После Второй мировой войны выпуск пулеметов ZB.60 не возобновлялся. Стоит сказать еще вот что: до появления советского пулемета Владимирова КПВ под патрон 14,5×114 мм ZB.60 был самым мощным крупнокалиберным пулеметом (дульная энергия его пули составляла чуть более 30 КДж).

Патрон 15×104 мм известен под следующими обозначениями: 15×104 Brno / 15×104 British Besa M.38 Mk 1 / 15×104 Besa Mk I / 15 mm Vz 38 / 15 mm BRNO / 15 mm CZ.60 / 15 mm Model 1938 / 15 mm Besa / 15 mm VB.60 / 15 mm ZB.60 / 15×104 Czech Brno / SAA 9755 A / XCR 15×104 BGC 010. Разработан специально для пулемета ZB.60 в середине 1930-х годов. Патрон имел гильзу бутылочной формы с проточкой. Снаряжался тяжелой пулей массой 75 грамм, имевшей начальную скорость 900–905 м/с и дульную энергию 30200 Дж. В Чехословакии производились следующие типы патронов 15×104: патрон с обыкновенной пулей, патрон с бронебойной пулей, патрон с практической пулей, патрон с разрывной пулей, патрон с трассирующей пулей, холостой патрон (пуля изготовлена из картона или дерева).

Крупнокалиберный пулемет ZB.60 — это автоматическое оружие с воздушным охлаждением массивного быстросменного ствола. Пулемет использовал газоотводную автоматику с расположенным под стволом газовым поршнем и ручным газовым регулятором. Запирание ствола осуществлялось перекосом затвора в вертикальной плоскости. Особенностью конструкции было то, что ствол вместе со ствольной коробкой и расположенной в ней затворной группой имел возможность перемещаться внутри корпуса оружия, сжимая специальный буфер. При этом механизм был разработан таким образом, что при автоматической стрельбе очередной выстрел происходил до того, как вся подвижная система приходила в крайнее переднее положение. Тем самым достигалось снижение пиковой отдачи, так как часть импульса отдачи расходовалась на торможение наката массивной подвижной системы. Для обеспечения такого режима стрельбы с первого выстрела в положении «перед открытием огня» ствол пулемета должен был находиться в заднем положении, где удерживался специальной защелкой. Взведение ствола перед стрельбой осуществлялось автоматически, при открытии вверх крышки приемника ленты, через систему тяг. Защелка ствола отключалась автоматически после прихода затворной группы в переднее положение. Стрельба велась с открытого затвора, только автоматическим огнем. Питание патронами осуществлялось из нерассыпных металлических лент с открытым звеном. Пулемет выпускался в танковом и пехотном вариантах, в последнем он мог устанавливаться на зенитный станок-треногу или специальный колесный станок со съемными колесами большого диаметра и раздвижной станиной-треногой.

Известен также и модернизированный вариант этого пулемета, созданный в начале 40-х годов. Он имел обозначение ZB.63, но испытаний не проходил и в серии не выпускался. В нем использовались те же патроны, но спусковой механизм был электрический.

Тактико-технические характеристики:

Патрон — 15×104 мм, вес пули — 75 г, начальная скорость пули — 900–905 м/с, дульная энергия пули — 30,2 КДж, общая длина — 2050 мм, длина ствола — 1400 мм, вес тела пулемета — 55 кг, вес пулемета на треножном станке — 159 кг, скорострельность — 430 выстр./мин, прицельная дальность — 2000 м, эффективная дальность — 1000 м, питание — ленточное, емкость ленты — 40 патронов, бронепробиваемость (под углом встречи 90°) — на расстоянии 100 м — 31 мм, на расстоянии 300 м — 21 мм, на расстоянии 500 м — 17 мм.

Противотанковые ружья Oerlikon SSG 32 и Oerlikon SSG 36

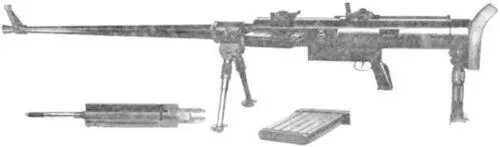

Oerlikon SSG 32

Патрон 20×72 RB

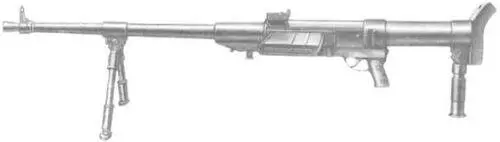

Oerlikon SSG 36

Патрон 20×110 RB

Первое крупнокалиберное самозарядное противотанковое ружье известная швейцарская фирма «Waffen und Werkzeugmaschinenfabrik Oerlicon» показала в 1932 году. Ружье получило индекс SSG 32. Это оружие имеет определенное сходство с автоматической авиационной пушкой Беккера, которая была разработана и применялась в ВВС Германии во время Первой Мировой войны. В этом ружье использовались 20-мм патроны 20×72 RB. Остроконечный снаряд имел достаточную силу, чтобы пробить противопульную броню легких танков и бронеавтомобилей. Перезарядка осуществляется под воздействием силы отдачи, ружье имело массивный подпружиненный затвор и неподвижный ствол. Выстрел происходил в момент движения затвора вперед. Ружье могло вести только одиночный огонь. Питание боеприпасами осуществляется из примыкаемого слева магазина емкостью пять или десять патронов. Сошки крепятся под передней частью ствола, а под прикладом имеется дополнительная третья опора. Стрельба происходит следующим образом: стрелок взводит рукоятку с правой стороны оружия до щелчка, ставит ружье на предохранитель и вставляет магазин с патронами. После снятия с предохранителя происходит наведение на цель и спуск. Затвор начинает двигаться вперед, захватывает патрон и входе движения происходит срабатывание ударника. В этот момент патрон еще не полностью попал в патронник. Энергия газов тормозит затвор и толкает его назад. Сила отдачи не столь высока, но сила торможения затвора вызывает сильный подскок оружия, что сказывается на точности.
