Противотанковое ружье W/7,92

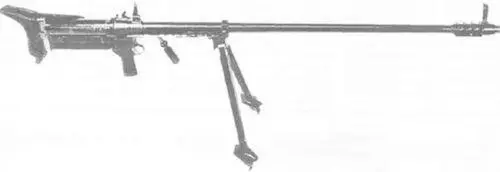

Вид слева

Вид справа

Вид крупным планом на пистолетную рукоятку и магазин

Немецкий патрон 7,92×94 мм

W/7,92 чехословацкое самозарядное противотанковое ружье. Разработано специалистами Waffenakademie в Брно и привлеченными чешскими оружейниками фирмы Waffenwerke Brunn (так назывался в годы оккупации концерн Zbrojovka Brno) в 1940–1941 годах и в небольшом количестве состояло под индексом PzB M.SS.41 или PzB.41 (t) на вооружении в частях Waffen SS. Вполне возможно, что это ружье является первым оружием, созданным по схеме «буллпап» и принятым на вооружение.

Самозарядное противотанковое ружье работает на использовании энергии отдачи, имеет ствол с коротким ходом, однокамерный дульный тормоз и смонтированный на корпусе плечевой упор с откидывающейся верхней планкой. За счет того, что ствол, корпус и приклад находятся на одной линии сила отдачи заметно слабее. Основную часть энергии компенсирует дульный тормоз, а остальное поглощается эластичной обивкой приклада.

Под корпусом расположен кожух с отверстиями, с левой стороны есть мягкая накладка для щеки. На стволе есть антабка для ремня. Под стволом находятся складные сошки. Спусковой механизм скомбинирован с пистолетной рукояткой и находится перед магазином, который в свою очередь слегка отклонен влево вверх. Магазин вставляется снизу. Его емкость составляет 10 патронов. Также были магазина на 5 патронов. Патроны используются немецкие типа Р.318 7,92×94 мм. Практическая скорострельность достигает 20 выстрелов в минуту. С дистанции 100 метров по нормали пуля пробивает 30 мм броню, а с 300 метров — 20 мм.

Ружье M.SS.41 предназначалось для борьбы с легкими танками и другими легкобронированными целями, а также для стрельбы по амбразурам долговременных огневых сооружений. Конструктивно чехословацкое ружье было выполнено по схеме "Bull-Pup". Во время перезаряжания стрелку, также как и в немецком PzB.39, не требовалось снимать руки с пистолетной рукоятки, поскольку за эту рукоятку он вручную продвигал ствол вперед-назад. Запирание ствола осуществлялось соединительной муфтой, на которой монтировалась пистолетная рукоятка, с собранным спусковым механизмом и предохранителем. В этом ружье отсутствовал затвор в обычном понимании. Затвор являлся частью неподвижного затыльника и сцеплялся со стволом соединительной муфтой, посаженной на ствол на резьбовой посадке. Вращение муфты происходило при движении пистолетной рукоятки управления огнем вперед-вверх. Затем с продвижением рукоятки вперед начиналось движение ствола. Направляющей для ствола с муфтой служил перфорированный кожух. При обратном движении ствол находил на патрон, удерживаемый зацепом выбрасывателя. Поворотом пистолетной рукоятки управления огнем вниз ствол запирался с затвором. Спусковой механизм смонтирован в пистолетной рукоятке, на левой стороне которой имелся флажковый предохранитель. Ударный механизм ударникового типа. Прицельные приспособления состояли из откидных мушки и прицела, рассчитанного для стрельбы на дальность 500 метров.

При смене позиций на поле боя ПТР транспортировалось за рукоятку для переноски, а на марше — оружие крепилось за спиной стрелка на специальном приспособлении для переноски с ремнями, схожем с рюкзаком.

Выпуск противотанковых ружей PzB M.SS.41 / PzB-41(t) был довольно ограничен. На базе этой конструкции чешскими инженерами было разработано опытное однозарядное противотанковое ружье W-15 калибра 15 мм.

Достаточно легкое и компактное ружье могло бы составить серьезную конкуренцию немецкому PzB.39. Но и чехословацкое ружье было бессильно против средних и тяжелых танков союзников. Сыграло свою отрицательную роль и слишком высокая себестоимость производства. После изготовления нескольких тысяч W/7,92 их выпуск фирмой Waffenwerke Brunn был прекращен.

Тактико-технические характеристики:

Патрон — 7,92×94, общий вес без патронов — 13,1 кг, общая длина — 1360 мм, длина ствола — 1100 мм, боевая скорострельность — 20 выстр./мин, прицельная дальность — 500 м, начальная скорость пули — 1175 м/с, емкость магазина — 5 или 10 патронов, бронепробиваемость (под углом 90°): на расстоянии 100 м — 30 мм и на расстоянии 300 м — 20 мм.

Противотанковое ружье W/15

Вид справа

Вид слева

Патрон 15×104 от пулемета ZB.60

Ружье W/15 было создано в 1940–1941 годах на основе ружья W/7,92 под патрон от тяжелого пулемета ZB.60 15×104 мм. Но в отличии от него являлось однозарядным оружием. По одним сведениям ружьѐ никогда не выпускалось серийно. По другим — небольшая партия этого оружия была поставлена в Италию. Также есть данные, что ПТР W/15 в небольшом количестве состояло на вооружении под индексом PzB.42 в частях Ваффен СС.

Производство ружья осуществляла фирма Waffenwerke Brunn. Запирание и отпирание затвора осуществлялось за счет движения подвижного ствола. При движении ствола вперед происходило его открывание и экстрагировалась стреляная гильза, а при обратном ходе ствола — патрон попадал в патронник. При повороте ствола влево происходило его запирание и оружие было готово к стрельбе. В отличие от однокамерного дульного тормоза ПТР W/7,92 это ружье было снабжено более эффективным трехкамерным дульным тормозом, существенно снижавшим отдачу при выстреле. Складная двуногая сошка была смонтирована в центре тяжести оружия. Плечевой упор подпружинен. Откидной прицел стоечного типа был рассчитан на фиксированные дальности стрельбы — 300, 600 и 800 м, хотя эффективная дальность стрельбы не превышала 300 м. Несмотря на гораздо более мощный патрон W/15 имело примерно такие же боевые характеристики как и W/7,92. При начальной скорости пули 900 м/с его бронепробиваемость по нормали составляла 28 мм на дистанции 100 м, и 18 мм — на 300 м. Общая масса не превышала 18,5 кг. Практическая скорострельность достигала 10–12 выстрелов в минуту.
