Этот недостаток был частично устранен на модернизированном варианте выпущенном в 1936 году и получившем индекс SSG 36. Сошки на нем установлены под корпусом оружия и приклад выполнен в более удобной форме. Сошки и третья опора сделаны складывающимися. Ружье приобрело гораздо большую устойчивость при стрельбе. Для увеличения бронепробиваемости в этом ружье был использован более мощный 20-мм патрон 20×110 RBс более длинной гильзой и более мощным пороховым зарядом. Принцип действия оружия не изменился по сравнению с предыдущей моделью, но затвор стал длиннее и тяжелее. Была применена более мощная пружина и более длинный и массивный ствол. Появился дополнительный предохранитель позади спускового крючка. Начальная скорость снаряда увеличилась почти на 200 метров в секунду.

Несмотря на большой калибр, бронепробиваемость этих винтовок была недостаточной. Скорость снаряда все же была невысока, а конструкция не позволяла применять патроны с еще большим зарядом пороха.

Противотанковые ружья фирмы «Эрликон» выпускались в небольших количествах и кроме швейцарских вооруженных сил состояли на вооружении в Финляндии и Чехословакии.

Тактико-технические характеристики SSG 32

Патрон — 20×72 RB, начальная скорость снаряда — 555 м/с, общая длина — 1450 мм, длина ствола — 750 мм, общий вес — 30 кг, скорострельность — 8 выстр./мин, прицельная дальность — 500 м, емкость магазина — 5 или 10 патронов, бронепробиваемость (под углом 90°): на расстоянии 100 м — 20 мм, на расстоянии 300 м — 17 мм, на расстоянии 500 м — 15 мм.

Тактико-технические характеристики SSG 36

Патрон — 20×110 RB, начальная скорость снаряда — 750 м/с, общая длина — 1727 мм, длина ствола — 840 мм, общий вес — 38,5 кг, скорострельность — 8-10 выстр./мин, прицельная дальность — 500 м, емкость магазина — 5 или 10 патронов, бронепробиваемость (под углом 90°): на расстоянии 100 м — 27 мм, на расстоянии 300 м — 23 мм, на расстоянии 500 м — 19 мм.

Противотанковые ружья Solothurn S18-100, Solothurn S18-1000 и Solothurn S18-1100

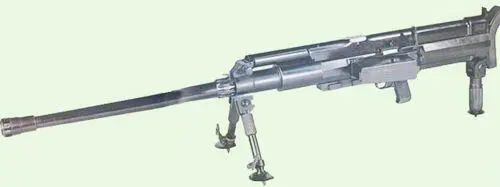

Solothurn S18-100

Патрон 20×105B

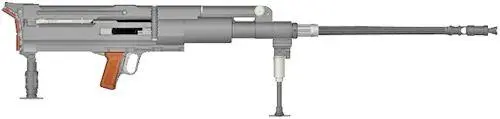

Solothurn S18-1000

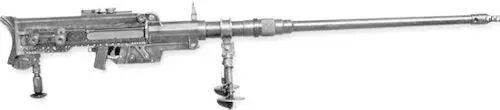

Solothurn S18-1100

Патрон 20×138B

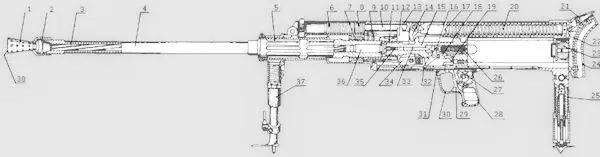

Противотанковое ружье: 1 — пламегаситель, 2 — дульный тормоз, 3 — нарезы, 4 — ствол, 5 — корпус, 6 — возвратная пружина, 7 — кольцо с резьбой, 8 — амортизационная пружина ствола, 9 — запирающий ролик, 10 — тяга возврата ствола, 11 — запирающая насадка, 12 — ствольная муфта, 13 — корпус пружины, 14 — ускоряющий рычаг, 15 — затвор, 16 — рычаг взведения, 17 — направляющий стержень возвратной пружины, 18 — передний спусковой рычаг, 19 — задний спусковой рычаг, 20 — возвратно-боевая пружина, 21 — запирающий рычаг, 22 — платина, 23 — резиновый амортизатор, 24 — рукоятка, 25 — упор, 26 — ударная пружина, 27 — спусковая скоба, 28 — рукоятка, 29 — спусковой крючок, 30 — спусковая скоба, 31 — рычаг предохранителя, 32 — спусковая тяга, 33 — ударник, 34 — запирающая собачка, 35 — боек, 36 — патронник, 37 — сошка, 38 — дуло

Ружье Solothurn в разрезе

Серийное производство противотанковых ружей фирма «Солотурн» начала в 1932 году, когда появились первые модели Solothurn S18-100. С 1929 года эта фирма принадлежала немецкому концерну Rheinmetal, который использовал его для производства оружия, запрещенного Германии Версальским договором. Говоря иносказательно, совместное предприятие «Solothurn- Rheinmetal», выпускало различное вооружение: автоматические пушки, пулеметы для авиации и танков, разнообразные лафеты и станки для этих систем, но главные усилия были сконцентрированы на разработке и производстве трех версий противотанкового ружья. Первая версия известна под индексом Solothurn S18-100. Ее испытания начались в 1932 году. Для стрельбы использовался патрон 20×105B. Вторая версия называлась Solothurn S18-1000(немецкое обозначение PzB.41(s)) и появилась в 1936 году. В ней использовался более мощный патрон 20×138B. Третья версия имела индекс Solothurn S18-1100(немецкое обозначение PzB.785), появилась в 1939 году, была почти идентична второй с тем отличием, что могла вести стрельбу очередями. Патрон использовался тот же — 20×138B. Первая версия состояла на вооружении Швейцарии, Германии, Финляндии, Венгрии. Вторая версия — Швейцарии, Германии, Финляндии, Италии, Нидерландов, Румынии, Венгрии, Швеции и Болгарии. Третья версия — Швейцарии, Германии и Италии. Точное количество выпущенных ружей неизвестно. Но так как оно состояло на вооружении армий нескольких стран, объем производства мог быть значительным. Вторая версия была самая массовая и принесла наибольшую прибыль концерну. Сама Швейцария закупила и поставила на вооружение всего 58 единиц этого оружия.

Первая версия, Solothurn S18-100, появилась впервые в 1932 году, а серийный выпуск начался чуть позже — в 1934 году. Калибр оружия-20 мм. В канале ствола выполнялось восемь правосторонних нарезов. Автоматика работала по принципу отдачи ствола с его коротким ходом. Запирание канала ствола происходило за счет поворота муфты установленной на казенной части и сцеплении ее выступов с боевыми выступами продольно-скользящего затвора. При движении ствола и затвора назад под действием силы отдачи, выступ муфты входил в наклонный паз короба, муфта поворачивалась и происходило отпирание. Ствол останавливался, а затвор продолжал движение назад, происходил выброс стрелянной гильзы, взводился ударный механизм и под действием ударной пружины заканчивался цикл перезарядки. Для перезарядки вручную служил качающийся рычаг с правой стороны короба, который был связан с помощью цепочки с подвижной системой. Когда магазин оказывался пуст, затвор оставался в открытом положении. После того, как вставлялся полный магазин, фиксация разблокировалась. Затвор скользит вперед, подхватывает первый патрон, вставляет его в патронник и оружие снова готово к стрельбе. Отдача патрона 20×105 мм частично поглощалась дульным тормозом, узлом сошек и амортизатором на затыльнике приклада. Складные сошки крепились вблизи центра тяжести оружия. Под прикладом имелась дополнительная третья опора регулируемая по высоте. Магазин примыкался слева и имел емкость 5 или 10 патронов. УСМ допускал ведение только одиночного огня. Прицел регулируемый по дальности от 100 до 1500 метров. Мог также использоваться оптический прицел с увеличением 2,75.
