В начале первой мировой войны (в 1914 году) "приспособленные" орудия были единственным средством борьбы с самолетами, которые тогда летали над полем боя сравнительно низко и с небольшой скоростью. Конечно, эти орудия были бы совершенно неспособны вести борьбу с современными самолетами, которые летают значительно выше и быстрее.

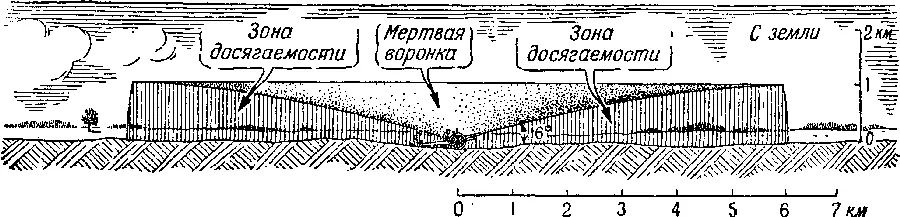

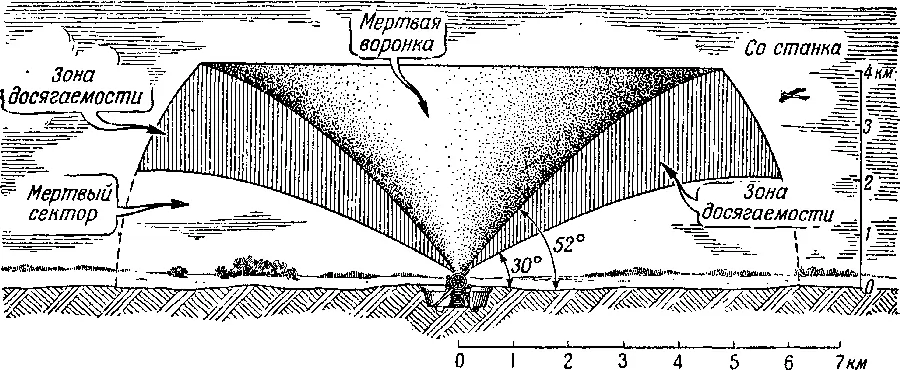

Рис. 330. "Мертвая воронка" и "мертвый сектор" при стрельбе из 76–миллиметровой пушки образца 1902 года

В самом деле, если бы самолет летел на высоте 4 километров, он был бы уже в полной безопасности. А если бы он летел со скоростью 200 метров в секунду на высоте 2 !/ 2–3 километров, то он прошел бы всю зону досягаемости протяжением 6–7 километров (не считая "мертвой воронки") не более чем за 30 секунд. За такой короткий промежуток времени "приспособленное" орудие в лучшем случае успело бы произвести всего 2–3 выстрела. Да быстрее оно и не смогло бы стрелять. Ведь в те времена еще не существовало автоматических приборов, быстро решающих задачу встречи, поэтому для определения установок прицельных приспособлений приходилось пользоваться специальными таблицами и графиками, требовалось производить различные вычисления, подавать команды, вручную устанавливать на прицельных приспособлениях скомандованные деления, вручную открывать и закрывать затвор при заряжании, и на все это уходило немало времени. К тому же и стрельба тогда не отличалась достаточной точностью. Понятно, что в таких условиях нельзя было бы рассчитывать на успех.

"Приспособленные" орудия использовались в течение всей первой мировой войны. Но уже и тогда стали появляться специальные зенитные орудия, обладавшие лучшими баллистическими качествами. Первое зенитное орудие образца 1914 года было создано на Путиловском заводе русским конструктором Ф. Ф. Лендером.

Развитие авиации шло быстрыми шагами вперед. В связи с этим непрерывно совершенствовались и зенитные пушки.

За десятилетия после окончания гражданской войны у нас были созданы новые, еще более совершенные образцы зенитных орудий, способных забрасывать свои снаряды на высоту даже свыше 10 километров. А благодаря автоматическим приборам управления огнем современные зенитные орудия приобрели способность вести стрельбу очень быстро и точно.

Но вот вы пришли на огневую позицию, где стоят зенитные пушки. Посмотрите, как из них ведется стрельба (рис. 331).

Перед вами 85–миллиметровые зенитные пушки образца 1939 года. Прежде всего бросается в глаза положение длинных стволов этих пушек: они направлены почти вертикально вверх. Поставить ствол зенитной пушки в такое положение позволяет ее подъемный механизм. Очевидно, здесь нет того основного препятствия, из–за которого вы не могли стрелять по высоко летящему самолету: при помощи подъемного механизма вашей противотанковой пушки вы не смогли придать ей нужного угла возвышения, вы это помните,

Подойдя ближе к зенитной пушке, вы замечаете, что она устроена совершенно иначе, чем пушка, предназначенная для стрельбы по наземным целям. У зенитной пушки нет станин и таких колес, как у знакомых вам пушек. Зенитная пушка имеет четырехколесную металлическую платформу, на которой неподвижно установлена тумба. Платформа закреплена на земле отведенными в стороны боковыми опорами. В верхней части тумбы находится поворачивающийся вертлюг, и на нем вместе со стволом и противооткатными устройствами закреплена люлька. На вертлюге же смонтированы поворотный и подъемный механизмы.

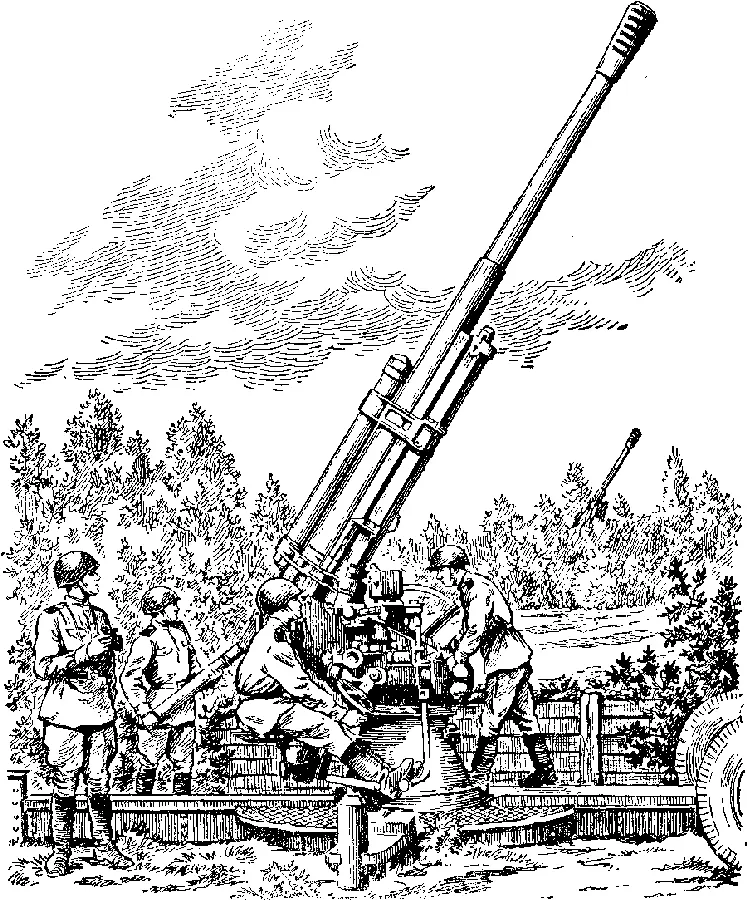

Рис. 331. 85–миллиметровая зенитная пушка образца 1939 года на огневой позиции

Поворотный механизм пушки сконструирован так, что он позволяет быстро и без особого усилия поворачивать ствол вправо и влево на любой угол, на полный круг, то есть пушка имеет горизонтальный обстрел на 360 градусов; при этом платформа с тумбой всегда остаются неподвижными на своем месте.

При помощи подъемного механизма, действующего легко и плавно, можно также быстро придавать пушке любой угол возвышения от – 3 градусов (ниже горизонта) до +82 градусов (выше горизонта). Пушка действительно может стрелять почти отвесно вверх, в зенит, а потому ее с полным правом называют зенитной.

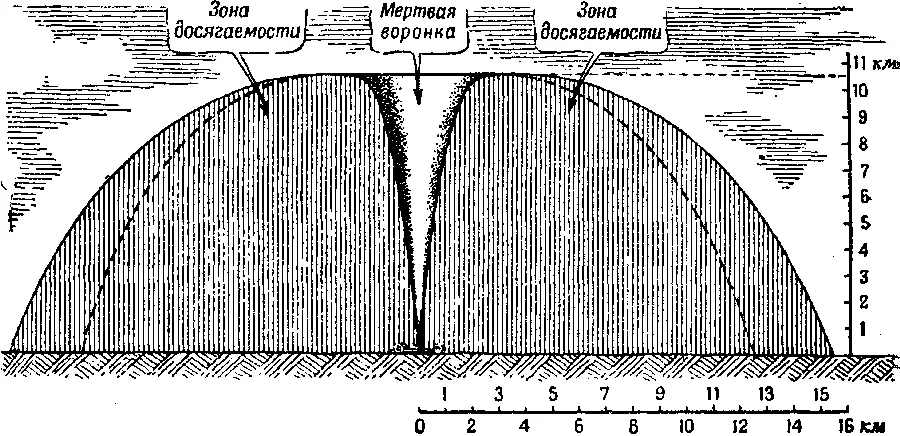

Рис. 332. У 85–миллиметровой зенитной пушки образца 1939 года "мертвая воронка" очень мала. Пунктиром показана граница дистанционного обстрела

При стрельбе из такой пушки "мертвая воронка" получается совсем незначительная (рис. 332). Самолет противника, проникнув в "мертвую воронку", быстро выходит из нее и снова попадает в поражаемое пространство. В самом деле, на высоте 2000 метров диаметр "мертвой воронки" равен примерно 400 метрам, а чтобы пройти это расстояние, современному самолету нужно только 2–3 секунды.

Каковы же особенности стрельбы из зенитных пушек и как ведется эта стрельба?

Прежде всего заметим, что нельзя предугадать, где появится неприятельский самолет и в каком направлении он будет лететь. Поэтому и нельзя заранее произвести наводку орудий в цель. И все же, если появится цель, по ней сразу нужно открыть огонь на поражение, а для этого требуется очець быстро определить направление стрельбы, угол возвышения и установку взрывателя. Однако недостаточно определить эти данные один раз, их надо определять непрерывно и очень быстро, так как положение самолета в пространстве все время меняется. Так же быстро эти данные должны передаваться на огневую позицию, чтобы орудия без опоздания могли в нужные моменты производить выстрелы.

Раньше уже говорилось;, что для определения положения цели, находящейся в воздухе, двух координат мало: кроме дальности и направления (горизонтального азимута), надо знать еще высоту цели (рис. 333). В зенитной артиллерии дальность и высота цели определяются в метрах при помощи дальномера–высотомера (рис. 334). Направление на цель, или так называемый горизонтальный азимут, также определяется при помощи дальномера–высотомера или специальными оптическими приборами, например, его можно определить при помощи командирской зенитной трубы ТЗК или командирской трубы БИ (рис. 335). Отсчитывается азимут в "тысячных" от направления на юг против хода часовой стрелки. Вы уже знаете, что если выстрелить в ту точку, где в момент выстрела находится самолет, то получится промах, так как за время полета снаряда самолет успеет отойти на значительное расстояние от места, где произойдет разрыв. Очевидно, орудия должны посылать снаряды в другую, в "упрежденную" точку, то есть туда, где по расчетам должны встретиться снаряд и летящий самолет.
