Представьте себе, что орудие противника произвело выстрел, а у вас на поле боя выставлен всего один звукоприемник. По записи одного пера вы можете только сказать, что был выстрел, но не можете еще определить, откуда подошел звук, то есть в каком направлении находится его источник – батарея противника.

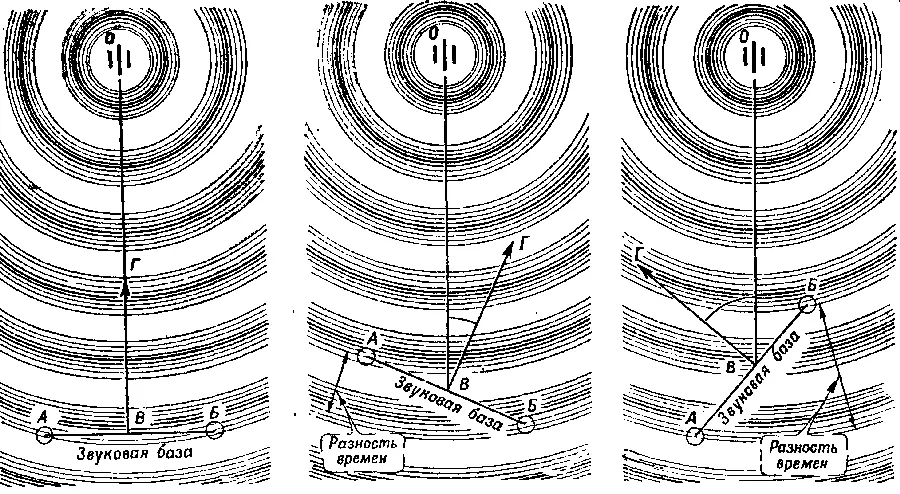

Рис. 228. Звук выстрела дошел до обоих звукоприемников (А и Б) одновременно; значит стреляющая батарея противника находится на одинаковом расстоянии от обоих звукоприемников, то есть на перпендикуляре к середине звуковой базыРиг. 230. Звук выстрела достиг прежде правого звукоприемника; значит стреляющая батарея находится вправо от перпендикуляра к середине звуковой базы; разность времен больше, чем на рис. 229, больше и угол ОВГ

Рис. 229. Звук выстрела достиг прежде левого звукоприемника; значит стреляющая батарея ближе к этому звукоприемнику, то есть она находится влево от перпендикуляра к середине звуковой базы; величина угла ОВГ зависит от разности времен

Если же на некотором расстоянии от этого звукоприемника поставить еще второй, то к нему звуковая волна придет или одновременно, или раньше, или позже, чем к первому.

Предположим, что источник звука и наши звукоприемники расположены так, как показано на рис. 228. Расстояния от источника звука до обоих звукоприемников одинаковы. Очевидно, и звук до них дойдет одновременно. Но тогда, как видно из рисунка, источник звука должен находиться обязательно на перпендикуляре, восставленном в середине звуковой (акустической) базы АБ (где точками А и Б обозначены звукоприемники).

Во всех других случаях (рис. 229 и 230), когда расстояния от источника звука до звукоприемников неодинаковы, очевидно, и звук дойдет до них не одновременно, а следовательно, и источник звука уже не будет находиться на перпендикуляре к акустической базе. Чтобы определить в этих условиях верное направление на источник звука, надо знать разность времен между началами записей для первого и второго звукоприемников.

Посмотрите на рис. 231, где показана лента с записями сигналов, поступивших от двух звукоприемников Л и 5. По этой записи видно, что звукоприемник А находится ближе к источнику звука, а звукоприемник Б – дальше. В верхней части ленты вы видите волнистую линию – это масштаб времени; его вычерчивает специальное перо, которое колеблется в зависимости от колебаний ветвей камертона, находящегося в регистрирующем приборе. Расстояние между двумя соседними зубцами этой волнистой линии, равное 2 миллиметрам, точно соответствует 0,02 секунды. Пользуясь этим масштабом, уже нетрудно определить разность времен между началами двух записей. Для случая, показанного на рис. 231, эта разность времен, обозначенная греческой буквой т, равна 0,160 секунды. Зная разность времен, а также время, за которое звуковая волна проходит вдоль акустической базы, определяют по специальным таблицам угол, под которым надо прочертить направление на источник звука (см. рис. 229 и 230).

Итак, при помощи двух звукоприемников можно узнать направление на источник звука, но дальность до него еще определить нельзя.

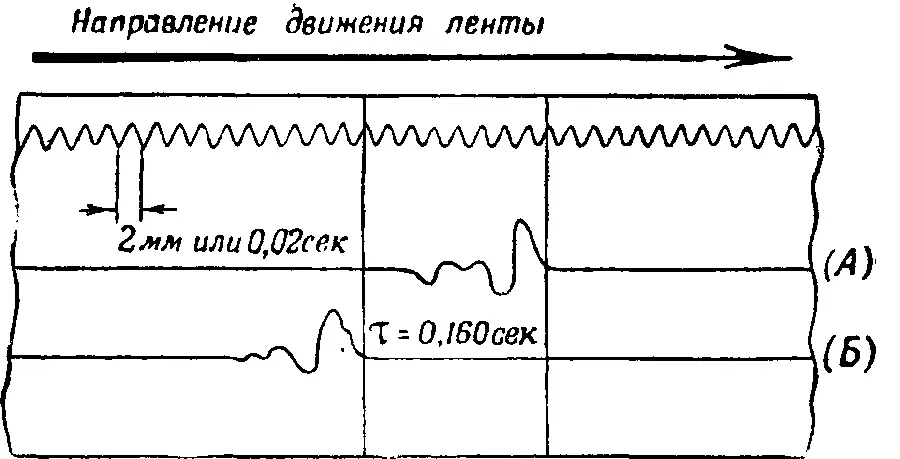

Рис. 231. Лента регистрирующего прибора с записями сигналов от двух звукоприемников А и Б; в верхней части ленты видна волнистая линия, записанная пером камертона

Подобно звукометрической станции с двумя звукоприемниками "работает" известный любителям природы жук–плавунец – обитатель наших прудов и озер. В тихую погоду, когда поверхность воды гладкая, жук этот держится неподвижно у самой поверхности воды, выжидая свою жертву. Если посмотреть сбоку, то под блестящей поверхностью воды жука совершенно не видно; можно только заметить два небольших отростка, которые он выставляет из воды. Эти отростки, находящиеся у жука позади на брюшке, и играют такую же роль, какую играют звукоприемники. Вот на поверхность воды падает насекомое. От него во все стороны начинают распространяться волны (рис. 232); они подходят к тому месту, где притаился жук, но тот пока еще не замечает своей жертвы. Волна касается сначала одного отростка, затем другого; только тогда жук делает быстрый поворот на необходимый угол (см. рис. 232) и устремляется к источнику, вызвавшему колебание частиц воды. Так инстинкт позволяет жуку "взять" верное направление на "цель" и "уничтожить" ее, не "определив" дальности.

Другое дело, если мы хотим поразить звучащую цель снарядом. Нам необходимо, кроме направления на цель, знать до нее дальность. Для этого надо взять еще одну пару звукоприемников и так же построить второе направление на звучащую цель. В точке пересечения обоих направлений и будет находиться неприятельская батарея,

Для контроля работы #берут еще и третью пару звукоприемников. Пересечение всех трех направлений в одной точке (рис. 233) будет служить гарантией точности.

Полученные на ленте записи звуковых волн обрабатывают на центральном посту, при этом все расчеты производят обычно по записям дульной волны, так как обработка записей баллистической волны значительно сложнее. Для определения направления на цель углы строят на планшете, на котором в соответствующем масштабе нанесены звуковые базы (см. рис. 233).

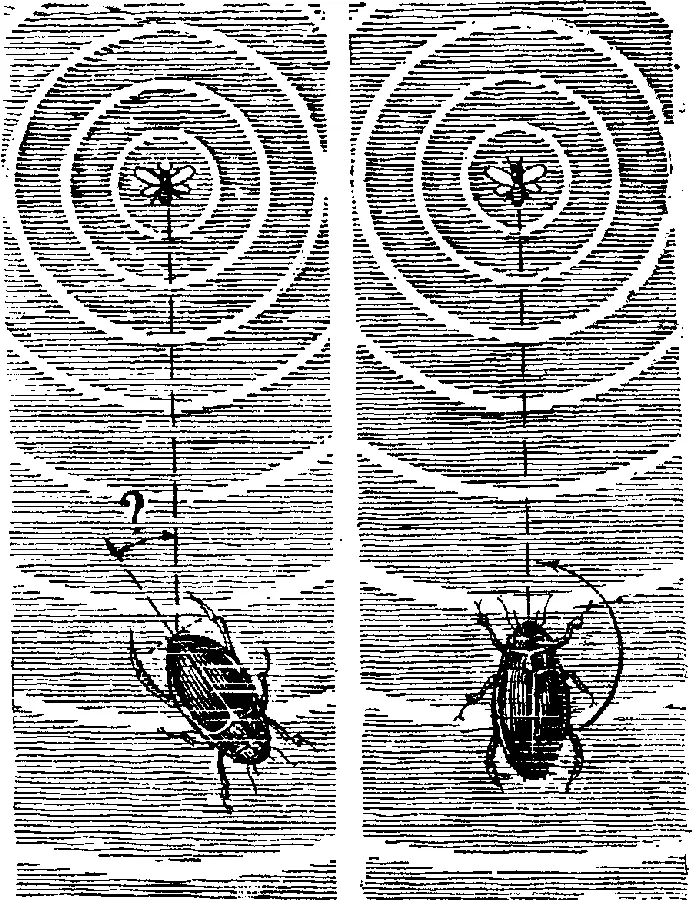

Рис. 232. Два небольших отростка на брюшке жука–плавунца подобно звукоприемникам служат для улавливания волн

У звуковой разведки есть и помехи. Звукоприемники автоматически откликаются на все звуки выстрелов, разрывов снарядов и взрывов. И если не принять специальных мер, то на ленте звукометрической станции окажется столько записей, что разобраться в них будет очень трудно, а может быть и невозможно.

Чтобы этого не случилось, впереди звукоприемников, на расстоянии не менее одного километра от них, выставляют наблюдателя с особым прибором – предупредителем.

Прибор этот соединен с регистрирующим прибором при помощи проводной линии связи.

Находясь впереди, наблюдатель слышит звук выстрела батареи противника раньше, чем звуковая волна достигнет звукоприемников. При этом он сразу же, услышав звук выстрела, нажимает кнопку в своем приборе и тем самым пускает в ход механизмы регистрирующего прибора.

Наблюдатель должен очень внимательно относиться к своему делу и пускать в ход станцию только тогда, когда услышит звук выстрела именно той батареи противника, которая была указана ему командиром.

Существенной помехой в работе звукометрических станций может являться также неблагоприятная погода, например: сильный порывистый ветер любого направления, а также встречный ветер (от нас к противнику), более сильный в верхних слоях атмосферы, чем у земли, или температура воздуха, более низкая в верхних слоях атмосферы, чем в нижних, В таких случаях дальность действия звуковой разведки уменьшается.
