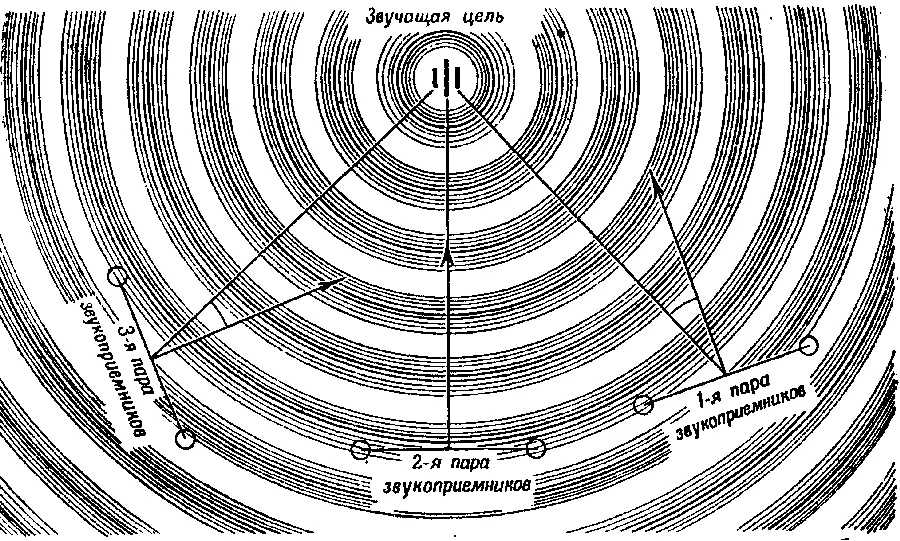

Рис. 233. Чтобы определить местоположение стреляющей батареи, нужно иметь две, а лучше три пары звукоприемников

Если при благоприятных атмосферных условиях звук выстрела 155–миллиметрового орудия удается засечь с расстояния 25 километров, то при иных, неблагоприятных, условиях засечка того же звука бываегг иногда невозможна даже с расстояния 5–6 километров.

На работу звукометрических станций, кроме того, оказывает влияние и местность. Так, например, неблагоприятно сказывается на распространении звука наличие больших водных пространств и лесных массивов между звучащей целью и звукоприемниками.

Но даже в самых йеблагоприятных условиях наши звукометристы всегда успешно работали и добивались хороших результатов. Точная работа советских звукометристов на фронтах Великой Отечественной войны в значительной степени способствовала успешным боевым действиям нашей артиллерии.

Звукометрия является хорошим средством разведки, но область действия ее ограничена. Она не может находить те не наблюдаемые с земли цели, которые не выдают себя звуками выстрелов, например, батареи, не ведущие огня, штабы, колонны войск в тылу и многие другие глубоко расположенные цели.

Во всех этих случаях на помощь артиллерии приходят средства воздушной разведки – самолеты и привязные аэростаты наблюдения.

Рис. 234 дает наглядное представление о сравнительных возможностях наземного наблюдения, а также наблюдения с аэростата и с самолета. Что недоступно одному, – доступно другому, что недоступно другому, – доступно третьему.

Привязной аэростат – в сущности обычный наблюдательный пункт, но только поднятый на большую высоту. В корзине аэростата можно устроиться вполне удобно, взяв с собой все приборы, необходимые для стрельбы и наблюдения.

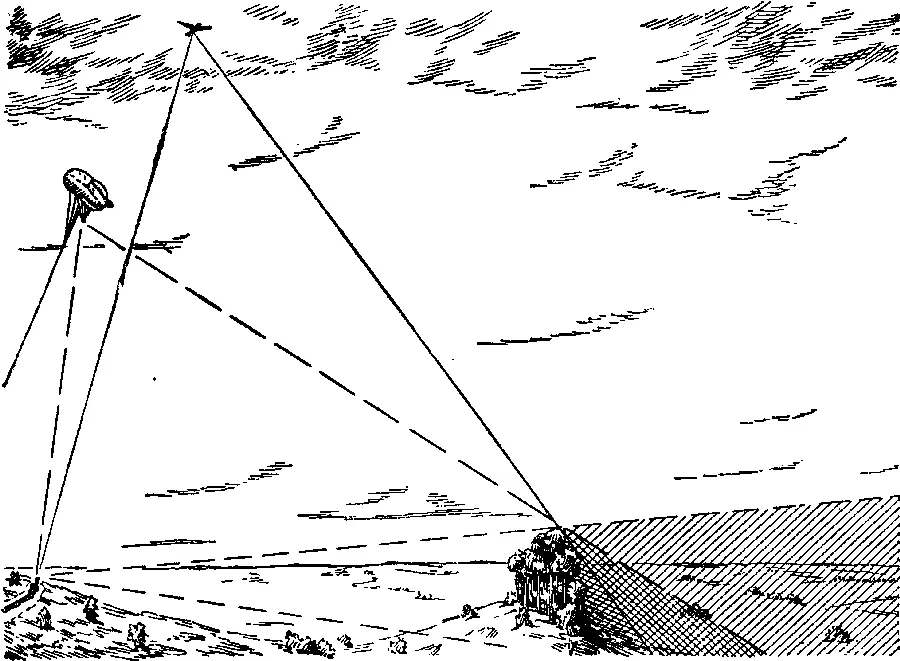

Рис. 234. Чем выше наблюдатель, тем больше его кругозор и тем меньше мешают ему наблюдать складки местности и местные предметы

С аэростата удается увидеть многое из того, что для наземного наблюдателя скрыто в складках местности и за местными предметами. Перед наблюдателем, находящимся на аэростате, открывается очень большой кругозор. С аэростата можно определить не только направление на стреляющую батарею, но достаточно точно и место ее расположения.

Аэростатом удобно пользоваться в тихую погоду. При сильном ветре он раскачивается из стороны в сторону и это мешает наблюдению.

Чтобы обеспечить успешную работу аэростата в бою, необходимо охранять его от вражеских самолетов и от огня дальнобойной артиллерии, для которых он является заманчивой и сравнительно легко уничтожаемой целью.

Самолет – наиболее удобное и надежное воздушное средство разведки. С его помощью можно наблюдать с очень большой высоты, можно отправиться в глубокий тыл противника и проникнуть в тайны его расположения. У самолета для выполнения этой задачи есть два способа: разведка наблюдением и фотографирование. И первый, и второй способы решают в сущности одну и ту же задачу: обнаружить цель, не видимую с наземных наблюдательных пунктов, и определить ее положение на карте или планшете. Наиболее точное решение этой задачи дает

Рис. 235, Аэрофотоснимок: в виде светлых извилистых линий протянулись окопы со стрелковыми ячейками и ходами сообщения

фоторазведка. Поэтому разведка наблюдением с самолета обычно сопровождается фотографированием района, где обнаружены цели.

Фотоснимок, сделанный с самолета (рис. 235), дает возможность разыскать даже те цели, которые при современном состоянии маскировки не могут быть обнаружены наблюдением. А главное, имея такой фотоснимок, можно определить положение цели относительно местных предметов, зафиксированных на фотоснимке, и точно нанести эту цель на карту, что при наблюдении можно сделать лишь приближенно.

Заснятые с самолета фотопленки сбрасываются на парашютах на установленные для этого приемные пункты артиллерии, оттуда они передаются в специальные фотолаборатории для немедленного проявления. После этого они подвергаются дешифрированию, то есть их тщательно изучают и выявляют на них все заснятые объекты – местные предметы и цели.

Нельзя, однако, думать, что полеты авиации над территорией, занят уой противником, совершать очень просто. Противник всегда применяет адогочисленные и сильные средства противовоздушной обороны (ПВО), чтобы воспрепятствовать наблюдению и фотографированию цели прямо сверху. Но с самолетов можно иногда с успехом наблюдать цели и летая над своим расположением под защитой своих средств ПВО.

В Великой Отечественной войне все рассмотренные нами способы разведки имели широкое применение.

В связи с развитием техники и позднейшими исследованиями в области физики в минувшую войну на полях сражений появились и другие йиды разведки, как, например, наблюдение и фотографирование в инфракрасных лучах, а также обнаружение целей при помощи радиолокационных средств.

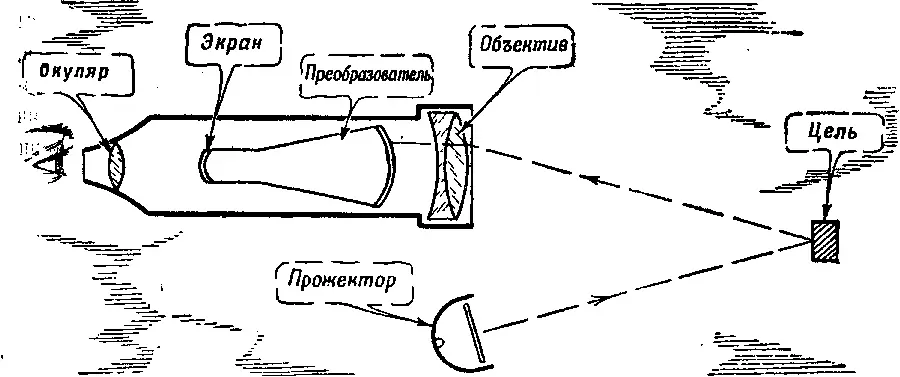

Рис. 236. Схема прибора для улавливания инфракрасных лучей, отраженныхот объекта

Использование инфракрасных лучей для наблюдения открывает большие возможности в этом деле: человек приобретает способность видеть сквозь облака, ночью, в туман. Таким образом, разведка наблюдением становится возможной даже при тех условиях, при которых обычные средства для этого применить нельзя.

Как известно из физики, инфракрасные лучи в спектре солнечного луча (разложенного на составные части) занимают определенное место – за пределами видимого спектра, рядом с красными лучами; они изображаются в виде темной полосы. Эти невидимые лучи обладают свойством проникать даже через насыщенную водяными парами атмосферу (сквозь туман). При помощи прожектора инфракрасные лучи, незаметные для глаза, могут быть направлены на какой либо объект, от которого эти лучи отражаются. Для улавливания невидимых отраженных лучей служит оптический прибор особого устройства. В этом приборе имеются объектив, окуляр и так называемый электронно–оптический преобразователь с экраном (рис. 236). Пройдя через объектив и преобразователь, лучи попадают на светящийся экран, на котором и получается четкое изображение объекта. Это изображение рассматривается через окуляр.
