Рис. 252. Что делает орудийный расчет по команде "К бою"

устанавливают на хорошо укрытых позициях и вступают они в бой не сразу после занятие позиции.

Итак, наше орудие готово к бою. Теперь надо навести его в цель,

Надо прежде всего повернуть орудие вправо или влево так, чтобы его ствол "глядел" в том направлении, в котором находится цель. Называется эго горизонтальной наводкой.

Еще полсотни лет тому назад артиллерийские орудия наводили в цель очень просто: примерно так, как мы сейчас прицеливаемся из винтовки. К стволу орудия того времени была прикреплена мушка (рис. 253), а на казенной части находился выдвижной прицел с целиком, снабженным прорезью. Наводчик глядел через эту прорезь на мушку, а правильно по его указанию поворачивал орудие. Как только–взор наводчика упирался р цель, правильный останавливал орудие: ствол орудия был направлен в сторону цели.

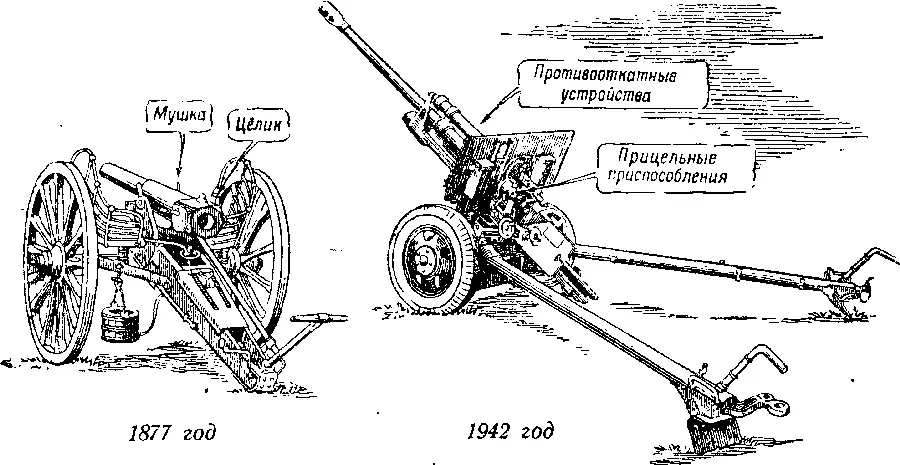

Рис. 253. Как изменилась легкая пушка за 65 лет

На стволе современного орудия вы не найдете ни целика, ни мушки. И, однако, горизонтальная наводка его производится очень быстро и точно. Достигается это при помощи специальных оптических прицельных приспособлений, которые установлены на орудии слева от ствола. Они связаны со стволом, и если ствол поворачивать, то и они поворачиваются вместе с ним.

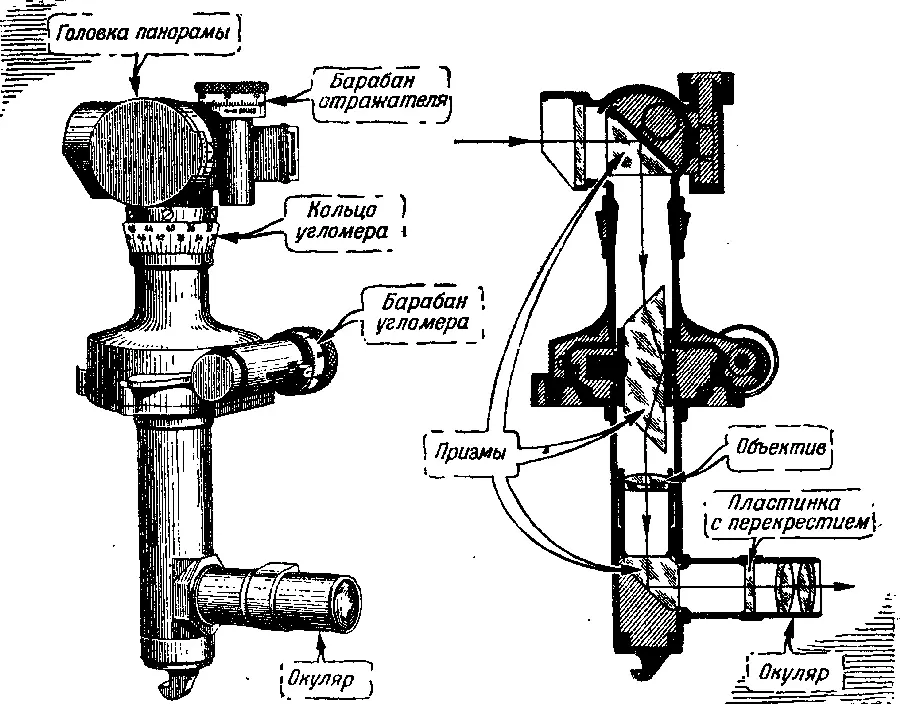

Рис. 254, Орудийная панорама

Основным прибором для прицеливания орудия является панорама (рис. 254). По своему устройству панорама похожа на перископ: окуляр ее расположен ниже, чем объектив. Окуляр находится за щитом орудия, а "головка" панорамы, направляющая лучи света в объектив, выдается над щитом, когда верхняя его часть опущена, или смотрит в специальное окно в щите. Благодаря этому наводчику не нужно высовываться из–за щитового прикрытия. Он видит цель, оставаясь защищенным от пуль и мелких осколков снарядов противника.

Загляните в окуляр панорамы. Вы увидите в ней изображение местности, которая покажется вам значительно ближе, чем вы видели ее невооруженным глазом: панорама дает четырехкратное увеличение. Это помогает артиллеристам точно наводить орудие в удаленные местные предметы или цели, которые простым глазом видны плохо или вовсе не видны.

Тут же на изображении местности в панораме вы увидите перекрестие (рис. 255), которое заменяет мушку и прорезь прицела старинных орудий. Как и в бинокле или в стереотрубе, это перекрестие нанесено на особом стекле, расположенном перед окуляром. Если панорама установлена в расчете на "прямую наводку", то есть на наводку непосредственно в цель, то перекрестие ее "смотрит" в ту же сторону, куда направлен и ствол орудия (рис. 256).

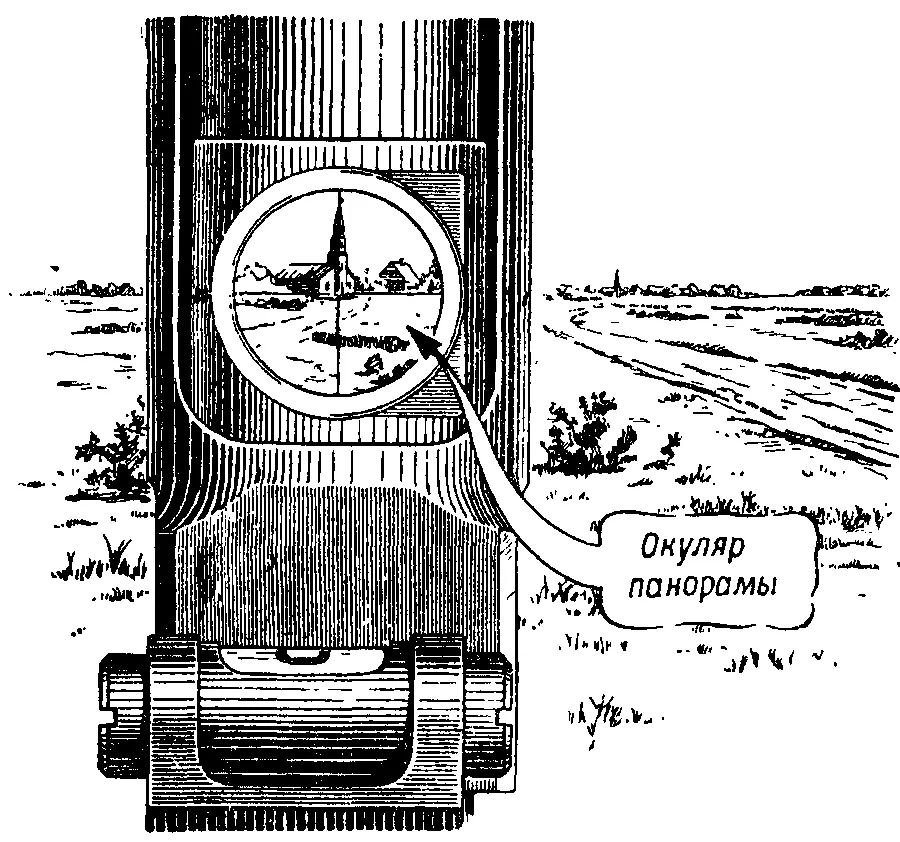

Рис. 255, Что видит наводчик, наблюдая в орудийную панораму, и как видел бы он ту же местность невооруженным глазом

Значит, чтобы придать стволу направление в цель при установке панорамы для прямой наводки, достаточно направить в эту цель вертикальную черту перекрестия панорамы. Конечно, совмещать перекрестие панорамы с целью надо, отнюдь не трогая самую панораму, а поворачивая ее на месте ео стволом орудия. Этим и будет выполнена горизонтальная наводка орудия.

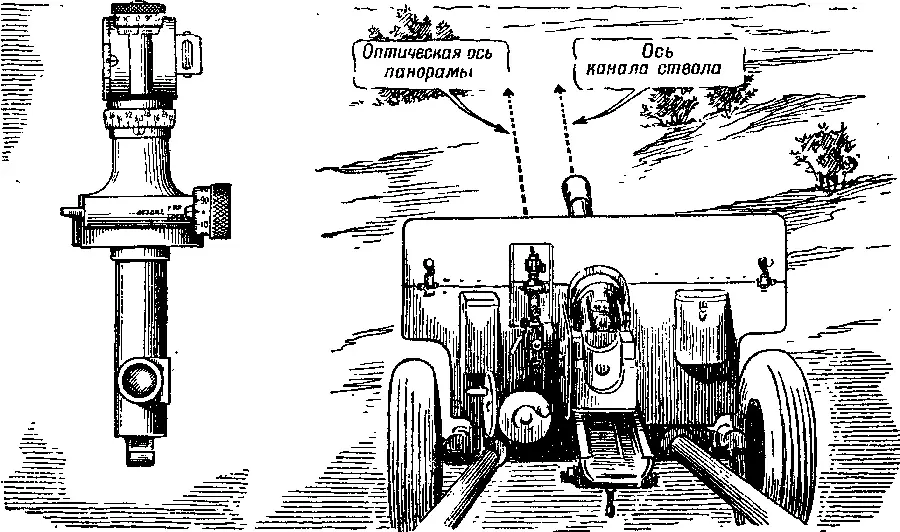

Рис. 256. Панорама установлена для прямой наводки; оптическая ось панорамы и ось канала ствола направлены параллельно, в одну сторону

Но так просто выполнять горизонтальную наводку орудия артиллеристам приходится не всегда. Гораздо чаще цель от орудия не видна, и в таких случаях орудие наводят в цель, пользуясь вспомогательной точкой наводки, которая может быть расположена с любой стороны от орудия – впереди, сзади, слева, справа. Поэтому панорама устроена так, что перекрестие ее можно направлять в любую сторону, сохраняя неподвижным ствол орудия и поворачивая лишь головку панорамы. А чтобы повернуть головку панорамы, нужно вращать соединенный с ней барабан угломера (рис. 257).

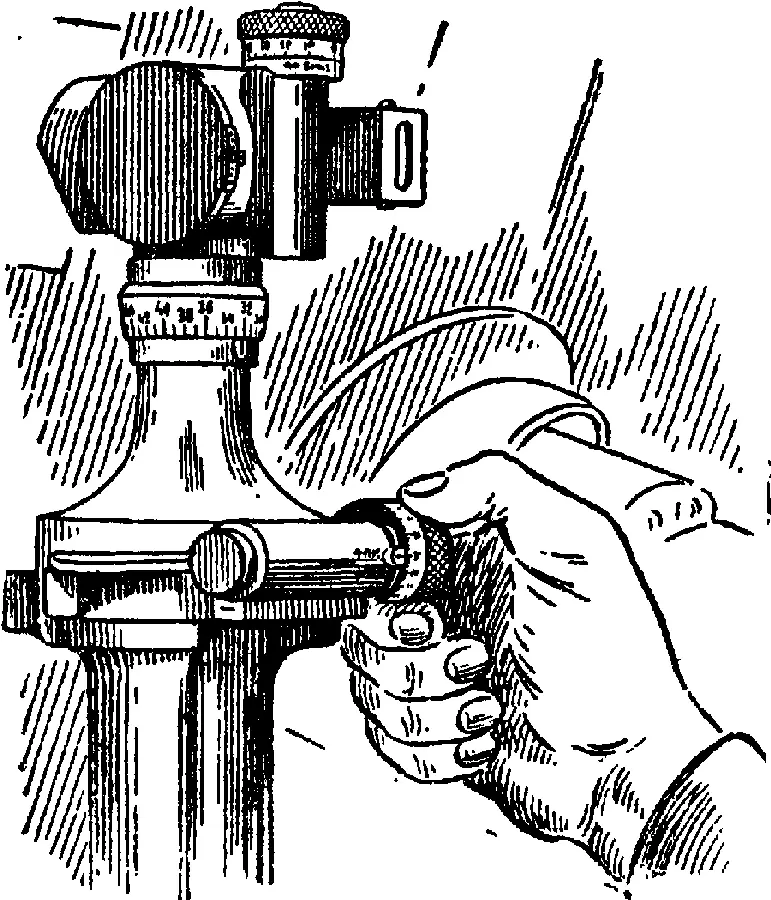

Рис. 257. Вращая барабан угломера, можно повернуть головку панорамы на любой угол и направить перекрестие в любую сторону

Поворачивая головку панорамы, можно, таким образом, видеть местность справа, слева и сзади от орудия.

Наводчику при этом не нужно поворачиваться: он продолжает смотреть в окуляр, который неподвижен и направлен всегда параллельно стволу орудия.

Для того чтобы и при повернутой головке панорамы направить орудие ц цель, нужно, очевидно, знать каждый раз совершенно точно, на какой угол повернута головка. В этом отношении панорама устроена очень удобно. Она сама показывает, на какой угол повернулась ее головка.

На головке панорамы укреплено кольцо угломера, разделенное черточками на 60 равных делений (см. рис. 254). Каждое такое деление равно 1/60 части окружности, или, говоря артиллерийским языком, составляет 100 "тысячных".

Против кольца угломера на корпусе панорамы имеется неподвижный указатель. Когда поворачивают головку панорамы, вместе с ней поворачивается и кольцо угломера, а деления этого кольца проходят мимо указателя.

Деления на кольце угломера нанесены по направлению движения часовой стрелки. Стоит взглянуть на деление против указателя, как сразу поймешь, на какой угол повернулась головка панорамы. При повороте головки влево получится угол больше 30 делений, а при повороте вправо – меньше 30 делений.

Когда головка панорамы установлена в расчете на прямую наводку, тогда против указателя на кольце угломера должно стоять число 30. Такое положение головки панорамы называется основным. Это надо запомнить; ведь тогда, не задумываясь, мы сможем быстро возвращать головку панорамы в ее основное положение, то есть так, чтобы она "глядела" по стволу вперед. Нужно просто поворачивать барабан угломера, соединенный с головкой панорамы, до тех пор, пока против указателя не окажется деление кольца угломера, обозначенное числом 30.

Благодаря кольцу угломера можно измерять угол поворота головки с точностью до 100 "тысячных" – до одного деления кольца. Но такая точность нас не удовлетворяет: наводка получилась бы слишком грубой.
