Для более точного измерения углов, а следовательно, и для более точной наводки у панорамы, кроме кольца угломера, имеется еще кольцо барабана.

Кольцо барабана разделено на 100 частей. Каждому делению кольца барабана соответствует поворот головки панорамы всего на одну "тысячную". Если же заставить барабан сделать полный оборот, на все 100 делений, то головка панорамы повернется на 100 "тысячных", то есть как раз на одно деление кольца угломера. Таким образом, кольцо барабана позволяет уточнять наводку до одной "тысячной". Такая точность в 100 раз больше по сравнению с точностью, которую дает кольцо угломера панорамы. Одна "тысячная" – это настолько незначительный угол, что соответствующий ему поворот головки панорамы нельзя Заметить на глаз.

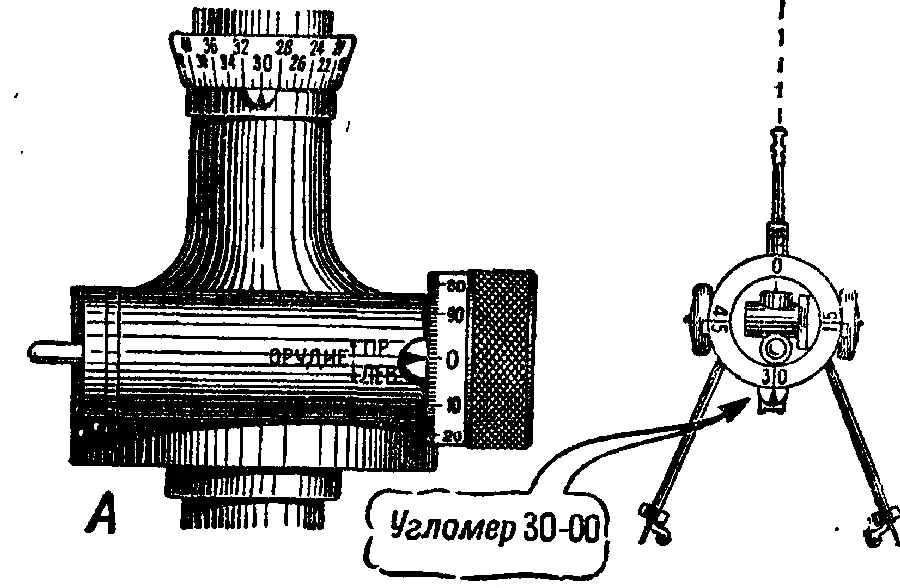

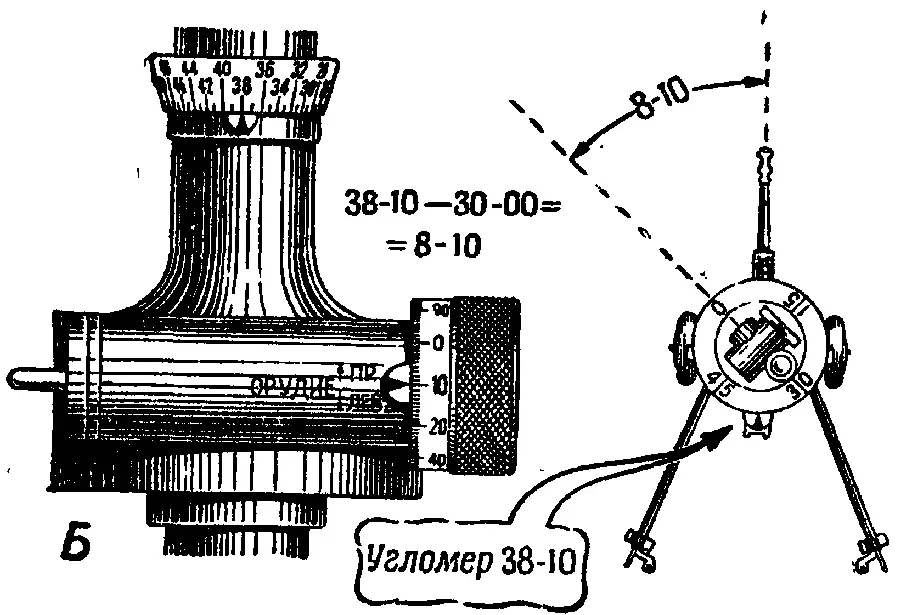

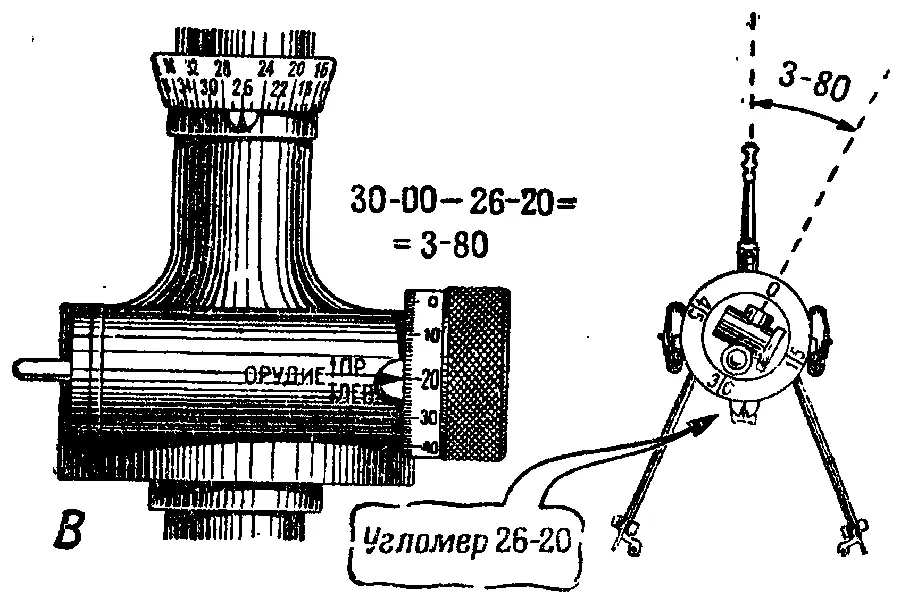

Рис. 258. Положение оптической оси панорамы по отношению оси канала ствола при различных установках угломера:А – основная установка угломера 30–00; Б – установка угломера 38–10, оптическая ось панорамы побернулась влево на угол 8–10; В – установка угломера 26–20, оптическая ось панорамы повернулась вправо на угол 3–80

Если головка панорамы находится в основном положении, при котором против указателя на кольце угломера стоит деление 30, надо еще повернуть кольцо барабана так, чтобы против его указателя стояло деление 0. Тогда панорама будет точно установлена для прямой наводки (установка 30–00, см. рис. 256, левая фигура).

Вспомним, что артиллёристы пишут и произносят "тысячные" наподобие номера телефона. Мы теперь видим, что первые две цифры относятся к делениям кольца угломера, а две последние–к делениям кольца барабана. Так, например, по команде 38–10 надо поставить на кольце угломера 38, а на кольце барабана 10; по команде же 26–20 на кольце угломера надо поставить 26, а на кольце барабана 20. На рис. 258 показано, на какой угол при этих установках повернется головка панорамы относительно своего основного положения. При установке 38–10 оптическая ось панорамы (линия 30–0) будет отклонена от оси канала ствола влево на угол 8–10, а при установке 26–20 – вправо на угол 3–80.

Вы – наводчик. Вам дана задача: навести орудие в цель – пока только по направлению. Если вы поняли устройство панорамы, то, конечно, справитесь с этой задачей.

Вот вы подходите к орудию и замечаете по положению ствола, что орудие направлено мимо цели, гораздо правее ее (рис. 259,Л). Вы заглядываете в окуляр панорамы и видите, что перекрестие смотрит еще правее: головка панорамы, очевидно, отклонена от основного положения.

Вы беретесь правой рукой за барабан угломера и, поворачивая его, устанавливаете сначала против указателя кольца угломера деление 30, а затем против указателя барабана деление 0. При этих установках – вы помните – перекрестие панорамы направлено строго в ту сторону, куда "глядит" ствол (рис. 259,5).

Теперь можно приниматься за наводку орудия. Что для этого нужно сделать?

Прежде всего вы поворачиваете орудие дулом влево, отнюдь не трогая панорамы. В этом деле, если нужно, вам помогают заряжающий и установщик. Они берутся за правйла и, пользуясь ими как рычагами (рис. 259,5), по вашему указанию придают орудию грубое направление на цель. В это время вы смотрите в окулярную трубку панорамы н, как только увидите, что цель оказалась вблизи перекрестия панорамы, даете заряжающему и установщику знак рукой, чтобы они оставили правила. Теперь вы сами производите наводку более точно (рис. 259, Г). Вы беретесь за маховик поворотного механизма и вращаете его до тех пор, пока вертикальная черта перекрестйя панорамы не совпадет ч? целью.

Так при помощи поворот: ного механизма выполняется горизонтальная наводка.

Как устроен поворотный механизм, показано на рис. 260. Действует он плавно, и для вращения маховика не требуется больших усилий.

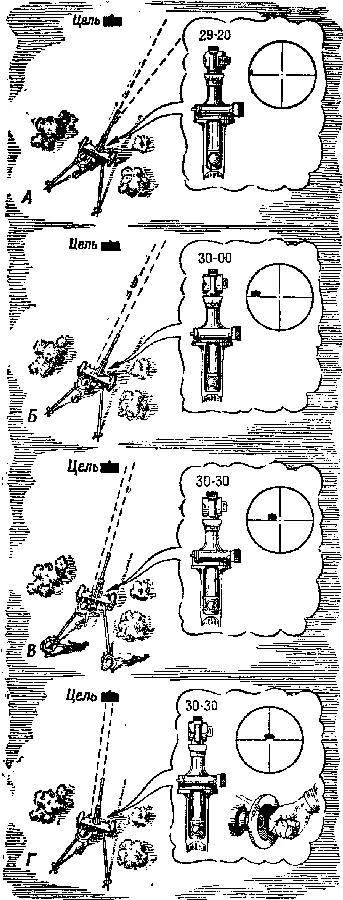

Рис. 259. Выполнение горизонтальной наводки орудия а видимую ох него цель

Навести орудие в видимую от него цель, как вы могли убедиться сами,–дело нетрудное. Гораздо сложнее навести орудие в цель, которую вам не видно.

Сначала может показаться, что в таком случае вообще невозможно направить орудие в цель. Было время, когда артиллерия вела стрельбу только с открытых огневых позиций. Но русские артиллеристы еще в конце XIX века доказали, что можно вести стрельбу и с закрытых огневых позиций, когда цель не видна от орудия.

Посмотрим, как это делается.

Вы знаете, что в артиллерии, желая указать цель, называют угол между целью и ориентиром в "тысячных", причем пользуются для измерения угла биноклем и стереотрубой. Подобно этому для назодки орудия в невидимую цель нужно знать угол между целью и хорошо видимым от орудия удаленным местным предметом. Измеряют этот угол очень точно – в "Тысячных".

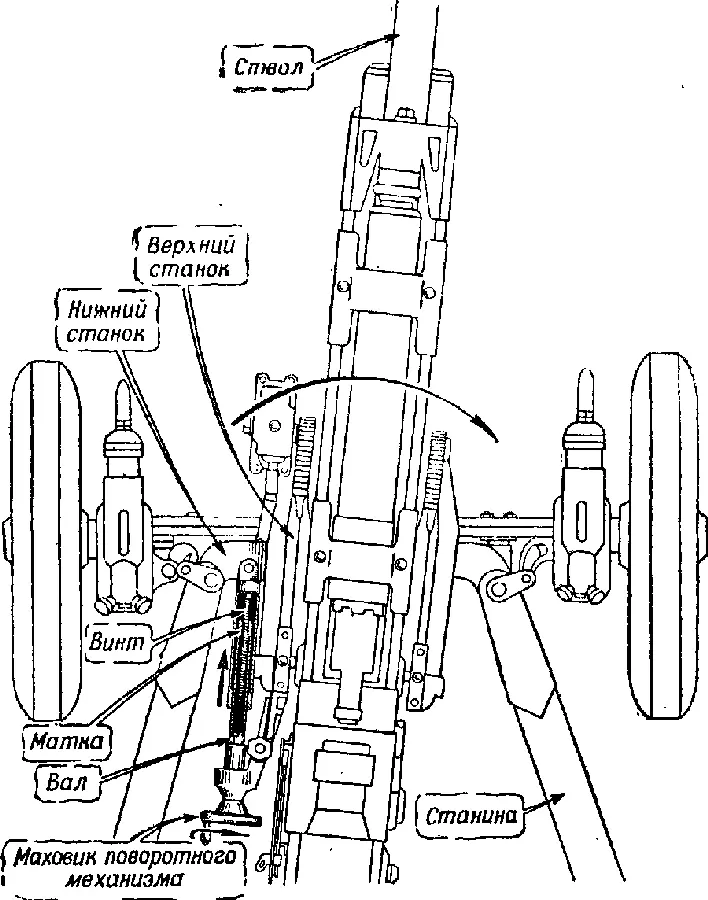

Рис. 260. Так устроен поворотный механизм 76–миллиметровой пушки образца 1942 года (схема): вращение маховика передается валу с маткой, которая навинчивается на винт или свинчивается с него; при этом верхний станок вместе со стьо~ лом поворачивается в горизонтальной плоскости

Предположим, что ствол орудия смотрит в цель и панорама при этом находится в основном положении, то есть направление оптической Оси панорамы совпадает с направлением ствола. Тогда против указателя на кольце угломера, как вы уже знаете, стоит деление 30, а на кольце барабана – 0. Иными словами, на панораме установлен угломер 30–00.

Если теперь, стоя около орудия, вы найдете на местности хорошо видимый удаленный предмет и измерите угол между направлением ствола орудия и направлением на этот предмет, то вы уже тем самым как бы "привяжете" цель к этому предмету. Выбрать один или несколько таких предметов можно где угодно – впереди, сзади, слева или справа от орудия, Валено только, чтобы выбранные удаленные предметы, называемые в артиллерии точками наводки (Тн), отчетливо выделялись на местности и были видны в панораму.

Положим, вы выбрали две точки наводки – мачту антенны справа сзади от орудия и ствол дерева впереди и несколько левее орудия (рис. 261). Наблюдая в окуляр, вы поворачиваете головку панорамы и совмещаете ее перекрестие сначала с мачтой антенны, а потом с деревом. При повороте головки панорамы орудие остается неподвижным, поэтому между направлением оси канала ствола и оптической осью панорамы каждый раз образуется некоторый угол, который вы можете легко определить, если прочитаете отсчет против указателей панорамы.
