Казалось бы, неуравновешенность частей ствола должна затруднять работу подъемным механизмом. Однако в современных орудиях устроено специальное приспособление, которое служит для уравновешивания качающихся частей, ствола. Это так называемый уравновешивающий механизм. Действие его основано на том, что находящиеся в нем весьма упругие пружины или подпирают дульную часть ствола снизу вверх или же оттягивают казенную часть ствола вниз. У 76–миллиметровой пушки образца 1942 года пружины уравновешивающего механизма оттягивают заднюю часть люльки, а вместе с ней и казенную часть ствола, вйиз (рис. 269). Тем самым восстанавливается нарушенное равновесие частей ствола, и наводчик освобождается от лишних усилий при вращении рукоятки маховика подъемного механизма. Так производится вертикальная наводка по видимой от орудия цели.

До сих пор мы говорили все время, что при установке угломера на 30–00 перекрестие панорамы "смотрит" в том же направлении, в котором "смотрит" ствол. Однако это еще не означает, что направление оптической оси панорамы параллельно направлению оси канала ствола.

Дело в том, что головка панорамы поворачивается не только вправо и влево; она, или, вернее, ее оптическая часть – отражатель – может еще поворачиваться вверх и вниз. Значит, даже при установке прицела 0 и угломера 30–00 головка может "смотреть" выше или ниже ствола.

Чтобы оптическая ось панорамы при установке прицела 0 была параллельна стволу, отражатель должен стоять на "нуле". Если это не

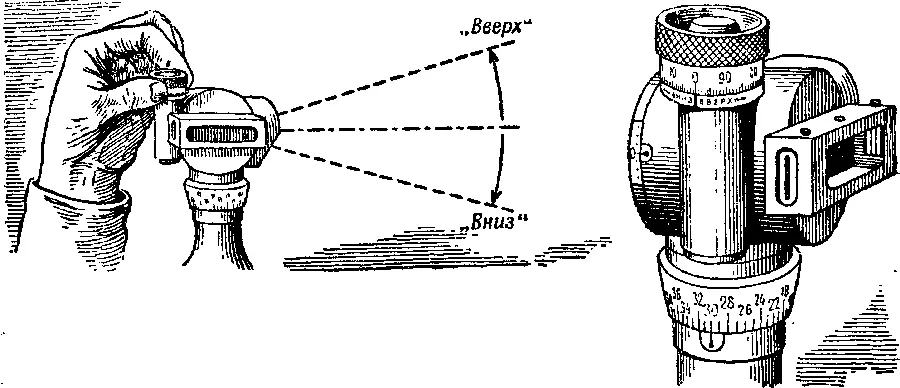

Рис. 270. Чтобы направить оптическую ось панорамы выше или ниже горизонта ("вверх" или "вниз", вращают барабан отражателя в соответствующую сторону(указано стрелками) ~

соблюдено, то нужно повернуть барабан отражателя панорамы (рис. 270). На этом барабане тоже имеется указатель и кольцо, разделенное на 100 делений, а на головке панорамы – указатель и 6 делений. Вращая барабан отражателя, вы сначала поставите головку панорамы так, чтобы указатель на головке стоял против средней черточки, а заодно подведете к указателю барабана деление 0 его кольца.

Об этом всегда необходимо помнить при прямой наводке, то есть когда оптическую ось панорамы (перекрестие) направляют в цель. Для этого даже подают специальную команду "Отражатель ноль". Услышав такую команду, наводчик сразу обязан проверить, поставлен ли у него отражатель на ноль.

Может возникнуть вопрос: зачем нужно, чтобы отражатель панорамы поворачивался вверх и вниз, если при прямой наводке в цель установка отражателя должна быть 0 (ноль)?

Ответ на этот вопрос вы быстро найдете, если вам придется наводить перекрестие в какую–нибудь вспомогательную точку наводки, расположенную выше или ниже орудия. Не имей отражатель способности поворачиваться в вертикальной плоскости, вы не смогли бы даже у деть эту точку наводки: поворачивая отражатель в нужную сторону, вы сможете поднять или опустить перекрестие панорамы и совместить его с точкой наводки.

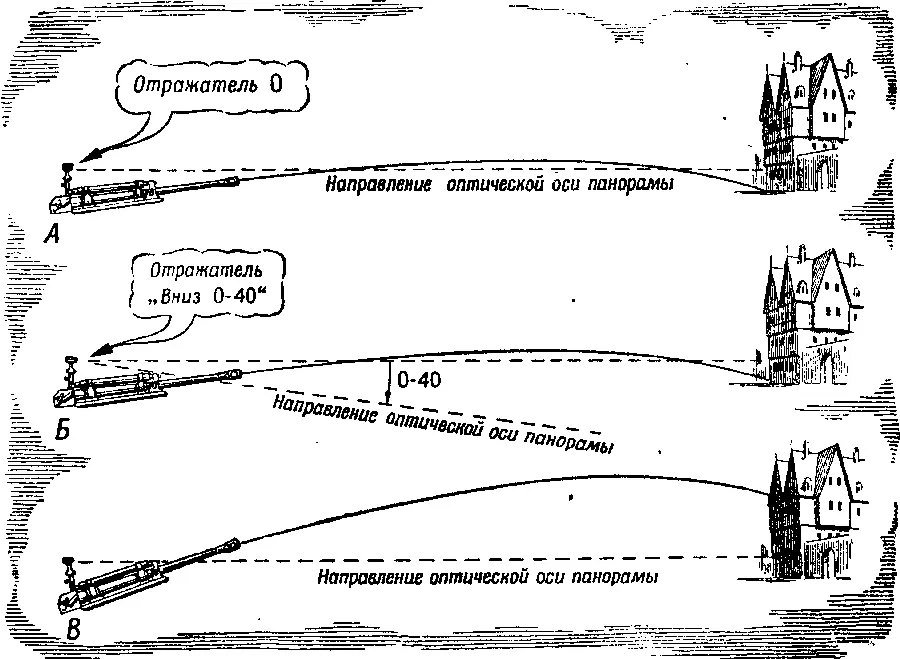

Рис. 271. Как можно изменить положение разрывов по высоте при помощи отражателя панорамы:А – орудию придан угол возвышения, соответствующий дальности до цели, оптическая ось панорамы при установке отражателя 0 направлена в основание здания; Б – установка отражателя изменена на 0–40 (вниз), оптическая ось панорамы повернулась вниз; В – оптическая ось панорамы снова направлена 9 прежнюю точку цели, угол возвышения увеличился

Поворачивать отражатель вверх или вниз приходится еще в тех случаях, когда панорама используется для измерения вертикальных углов в ."тысячных". Для этого вы ставите отражатель на ноль и, действуя подъемным механизмом, наводите перекрестие сначала в одну точку, а затем, вращая лишь барабан отражателя, совмещаете перекрестие с другой выше или ниже расположенной точкой. Измеренный таким образом угол вы читаете против указателей на головке панорамы и кольце барабана.

При измерении вертикального угла при помощи панорамы можно обойтись и без подъемного механизма. Для этого, вращая только барабан отражателя, нужно навести перекрестие панорамы сначала в одну точку, а затем в другую и записать полученные отсчеты. Измеряемый угол в этом случае будет равен разности этих отсчетов.

Кроме того, при стрельбе прямой наводкой для лучшего поражения цели иногда бывает необходимо изменить положение разрывов по высоте. И в этом случае можно воспользоваться отражателем. Например, стрельба ведется при отражателе ноль по высокой постройке (рис. 271, А), причем разрывы получаются у ее основания. Постройка видна от орудия по высоте под углом 0–40. Требуется разрушить верхнюю часть постройки. Что нужно для этого сделать? Вы поворачиваете барабан отражателя в сторону, показанную стрелкой с надписью "Вниз", и устанавливаете против указателя барабана деление 40. Перекрестие панорамы при этом опустится вниз (рис. 271, Б). Тогда, не трогая панорамы, а действуя лишь подъемным механизмом, вы подводите перекрестие снова к той точке цели, с которой оно было совмещено до изменения установки. Тем самым вы измените положение ствола орудия: угол возвышения его увеличится на 0–40 (рис. 271, В). От этого изменится на требуемый угол и положение разрывов по высоте.

Вертикальная наводка может при выстреле сбиться точно так же, как и горизонтальная. И тогда снова возникает вопрос: как восстановить наводку – на этот раз уже не горизонтальную, а вертикальную?

Хорошо, если цель от орудия видна: тогда, пользуясь подъемным механизмом, несложно вновь придать стволу нужный угол возвышения: вращая рукоятку подъемного механизма, нужно лишь совместить горизонтальную черту перекрестия панорамы с целью. А что делать, если цель заволокло дымом или пылью?

В этом случае нужно воспользоваться боковым уровнем, который находится на прицеле слева (см. рис. 266). Это – стеклянная трубка с незамерзающей жидкостью, в которой оставлен пузырек воздуха. Внутренняя поверхность трубки уровня немного изогнута вверху, и пузырек воздуха всегда стремится занять в ней самое верхнее положение.

Трубку уровня можно поставить либо горизонтально, либо наклонно, то есть одним концом выше, чем другим. Для этого надо только повернуть барабан уровня. Если трубка уровня поставлена горизонтально, то пузырек воздуха, стремясь занять самое верхнее положение в трубке, остановится на ее середине. Если же вы хоть немного наклоните трубку, то пузырек тотчас устремится к поднятому ее концу.
