Уровень устроен так, что с его помощью можно отсчитывать вертикальные углы в делениях угломера (в "тысячных"), подобно тому как с помощью панорамы отсчитываются горизонтальные углы. Для этого на барабане уровня, как и на барабане угломера панорамы, имеется неподвижный указатель и кольцо со 100 делениями. На коробке же уровня находится неподвижная шкала с четырьмя крупными делениями ценою 1–00 каждое. К этим делениям подводится указатель, прикрепленный к трубке уровня; он поворачивается вместе с трубкой при вращении барабана уровня. Деления шкалы на коробке уровня обозначены числами от 28 до 32; число 30 стоит против черточки на середине шкалы.

Отсчет вертикальных углов производится от основной установки бокового уровня 30–00 (30 на шкале коробки уровня и 0 на кольце барабана).

Если вы опустите прицел до отказа, то есть поставите его на О, а уровень поставите на 30–00, то ось уровня окажется параллельной стволу, так же как и оптическая ось панорамы при угломере 30–00 и отражателе 0.

Проследим, что происходит с уровнем при наводке в цель, расположенную на одной высоте с орудием.

Вы выдвигаете прицел, чтобы установить его на деление, соответствующее дальности до цели (см. рис. 267, Б): тем самым вы наклоняете трубку уровня вперед; от этого пузырек воздуха в трубке сейчас же отойдет назад. Затем вы опускаете казенную часть орудия (см. рис. 267, В) для того, чтобы совместить горизонтальную черту перекрестия панорамы с целью; опуская казенную часть, вы тем самым придаете трубке уровня снова горизонтальное положение, и пузырек воздуха в трубке снова выходит на ее середину. Это вполне понятно: при установке уровня 30–00 ось его трубки параллельна оптической оси панорамы, а оптическая ось направлена теперь горизонтально.

Так будет, если и цель, и орудие находятся на одной высоте, то есть цель находится на горизонте орудия.

Если же цель расположена не на горизонте орудия, а, например, выше, то при установке уровня 30–00 пузырек воздуха после совмещения перекрестия панорамы с целью не станет на середину трубки. Понятно, почему пузырек воздуха не будет на середине: оптическая ось панорамы в этом случае составит с горизонтом некоторый угол (рис. 272, Л), поэтому и трубка уровня, оставаясь параллельной оптической оси панорамы, будет наклонена к горизонту под тем же углом. Этот угол носит название угла места цели.

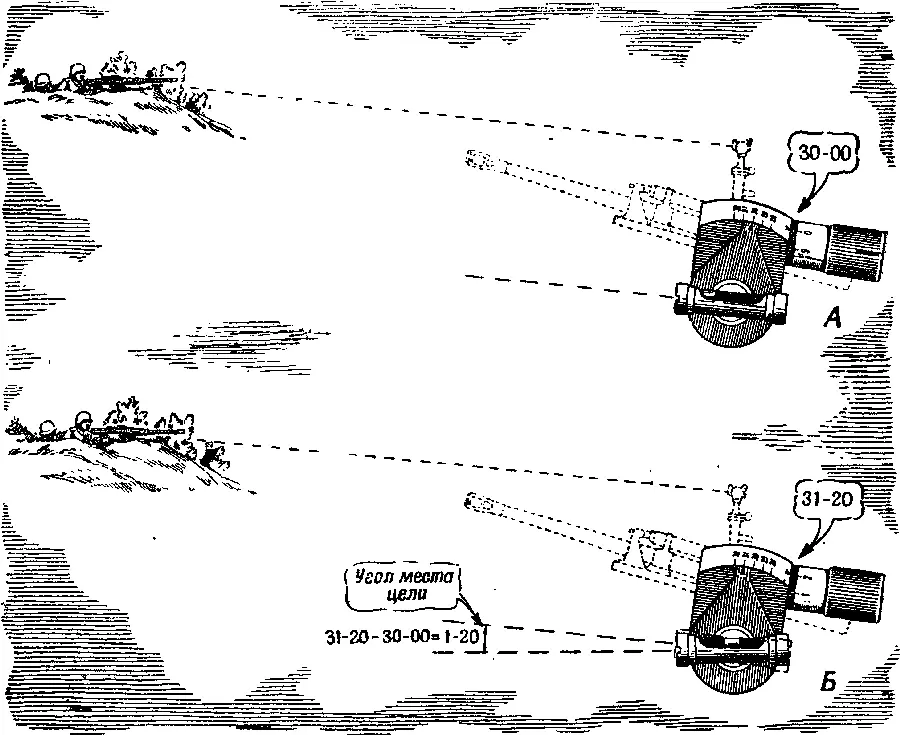

Рис. 272. Отмечание уровнем:А – орудию придан угол возвышения, но цель выше горизонта, и поэтому пузырек уровня oTouiejj вперед; Б – при установке уровня 31–20 пузырек его стал на середину; 31–20–это и есть отметка уровнем по данной цели; угол места цели равен 1–20

Измерить угол места цели нетрудно; для этого надо повернуть барабан уровня так, чтобы трубка установилась горизонтально и пузырек воздуха вышел на середину. После этого на шкале коробки уровня и на кольце барабана можно прочитать установку, соответствующую углу места цели (рис. 272, Б).

Очевидно, угол места цели равен разности между полученной установкой уровня и 30–00.

Что же дает нам этот угол, зачем его надо знать?

Когда у нас цель на горизонте орудия, тогда угол возвышения мы придаем орудию только по прицелу: иначе говоря, угол возвышения совпадает с углом прицеливания; при таком угле возвышения траектория снаряда встречает землю на дальности, соответствующей установке прицела (рис. 273, Л). Но если цель расположена выше орудия, то при прежнем угле возвышения уже нельзя рассчитывать на поражение цели: снаряд встретит землю раньше и не долетит до цели (рис. 273, Б). Чтобы и в этих условиях снаряд долетел до цели, надо, очевидно, поднять ствол орудия еще выше, то есть добавить к углу прицеливания еще и угол места цели (рис. 273, В). В этом случае угол возвышения будет" следовательно, слагаться из двух различных углов – угла прицеливания и угла места цели.

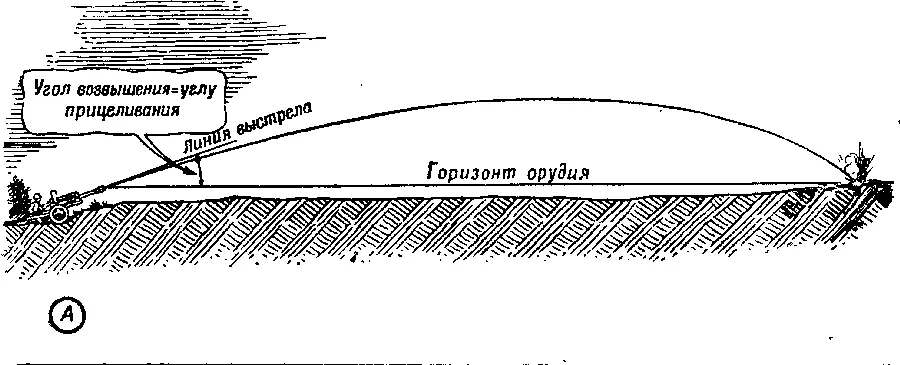

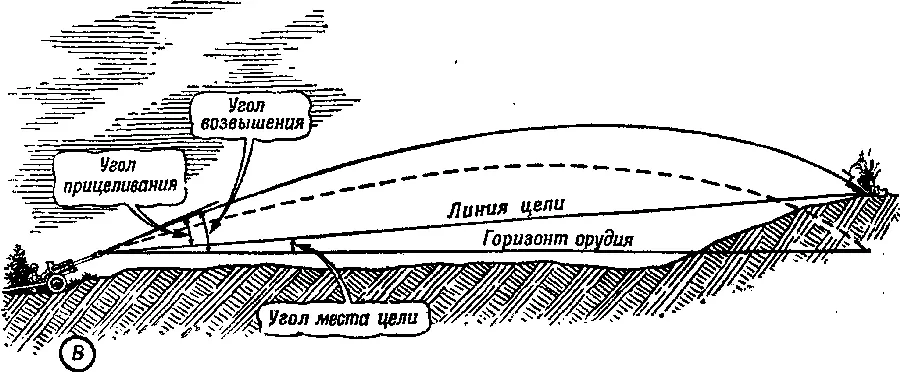

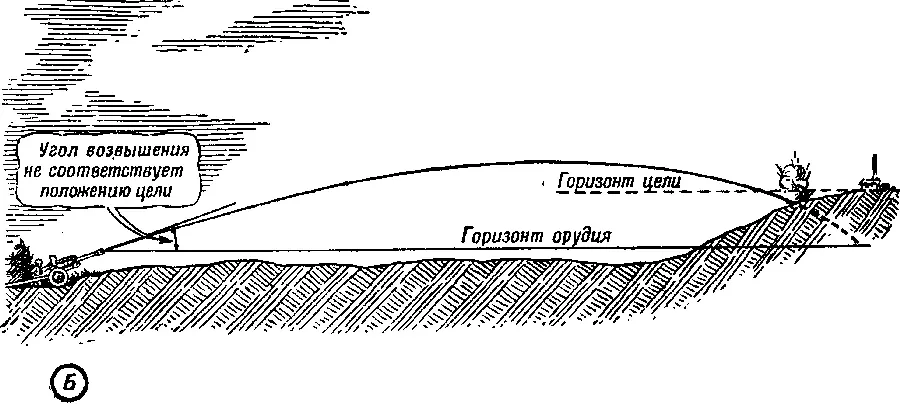

Рис. 273. Вертикальная наводка при различном положении цели относительно горизонта орудия:

А – цель расположена на горизонте орудия; при угле возвышения, равном углу прицеливания, снаряды долетают до цели; Б – цель выше орудия; при угле возвышения, равном углу прицеливания, снаряды не долетают до цели; В – угол возвышения равен сумме двух углов – угла прицеливания и угла места цели; снаряды долетают до цели

Нетрудно сообразить, что если цель оказывается ниже горизонта орудия, то нужно не складывать угол прицеливания с углом места цели, а, наоборот, из угла прицеливания нужно вычитать угол места цели.

Уровень позволяет во всех случаях точно отметить положение ствола, которому придан угол возвышения, – нужно только, поворачивая барабан уровня, вывести пузырек воздуха на середину.

Когда вы стреляете с открытой позиции по видимой цели, тогда отметка уровня нужна вам на случай, если цель вдруг исчезнет из виду" если ее, скажем, закроет дым или туман: вы сможете продолжать стрельбу. Вам уже нет нужды совмещать горизонтальную черту перекрестия панорамы с целью: достаточно совместить пузырек воздуха с серединой трубки уровня. И если пузырек стоит на середине трубки" значит, трубка вместе со стволом занимает прежнее положение, то есть ствол опять поставлен под нужным углом возвышения.

Еще важнее роль уровня при стрельбе с закрытой позиции, когда цель вообще не видна от орудия. В таком случае панорама нужна только для горизонтальной наводки, вертикальную же наводку выполняют при помощи уровня. При этом командуют установку прицела, отвечающую дальности стрельбы до цели по горизонту, и установку уровня, отвечающую углу места цели.

Как же тогда вы будете наводить орудие? Очень просто. Вы выдвинете прицел на скомандованное деление, установите уровень согласно команде и после этого, действуя подъемным механизмом, подведете пузырек уровня на середину. По положению пузырька уровня вы и будете судить о нужном положении ствола орудия в вертикальной плоскости" то есть о выполнении вертикальной наводки.

Таким образом, панорама, прицел и уровень дают возможность выполнить наводку очень точно как по видимой, так и по не видимой от орудия цели. Кроме того, панорама и уровень позволяют всегда восстановить наводку, если она почему–либо сбилась.

О том, как изменять вертикальную наводку, говорить подробно не стоит. Делается это так. Согласно полученной команде выдвигают или опускают прицел на требуемое число делений и затем, действуя подъемным механизмом, поднимают или опускают ствол до тех пор, пока пузырек уровня не выйдет на середину.
