Каждый наводчик знает правило: по команде "Левее" угломер надо уменьшить, а по команде "Правее" – увеличить. В данном случае наводчик должен уменьшить установку угломера на 1–10. На панораме стоял угломер 24–10. Теперь надо поставить 23–00. Как видно на рис. 265, на при уменьшении установки угломера на угол 1–10 оптическая ось панорамы (линия 30–0) повернется вправо на этот угол, и вертикальная черта перекрестия не будет совпадать с точкой наводки.

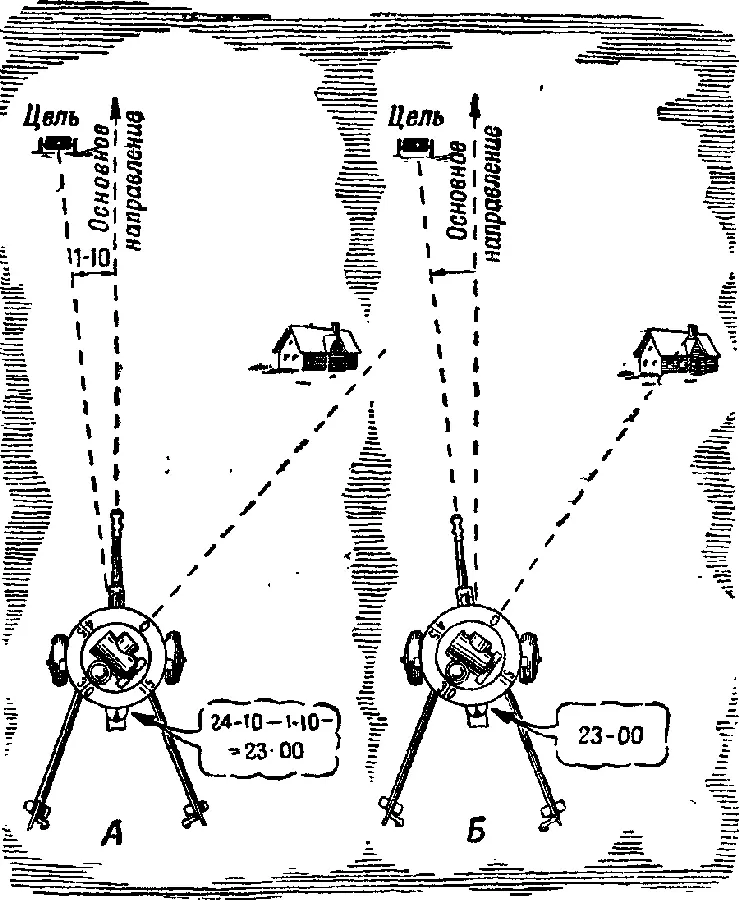

Рис. 265. Как навести орудие в цель, если известен угол между основным направлением и направлением на цель

Если же теперь наводчик, действуя поворотным механизмом, снова совместит вертикальную черту перекрестия с точкой наводки, то орудие повернется влево на угол 1–10 и будет направлено в цель (рис. 265, Б).

Так, пользуясь вспомогательными точками наводки, можно наводить орудие, не видя цели.

Итак, вы ознакомились с приемами горизонтальной наводки и можете придать стволу орудия направление на цель.

Надо еще знать, как придать стволу требуемый угол возвышения, чтобы снаряд пролетел расстояние от орудия до цели. Ствол должен быть поставлен под некоторым определенным углом к горизонту. Называется это вертикальной наводкой. Достигается такая наводка изменением положения ствола в вертикальной плоскости. Для вертикальной наводки служит специальный прибор, имеющийся на орудии, – прицел.

Основные части прицела (рис. 266) – стебель, дистанционный барабан и боковой уровень.

Стебель прицела – это изогнутый по дуге брусок, на верхнем конце которого помещается в корзинке знакомая уже вам панорама. Стебель может выдвигаться вверх и опускаться вниз в дуговом пазе корпуса прицела. Чтобы выдвинуть или опустить стебель, нужно вращать маховик прицела. С этим же маховиком соединен дистанционный барабан, на наружной поверхности которого имеется несколько шкал с делениями. Шкалы эти предназначены для стрельбы различными снарядами. При вращении маховика прицела вращается и дистанционный барабан, а его деления, соответствующие различным дальностям стрельбы, проходят мимо неподвижного указателя. Слева к стеблю прицела прикреплен боковой уровень, который при вращении барабана уровня поворачивается в вертикальной плоскости. При этом угол наклона оси уровня в "тысячных" можно отсчитать по шкале на коробке уровня с точностью до 1–00 и по шкале на кольце барабана – с точностью до 0–01.

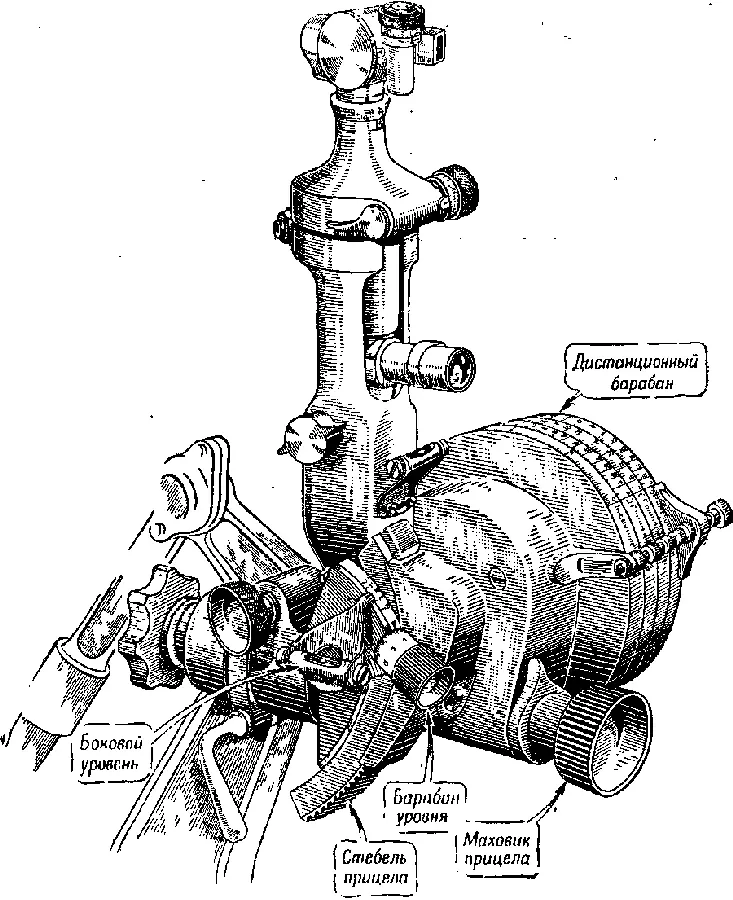

Рис. 266. Прицел 76–миллиметровой пушки образца 1942 года

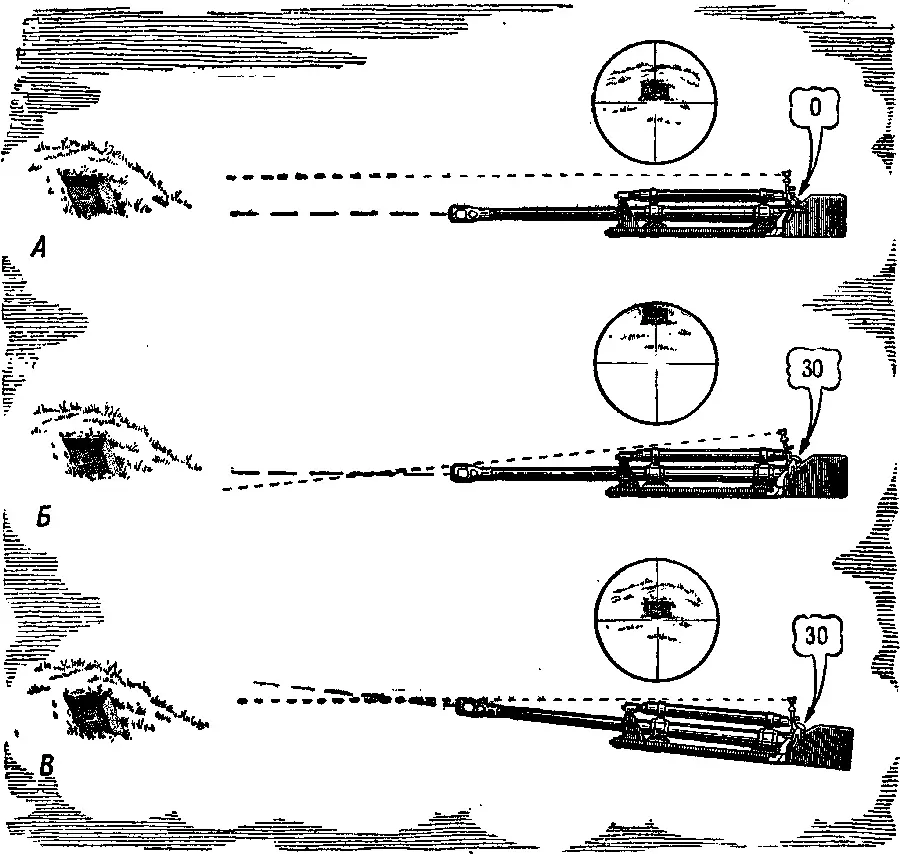

Рис. 267. Вертикальная наводка орудия (придание орудию угла возвышения) по видимой от него цели:А – прицел 0, оптическая ось панорамы параллельна оси канала ствола; Б – прицел 30, соответствующий расстоянию до цели; оптическая ось панорамы направлена ниже цели (перекрестие сошло с цели); В – при прицеле 30 орудие наведено в цель, то есть ему придан нужный угол возвышения

Как же производится вертикальная наводка?

Положим, что вы уже произвели горизонтальную наводку в видимую цель, которая находится точно на горизонте орудия, при этом горизонтальную черту перекрестия панорамы вы также совместили с целью. Прицел же у вас по Дистанционному барабану поставлен на деление 0 (против неподвижного указателя), то есть стебель прицела до отказа опущен вниз.

При такой /установке прицела ствол направлен как раз в цель (рис. 267, Л). Но стрелять при таком положении ствола вы не можете: снаряд не долетит до цели. Вы уже знаете, что ствол должен "смотреть" выше цели.

Пусть дальность до цели, в которую вы наводите орудие, равна 1500 метрам. При какой установке прицела на эту дальность нужно стрелять?

Ваша цель – амбразура оборонительного сооружения. Так как амбразура закрыта броневой заслонкой, вы должны вести стрельбу бронебойным снарядом, предварительно установив прицел на той шкале дистанционного барабана, которая имеет надпись "Бронебойный". Изменение установки прицела на одно деление этой шкалы изменяет дальность падения енаряда на 50 метров, а следовательно, при расстоянии до цели 1500 метров прицел надо установить на 30 делений.

Вы начинаете вращать маховик прицела и выдвигаете стебель его до тех пор, пока к указателю не подойдет то деление дистанционного барабана, около которого стоит число 30. Прицел, таким образом, установлен правильно. Но сгвол вы еще не двигали, он сохраняет прежнее свое положение, стоит не под тем углом, который вам нужен (рис. 267, Б).

Как привести ствол в нужное положение?

Тут вам поможет опять–таки панорама. Ведь она прикреплена к стеблю прицела. Выдвинув прицел, вы тем самым изменили положение панорамы: панорама наклонилась вперед, и ее перекрестие теперь "смотрит" ниже цели. Чтобы вернуть перекрестие панорамы в прежнее положение, вы, не трогая прицела, поднимаете дульную часть ствола и этим самым ставите ствол как раз под тем углом, который нужен. Поднимая дульную часть ствола, вы смотрите в окуляр панорамы. Как только вы увидите, что горизонтальная черта перекрестия совместилась с целью, вы сразу же перестаете поднимать дульную часть ствола (рис. 267, В). Вы направили перекрестие панорамы снова в цель и вместе с тем придали стволу нужный угол возвышения.

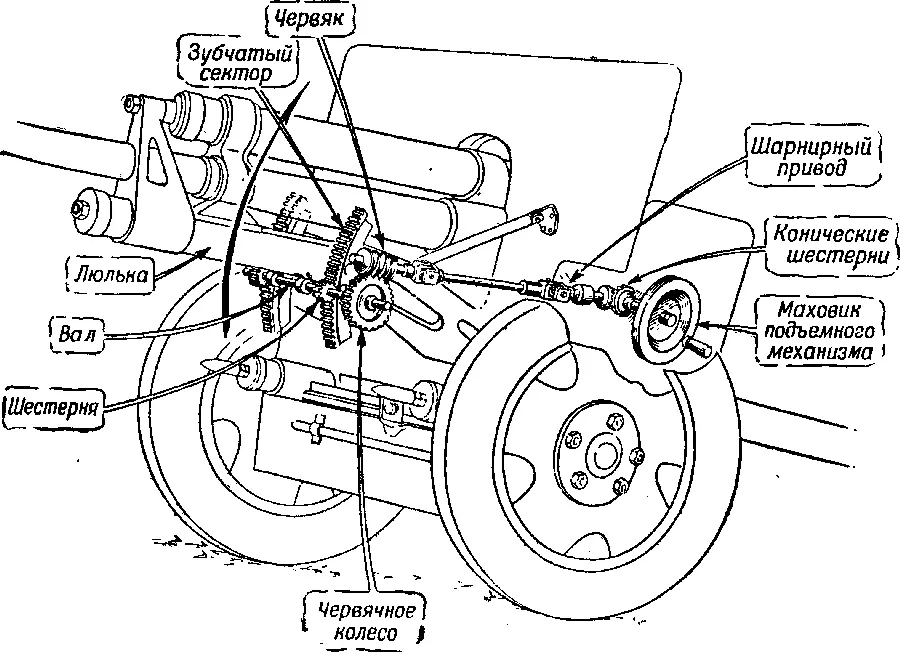

Рис. 268. Так устроен подъемный механизм 76–миллиметровой пушки образна 1942 года: вращение маховика передается (через коническую передачу) шарнирному приводу, # от него (через червячную передачу) валу с двумя шестернями, которые перекатываются по неподвижным зубчатым секторам; вал соединен с люлькой, поэтому при вращении вала люлька (со стволом) поворачивается в вертикальной плоскости

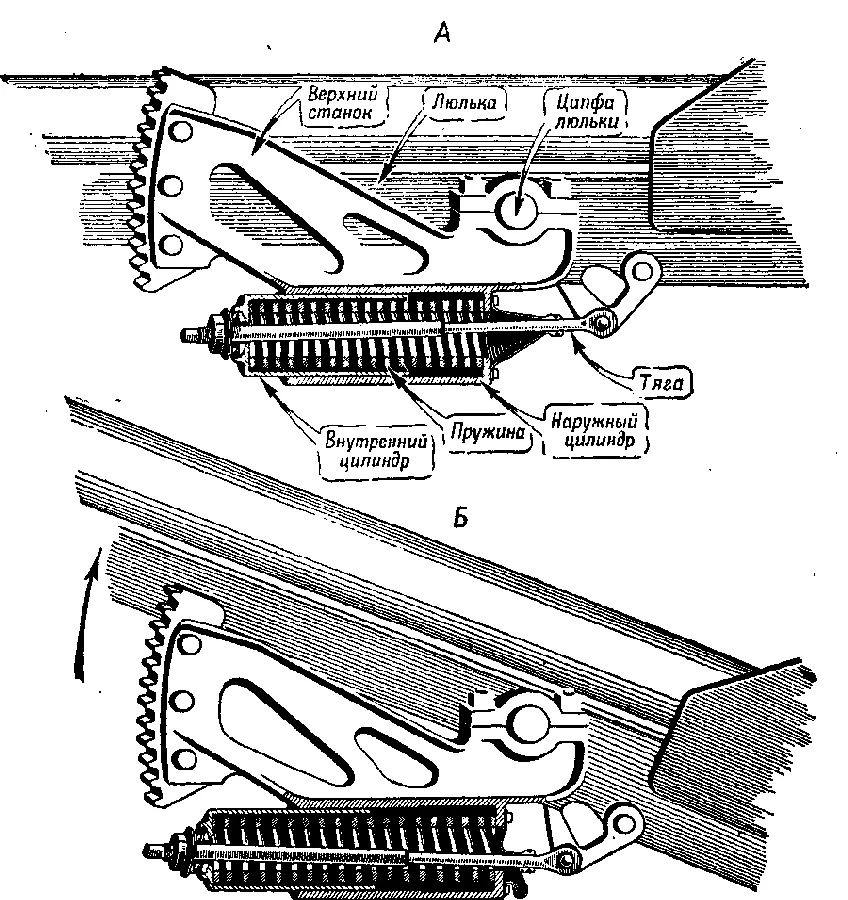

Рис. 269. Для уравновешивания ствола орудия применяется специальный уравновешивающий механизм:А – казенная часть орудия поднята; сжатая пружина оттягивает казенную часть орудия вниз; & – казенная часть орудия опущена; оттягивающее усилие пружины ослаблено

Для опускания и поднимания дульной части ствола вы пользовались подъемным механизмом пушки. Устройство подъемного механизма можно видеть на рис. 268. Механизм этот имеет маховик, который и нужно поворачивать при помощи рукоятки.

Работа подъемным механизмом не требует больших усилий, не смотря на то, что ствол имеет большой вес и часть ствола, находящаяся впереди цапф орудия, значительно тяжелее той части, которая находится сзади. Такое неравномерное распределение веса создает неуравновешенность частей ствола, качающихся около оси цапф.
