Также на самолетах МиГ-15бис и Як- 15 проходила испытания «крыльевая» система дозаправки от бомбардировщика Ту-2, которая, несмотря на дальнейшую отработку на самолетах МиГ-19 и Ту-16, развития не получила, так как не позволяла производить, в отличии от системы «Конус», одновременную дозаправку двух истребителей.

Для расширения боевых возможностей самолета МиГ 15бис в соответствии с Постановлением Совета Министров №5119-2226 от 15 декабря 1951г. и приказом МАП №1264 от 26 декабря 1951 г. в ОКБ-155 проводились работы по оснащению его различными вариантами подвесного вооружения для борьбы как с наземными, так и воздушными целями.

В мае 1952 г. на государственные испытания надо было предъявить самолет, оснащенный двумя пусковыми установками для снарядов С-21 (АРС-212). С этой целью в марте — апреле переоборудовали один самолет МиГ-15бис, получивший заводское обозначение СД-21, и 31 мая 1952 года его передали в ГК НИИ ВВС на госиспытания, которые он прошел с положительными результатами, и военные рекомендовали его в серийное производство.

На каждой консоли крыла СД-21, между стойкой шасси и замком ПТБ, были установлены по одной балке, на которые крепились пусковые устройства ПУ-21 для стрельбы реактивными снарядами С-21. Также на самолет установили прицел АП-21, обеспечивающий прицельную стрельбу PC на дальность от 400 м до 800 м, а из артиллерийского оружия — от 180 м до 800 м. Причем прицел АП-21, разработанный на базе серийного прицела АСП-ЗНМ, одновременную прицельную стрельбу из реактивного и артиллерийского вооружения не обеспечивал, так что перед прицеливанием необходимо было устанавливать тот или иной вид стрельбы. Реактивные снаряды С- 21 могли подвешиваться на ПУ и при наличии ПТБ, но перед стрельбой баки обязательно должны были сбрасываться. Во второй половине 1955 г., непосредственно в строевых частях, на всех самолетах, оборудованных реактивной системой АС-21 (в том числе и МиГ-17), была доработана система управления стрельбой для исключения имевших место случайных и преждевременных выстрелов снарядами С-21.

Истребитель МиГ-15бис (СД-21) с реактивной системой АС-21 и 260-литровыми ПТБ.

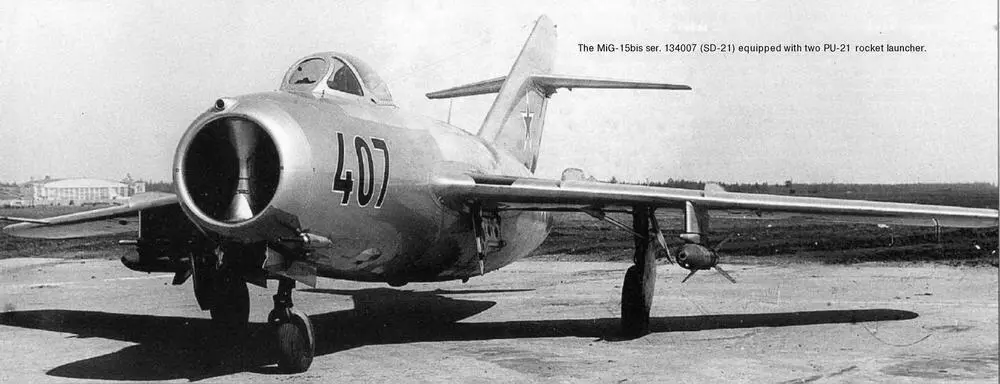

Истребитель МиГ-15бис №134007 (СД-21), оборудованный двумя пусковыми установками ПУ-21 для стрельбы реактивными снарядами С-21.

В июле 1952 года был разработан проект, выпущены и отправлены рабочие чертежи в филиал ОКБ на заводе №21 для оснащения МиГ-15бис двумя блоками с 8 снарядами АРС-57 в каждом. На заводе №21 переоборудовали один самолет СД-5, который успешно прошел испытания в сентябре 1952 г. Кроме того, по договору с ОКБ-16 был оборудован и проходил заводские испытания самолет СД-57, оснащенный двумя экспериментальными блоками с 12 снарядами АРС-57 в каждом. Блок подвешивался на штатные места установки подвесных баков.

П омимо этого, для борьбы с бомбардировщиками самолет МиГ-15бис (СД-10) оснастили двумя противосамолетными бомбами ПРОСАБ-100 и 29 февраля 1952 года предъявили на испытания в ГК НИИ ВВС, а через месяц военным передали самолет СД-25 с двумя бомбами ПРОСАБ-250. Однако проведенные испытания показали, что при полетах самолетов с подвешенными тонкостенными бомбами ПРОСАБ происходит деформация их корпусов упорами моста спецподвески. Для устранения этого явления были разработаны новые упоры с увеличенной опорной поверхностью, которые после контрольных испытаний были рекомендованы для установки на истребителях МиГ-15бис.

ОКБ-115 также не осталось в стороне и разработало систему «Град», предназначенную для постановки воздушных минных полей в целях поражения соединений бомбардировщиков или отдельных самолетов противника, а также для нарушения строя бомбардировщиков. Помимо самолета Як-23 заградительная система «Град» устанавливалась и на истребителе МиГ-15бис.

У МиГа, оснащенного системой «Град», вместо подвесных топливных баков к крылу подвешивались два контейнера с 56 минами в каждом. Контейнер по форме и размерам был аналогичен серийному ПТБ и разбит на семь отсеков. Каждый отсек снабжался карабином, к которому подсоединялись головная мина серии (штатная серия 8 мин). Нижняя часть контейнера закрывалась двумя парами управляемых створок. Принудительное выталкивание мин из отсеков осуществлялось пневматическими толкателями, которыми были снабжены все отсеки контейнера.

Мины из левого и правого контейнеров с брасы вались одновременно, причем сбрасывание можно было производить либо поочередно: сначала из задней группы отсеков, а затем из передней, либо сразу из обеих групп отсеков. В том и другом случае сбрасывание было серийное: от седьмого отсека к первому.

Размещение и сбрасывание мин

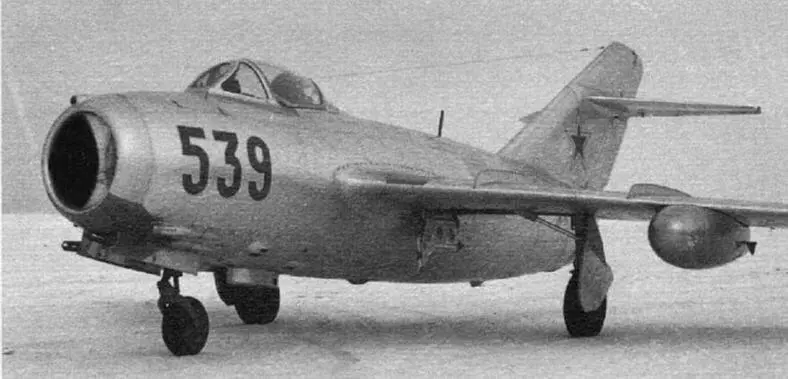

МиГ-1 5бис №135039, оборудованный контейнерами системы «Град».

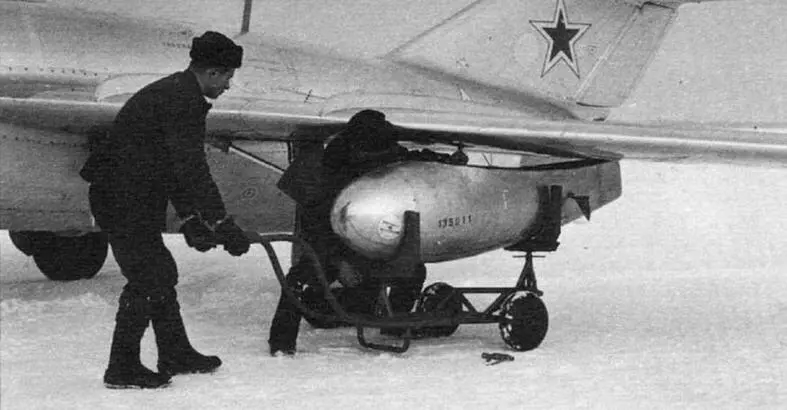

Транспортировка, снаряжение, подвеска и съем контейнеров производились при помощи тележки РП39-0.

После проведения в конце 1952 г. специальных летных испытаний в ГК НИИ ВВС два переоборудованных самолета МиГ-15бис № 13501 1 и № 135039 были возвращены в ОКБ для устранения выявленных дефектов. Заводские контрольные испытания проходили в период с 2 марта по 18 апреля 1953 г. Испытания проводил ведущий летчик-испытатель Ф.Л. Абрамов.

Основные тактико-технические характеристики системы «Град», полученные в процессе испытаний, подтвердили эффективность доработок по устранению дефектов, основными из которых были: повреждение контейнеров и крыла самолета от ударов мин, перепутывание парашютов мин (применено принудительное выбрасывание, исключающее эти дефекты) и невозможность подвески контейнера на МиГ- 15бис с держателями Д4-50. Летные испытания показали безотказность действия и надежность системы «Град», а также простоту ее эксплуатации. Однако решением 6 ГУ МАП в августе 1953 г. работы по теме «Град» были прекращены.

На этом работы по оснащению «бисов» различными вариантами подвесного вооружения не закончились. В дальнейшем для расширения боевых возможностей МиГ-15бис, находящихся на вооружении истребительно-бомбардировочных частей ВВС, в ОКБ-155 была разработана техническая документация, а заводом №21 произведено переоборудование серийного самолета МиГ-15бис №28 153 1 1 в вариант истребителя-бомбардировщика (одновременно проводились работы и на самолете МиГ-17 №54210565). Данное мероприятие проводилось на основании плана опытно-конструкторских работ, утвержденного Главнокомандующим ВВС 25 января 1958 г.
