И. Желтов - Танки БТ. часть 1. “Колесно-гусеничный танк БТ-2”.

Первый образец моста длиной 8 м и массой 750 кг имел металлическую конструкцию с деревянным настилом. Второй образец моста длиной 9 м и массой 1200 кг имел усиленный деревянный настил и входил в комплект многопролетного моста, состоявшего из одного танка БТ-2 с тремя мостовыми пролетами, из них два — с выдвижными опорами. Мост мог использоваться для преодоления различного рода противотанковых препятствий, а также для устройства парома для танковой переправы на лодках НЛП и Н2П. Многопролетный мост наводился путем последовательной установки отдельных пролетов, жестко соединенных между собой. Установка как многопролетного моста, так и однопролетного на препятствие производилась без выхода экипажа из машины. Экипаж СБТ состоял из двух человек.

Каждый отдельный пролет моста укладывался на машину БТ на специальное опорное приспособление и приводился в действие рычагами, имевшими привод от танкового двигателя. В состав привода входили два червячных редуктора, вал с подъемными рычагами, промежуточный вал и рычаги управления. Металлический двухколейный мост имел выдвижную опору и замки для автоматического управления при его наводке и укладке на машину. Конструкция замков была заимствована от СТ-26 (саперный танк на базе Т-26) с некоторыми изменениями — замки поперечных подкосов были разработаны для работы в обе стороны, а также изменена конструкция механизма складывания ног и конструкция замков продольных подкосов. Опора моста состояла из ног длиной 3,5 м, продольных и поперечных подкосов в виде телескопических штанг. К нижней части ног крепились башмаки с ребристой опорной поверхностью.

Наводка однопролетного моста на горизонтальное препятствие производилась за 30-50 с, на вертикальное — за 1,5-2,5 мин.

В транспортном положении передний конец моста выступал за корпус машины на 2 м вперед и 1 м назад. По сравнению с линейным танком центр тяжести был смещен в сторону носовой части корпуса, что ухудшило условия работы узлов ходовой части.

Сектор обстрела из пулемета составлял всего лишь 15 градусов вперед. Отсутствие кругового вращения башни и меньшая по сравнению с корпусом толщина брони послужили также причиной, по которой саперный танк не был принят на вооружение.

Машина массой 11 т развивала среднюю скорость движения на колесном ходу до 35-40 км/ч, на гусеничном до 25 км/ч и имела запас хода на колесном ходу 200 км, на гусеничном 120 км.

Деревянный мост на ВТ (ДМ ВТ) конструкции Александрова был разработан в 1934 году в мастерских НИИ ИТ РККА и мастерских инженерного склада в Жулянах и предназначался для преодоления линейными танками ВТ рвов шириной до 6 м и эскарпов высотой 2-2,5 м. Всего было изготовлено 50 мостов и 10 комплектов креплений.

Деревянный мост мог изготавливаться в войсковых мастерских. Для установки моста требовался ряд конструктивных изменений корпуса машины, связанных с его креплением. Установка моста на препятствие производилась без выхода экипажа из танка с помощью деревянного бруса с тросами, который крепился в передней части моста. Брус автоматически сбрасывался, захватывался гусеницами танка, тросы натягивались, мост приподнимался и опрокидывался на препятствие. Конструкция моста была ненадежна и после пятикратного применения к дальнейшему использованию была непригодна. Передвижение машин по наведенному мосту допускалось только на первой передаче со скоростью не выше 6-7 км/ч. Укладка моста, имевшего массу 750 кг, на танк производилась командой из 8 человек. Установленный на машине мост затруднял маневренность танка. При установке моста на ВТ-2 огонь из основного вооружения танка мог вестись лишь в секторе 220 градусов.

Испытания показали низкую надежность конструкции деревянных ковриков.

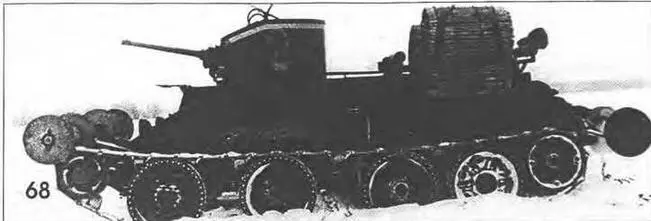

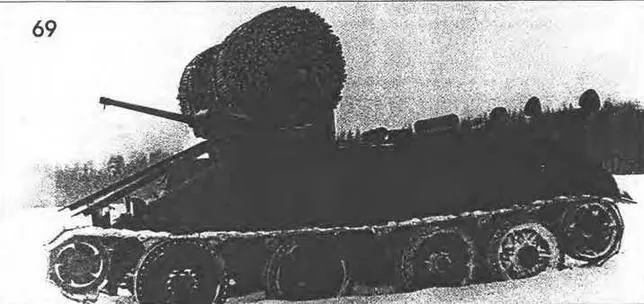

Бесконечные деревянные коврики КБТ, конструкции НИИИТ КА в походном положении, подготовлены к установке и во время испытания.

Аналогичный мост был разработан и изготовлен для танка Т-26. Он предназначался для обеспечения преодоления линейными танками рвов шириной до 5,5 м. Дальнейшие работы по этим мостам были признаны нецелесообразными.

Для преодоления танками БТ-2 отдельных заболоченных участков местности или снежной целины в 1934 году в мастерских НИИИТ РККА были разработаны и изготовлены специальные коврики (КБТ). Опытный образец приспособления был изготовлен в единственном экземпляре.

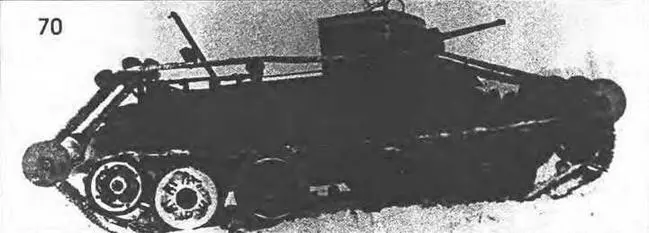

При установке приспособления на танк стрельба из основного вооружения машины в переднем секторе была ограничена 40-50 градусами. После применения приспособления и его сброса круговой обстрел восстанавливался. Наблюдение с места механика-водителя было ограничено из-за стоек и барабанов приспособления. Коврики перед установкой на машину наматывались на специальные барабаны, закрепленные на оси, которые аналогично фашинам по наклонным доскам накатывались в вилки УКСТП командой из 4-5 человек. Укладка ковриков на местность производилась без выхода экипажа из машины: подходя к препятствию, механик-водитель через тросовый привод сбрасывал подкидной брус с тросовым приводом под гусеницы танка, при прохождении через брус трос натягивался и разматывал коврики. Скорость движения танка по укладке составляла 4-5 км/ч. Движение танка было возможно только по прямой. После прохождения 45- метрового препятствия барабаны при необходимости сбрасывались с танка или производилась укладка ковриков обратно на машину экипажем из двух человек за 30 мин. Масса приспособления составляла 500 кг. Дальнейшего развития приспособление не получило.

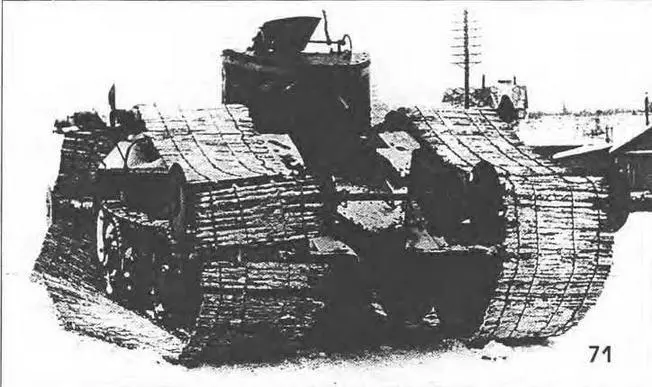

Дополнительная деревянная гусеница для танков БТ-2 была разработана и изготовлена в мастерских НИИБТ Полигона в 1934 году и предназначалась для обеспечения возможности танкам БТ преодолевать болотистую местность с использованием подручных средств, которые могли быть изготовлены силами батальонной мастерской. Опытные образцы проходили полигонные испытания в 1934-1935 годах.

Деревянная гусеница надевалась и закреплялась на основной гусенице машины с помощью скоб. Скорость движения при преодолении препятствия составляла 5 км/ч. Движение машины осуществлялось только по прямой и допускало при необходимости поворот машины не свыше 12 градусов. Время укладки гусеницы после преодоления препятствия — 40 минут. За счет установки приспособления среднее удельное давление на фунт снижалось с 0,585 до 0,350 кгс/см2, что обеспечивало возможность машине преодолевать болото глубиной 1,5 м и шириной 80 м.
