И. Желтов - Танки БТ. часть 1. “Колесно-гусеничный танк БТ-2”.

Болотоходная гусеница на БТ (БГБТ) была разработана и изготовлена в мастерских НИИИТ РККА в 1935 г. и предназначалась для преодоления линейными танками болотистой местности. Был изготовлен и прошел испытания опытный образец.

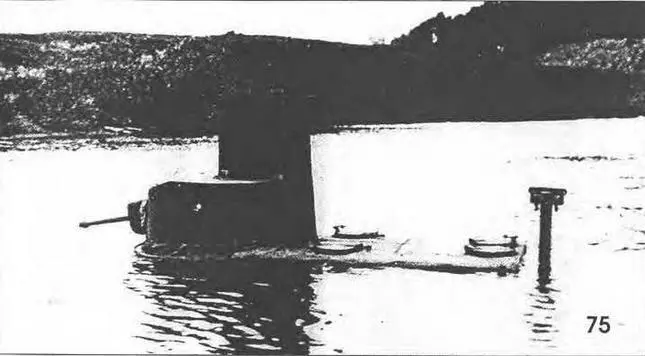

1.Общий вид танка БТ-2ПХ с установленным оборудованием для подводного хода и преодоление им водной преграды.

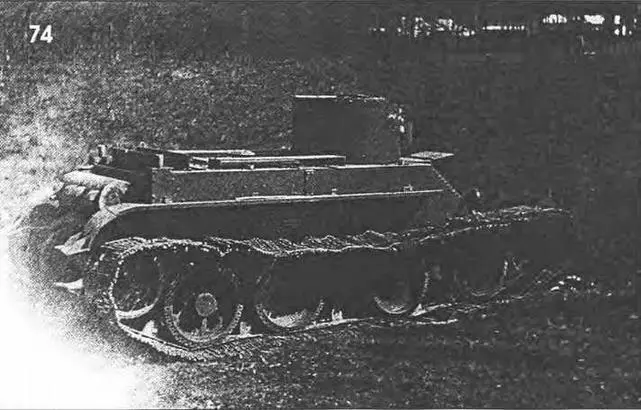

БТ-2 с установленной деревянной болотоходной гусеницей во время движения по заболоченному участку.

Болотоходная гусеница устанавливалась на линейный танк в непосредственной близости перед преодолеваемым препятствием и представляла собой накладные траки, устанавливаемые сверху на траки стандартной гусеницы танка. Монтаж приспособления осуществлялся командой из 3 человек за 2,5 часа. Масса болотоходной гусеницы — 250 кг. Скорость движения с установленной болотоходной гусеницей достигала 10 км/ч, наименьший радиус поворота на болоте — 10-15 м. Среднее удельное давление на грунт при использовании приспособления составляло 0,273-0,3 кгс/см².

Дальнейшего развития приспособление не получило.

В целях повышения подвижности танков серии БТ, в частности повышения возможности преодоления водных преград, начиная с 1933 года велись работы по оснащению танков оборудованием для подводного вождения (хода). И хотя в те годы данный способ преодоления водных преград не получил должного распространения, накопленный опыт, при проведении испытаний, был в последующем учтен и широко использован.

Танк подводного хождения БТ-2ПХ был создан в 1934 году на базе серийного танка БТ-2. Работы по машине были начаты в конструкторском бюро завода N 183 еще в 1933 году. Разработанное оборудование было опробовано в Белорусском военном округе при прохождении брода глубиной 4 м. Машина отличалась от линейного танка установкой специальных приспособлений, обеспечивающих герметизацию машины, подвод воздуха и отвод выхлопных газов.

Моторное отделение танка перекрывалось специальным коробом с четырьмя люками, изготовленным из жести и крепившимся к корпусу танка с помощью болтов. Два передних люка использовались для охлаждения радиаторов, а два задних — для выхода воздуха из трансмиссионного отделения при движении танка к водной преграде.

Для отвода охлаждающего воздуха из моторно-трансмиссионного отделения устанавливались две трубы, соединенные между собой для обеспечения жесткости брезентом. Для питания воздухом экипажа и двигателя устанавливалась третья труба. Герметизация машины обеспечивалась с помощью брезентовых уплотнений погона башни, маски пушки и пулемета, который перед этим снимался и укладывался внутри машины. Подготовка танка к подводному хождению командой из трех человек занимала 1,5 часа.

Выпуск выхлопных газов осуществлялся в воду, для чего на высоте 0,5 м устанавливаюсь клапаны выпуска отработавших газов.

Охлаждение двигателя при движении под водой осуществлялось через краны, установленные на танке и обеспечивающие поступление в систему охлаждения двигателя забортной воды. Скорость движения танка под водой 3 км/ч.

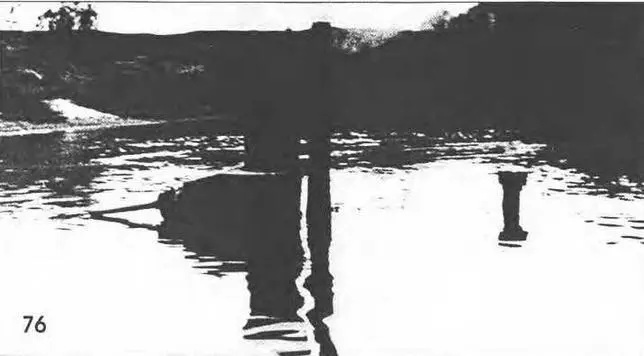

Преодоление танком БТ-2ПХ водной преграды.

.Танк БТ-2ПХ вид спереди и сзади.

Для эвакуации экипажа из затонувшей машины на крыше башни устанавливалась спасательная труба прямоугольного сечения (450x550) высотой 1 м.

Данная конструкция обеспечивала форсирование водных преград по дну глубиной до 3 м и шириной до 1 км и позволяла открыть огонь после выхода на другой берег уже через 5 минут после проведения работ, требующих выхода экипажа из машины. Однако эта конструкция была громоздкой и имела недостаточно прочную конструкцию ограждения спасательного люка.

В то время когда в России производство БТ постепенно все больше и больше набирало обороты, за океаном Департамент вооружений США в очередной раз «вставлял палки в колеса» быстроходных танков, создаваемых У. Кристи. Дело в том, что еще в период Первой мировой войны, во время испытаний первых машин, между эксцентричным и практически не управляемым конструктором и чиновниками Департамента зародилась неприязнь, которая к началу 30-х годов достигла своего апогея. Даже после того как в середине января 1933 года на столе Начальника пехоты в Вашингтоне появился положительный отчет N 620 «О испытании среднего колесно-гусеничного танка (Кристи) Т-3», в котором, в частности, отмечалось, что «...пехотный совет придерживается того мнения, что колесно-гусеничный танк является наиболее подходящим для пехоты и что танки Кристи намного превосходят все другие танки, построенные до настоящего времени, и поэтому Пехотный совет рекомендует немедленно принять средний танк Т-3 («Кристи») стандартом.». Департамент вооружений все равно блокировал дальнейшее финансирование постройки Т-3 для американской армии.

Всего же Кристи удалось в период с октября 1931 по май 1932 года поставить согласно контракту 126 семь вышеупомянутых танков. Причем три танка, вооруженных 37-мм пушкой и 7,62-мм пулеметом, под маркой Medium Т.З получила пехота, а четыре остальных, получивших обозначение Combat Car Т.1, — кавалерия. Причем Т.1 были вооружены лишь 12,7-мм крупнокалиберным пулеметом.

В 1932 году взаимоотношения Кристи с Департаментом вооружений окончательно испортились, так как чиновники напрочь отвергли его широко разрекламированную безбашенную модель М.1932 «летающего танка», сообщения о котором появились даже в ряде американских газет.

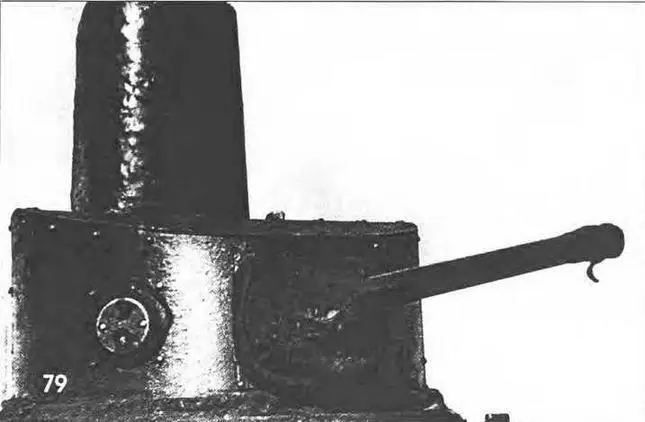

Уплотнение маски пушки на танке БТ-2ПХ. На крыше башни установлена цилиндрическая воздухопитающая труба-лаз.

Дж. У. Кристи в цехе завода наблюдает за сборкой танка своего проекта.

У. Кристи демонстрирует танк “Combat Car Т.1" представителям Департамента вооружений США.
