И. Желтов - Танки БТ. часть 1. “Колесно-гусеничный танк БТ-2”.

Колесно-гусеничный танк БТ-32 по своей компоновочной схеме повторял ранние модели танков Кристи образца 1928 года без вооружения и башни. Броневая защита противопульная, выполненная из стальных броневых листов толщиной 8 мм, сваренных между собой. В качестве силовой установки использовался авиационный двенадцатицилиндровый V-образный карбюраторный двигатель «Испано-Сюиза» с жидкостным охлаждением мощностью 750л.с. Механическая коробка передач обеспечивала три передачи переднего хода и одну передачу при движении назад. При движении танка на колесном ходу для поворота машины использовались передние управляемые колеса, при движении на гусеницах — бортовые фрикционы. По сравнению с прежними моделями была улучшена рессорная подвеска, наружная амортизация двухскатных опорных катков была заменена пневматическими шинами с гусматиком. Диски катков были выполнены из дюралюминия.

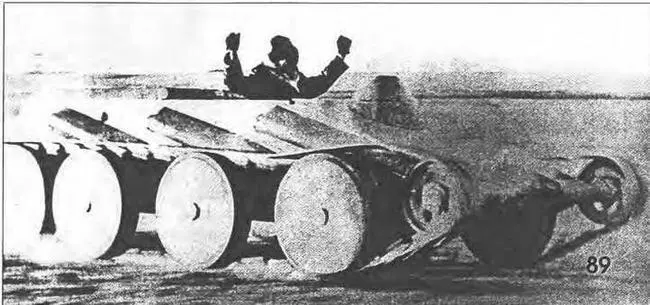

Один из прототипов «летающего танка» на испытаниях.

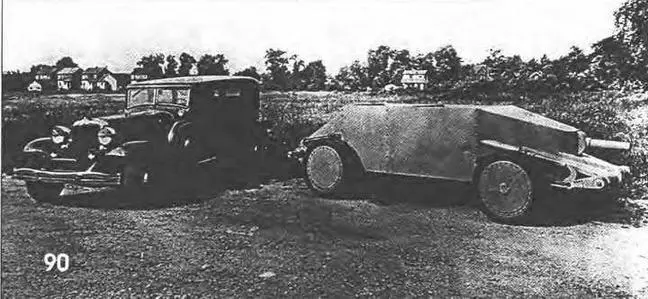

Опытный образец «летающего танка» М.1933.

В первый же день во время 30-км пробега на гусеничном ходу по маршруту ХПЗ-Безлюдовка-ХПЗ гребни траков левой гусеницы нашли на пневматические покрышки опорных катков и повредили их. Для продолжения испытаний их пришлось заменить.

Во время второго выезда 8 сентября в районе Липцы на 35-м км движения произошла авария: повторился первый дефект (от 4.09), а также вышла из строя большая полуось бортовой передачи и погнулись зубцы с ведущими роликами палевом ведущем колесе. Неисправную машину пришлось танком БТ-5 на колесном ходу отбуксировать на завод.

Третий пробег на колесном ходу по маршруту ХПЗ-Чугуев и обратно также не прошел гладко. Уже на 18-м км после начала движения было обнаружено повреждение пневматических покрышек не только управляющих, но и опорных катков левой стороны. После устранения (уже который раз) дефектов машина своим ходом вернулась на ХПЗ, пройдя таким образом 36 км.

22 сентября колесный пробег протяженностью 75 км прошел вполне удовлетворительно. Из-за отсутствия на ХПЗ пневматических шин на испытываемом образце БТ-32 частично были использованы опорные (управляющие) катки от БТ-5 и оригинала «Кристи» М. I940 — вторая пара опорных катков. Сточки зрения истории наиболее интересным был 5-й выезд. Дело в том, что БТ-32 участвовал в параде 7 ноября 1933 года в г: Харькове. Промчавшись с ветерком от стен завода до площади Дзержинского и обратно, председатель комиссии по испытанию БТ-32 Петров засчитал машине эти пройденные I5 км с общей оценкой «удовлетворительно».

Во время последнего, 6-го, выезда, состоявшегося 11 ноября, при движении на гусеничном ходу на II передаче из-за низкой жесткости сломалось ведущее колесо гусеничного хода. Проведенные испытания показали, что надежды на улучшение конструкции ходовой части и силовой передачи серийно выпускаемых БТ за счет изучения последней модели «Кристи» не оправдались. БТ-32, как и его предшественники, не отличался высокой надежностью. Вот почему в ноябре 1933 года, когда Ворошилов обратился к Председателю Комиссии Обороны Молотову с просьбой о закупке сверхлегкого быстроходного колесно-гусеничного танка М.1933, он получил отказ.

Параллельно с разработкой аэротанков американским конструктором в нашей стране также была предпринята попытка создания “летающего танка”. Так, 19 января 1933 года конструкторскому бюро под руководством Рафаэлянаа Управлением Механизации и Моторизации РККА было выдано задание на разработку проекта летающего танка. Совместными усилиями 9 конструкторов ЦАГИ и завода № 9 уже через месяц был разработан летающий колесно-гусеничный танк БТ.

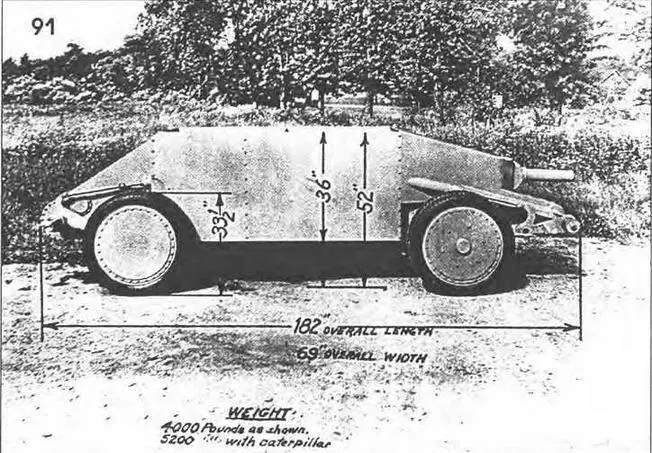

"Летающий танк» М.1932 с установленным вооружением.

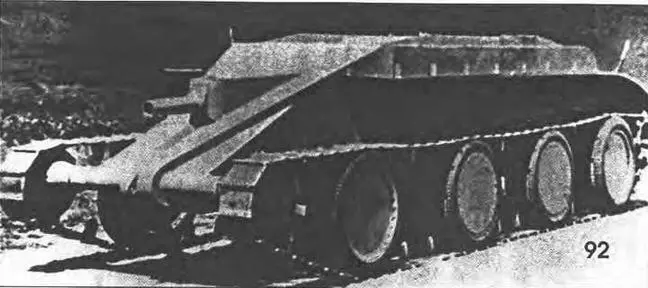

Разрушение покрышек катков танка БТ-32 на испытаниях. Осень 1933 г.

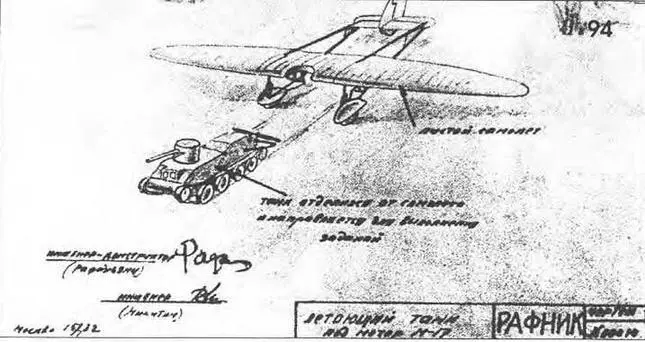

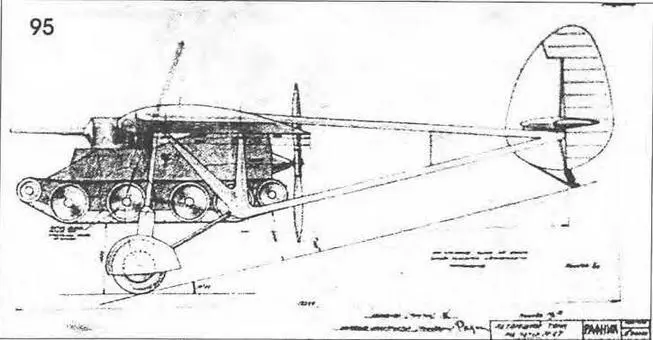

Проект «Летающего танка», разработанный КБ под руководством Рафаэлянца. 1933 г.

Проект машины заключался в подвеске колесно-гусеничного танка типа БТ к безмоторному шасси самолета. Воздушный винт приводился во вращение с помощью механической передачи от двигателя танка. При посадке танка осуществлялось отсоединение машины от шасси самолета без выхода экипажа. В ходе работ над проектом были рассмотрены еще два варианта летающего танка — проекты инженеров ЦАГИ Добровольского, Самсонова и Камова. Проект Добровольского и Самсонова отличался от проекта Рафаэлянца конструкцией гидравлической передачи мощности на воздушный винт. Проект Камова был основан на принципе автожира — танк-вертолет. В этом случае летающее приспособление постоянно находилось на танке и при действии машины на земле автоматически складывалось на ней. Первые два проекта требовали больших посадочных площадок. В третьем проекте при посадке и взлете могли быть использованы малые площадки — до 50 м. Деревянный макет был изготовлен по первому проекту и 31 марта 1933 года даже был испытан в аэродинамической трубе.

Компоновочная схема танка была выполнена по типу танка БТ, но отличалась от него формой корпуса и установкой вооружения. В качестве основного вооружения на танке устанавливалась 20-мм автоматическая пушка с боекомплектом 500 выстрелов или пулемет ДТ во вращающейся башне. Экипаж машины 2 человека. Броневая защита танка была противопульной, выполненной из броневых листов толщиной 8, 6 и 4 мм. В конструкции корпуса предусматривалось использование легких сплавов и специальных сталей.

В кормовой части машины продольно устанавливался двенадцатицилиндровый карбюраторный двигатель М-17 мощностью 650 л.с., который обеспечивал танку с боевой массой 5-5,5 т (вместе с приспособлением) максимальную скорость на колесном ходу до 70-80 км/с, на гусеницах — до 50-60 км/ч, в воздухе — до I60 км/ч и запас хода на колесах 150 км, в воздухе — 250 км.

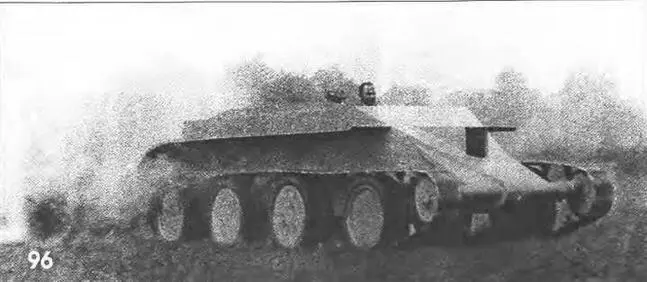

«Летающий танк» М.1932 в погоне за скоростью.
