А. Скворцов - Гвардейский крейсер Красный Кавказ (1926-1945)

Общекорабельная система приборов управления стрельбой (ПУС) образца 1928 года в составе имела прибор автомата курсового угла и расстояния (АКУР) и два (по одному на грот и фор-марсах) командно- дальномерных поста КДП-6 (заводской индекс Б-22), обеспечивающая стрельбу всем главным калибром по одной или двум наблюдаемым или одной периодически скрывающейся из виду движущимся надводным целям, либо по одной или двум видимым наземным целям. В систему приборов управления огнем также входили четыре визира командиров башен ПП-1300-1, четыре башенных прицела ПП-1200-1300-Н, корабельные дальномеры: ДМ-6 2 шт. (в составе КДП-6), ДМ-3 2 шт. и ДМ-1,5 2 шт. Визир командира башни ПП-1300-1 и прицел башенного наводчика ПП-1200-1300-П имели увеличение в шесть крат, поле зрения - 8°, сектор визирования по горизонтали - 360°, перескопичность - 1,3 м.

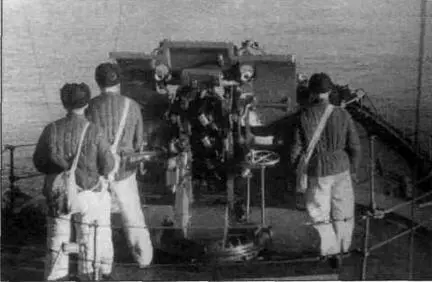

Автомат фирмы "Виккерс", установленный на башне главного калибра "Красного Кавказа"

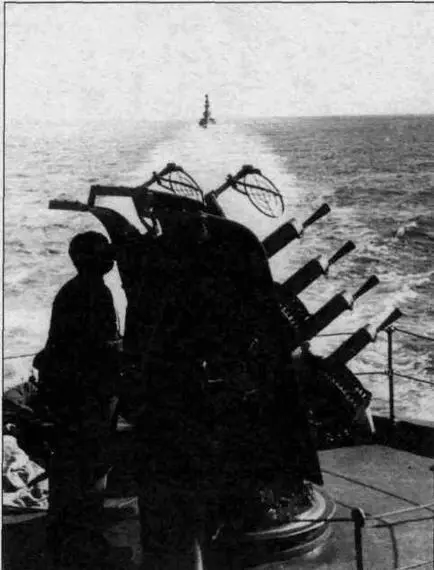

Четырехствольная установка 12,7-мм автоматов фирмы "Виккерс" на крыше третьей башни 180-мм орудия

Дальномер ДМ-6 имел стереобазу 6 м, увеличение 14 и 28 крат и поле зрение соответственно 1°48' и 1°30', предел измерения дистанций - 18-250 кб, предел автоматической передачи дистанций от 18 до 250 кб. диаметр трубы 300 мм, массу 560 кг.

Дальномер ДМ-3 имел стереобазу 3 м, увеличение 14 и 28 крат и поле зрения соответственно 1°48' и 1°30', предел измерения дистанций от 9 до 250 кб, предел автоматической передачи дистанций от 9 до 220 кб., диаметр трубы 300 мм, массу 370 кг.

Дальномер ДМ-3 имел стереобазу 1,5 м, увеличение 13 и 24 крат и поле зрение соответственно 3°45' и 1°53', предел измерения дистанций от 5 до 120 кб (возможность автоматической передачи дистанций отсутствовала) диаметр трубы 200 мм, массу 130 кг.

В командно-дальномерном посту КДП-6 (Б22) находились дальномер ДМ-6 с визиром наводки, 5-м стереотруба СТ-5 с визиром горизонтальной и вертикальной наводки и визиром центральной наводки марки ЕП, две телескопических трубы наводчика, электропривод предварительного наведения, отслеживание цели в горизонтальной и вертикальной плоскостях производилось в режиме ручного наведения.

Данные наводки поступали на башенные приборы-указатели углов горизонтального и вертикального наведения. Подготовка данных для стрельбы и руководство стрельбой осуществляли управляющий огнем по визированию мест падений снарядов и замерам дистанций до них и цели. Расчет командно-дальномерного поста составлял шесть человек (без учета управляющего огнем). Бронирование поста отсутствовало, вес поста равнялся 8,5 т.

При вступлении корабля в строй на нем находились четыре 102-мм палубные артиллерийские установки Б-2. В 1934 г. их заменили четырьмя 100-мм установками системы Минизини производства итальянской гирмы “Одеро-Терни-Орландо”. В августе 1942 г. на корабле установили еще две таких установки, снятых с потопленного крейсера “Червона Украина”. Позднее зенитную артиллерию усилили двумя 76,2-мм корабельными установками 34-К (установлены в апреле-мае 1942 года; сняты зимой 1944/45 годов).

Управление стрельбой 100-мм зенитных установок системы Минизини осуществлялось двумя системами ПУС образца 1931 года (стрельба артиллерийских установок на самоуправлении.), а стрельбой орудий 34-К — ПУС системы Гейслера.

Одноствольная 102-мм палубная артиллерийская установка Б-2 (калибр канала ствола 101,6 мм или 4 дм) имела полную длину ствола 4572 мм, унитарный боезапас, ручную подачу и досылку патрона, клиновый затвор ручного действия и скорострельность: проектную 6-12 выстр./мин; практическую 4-6 выстр./мин. Система продувания ствола - отсутствовала. Углы вертикального наведения колебались в пределах от -5° до +60°. Снаряд имел максимальную начальную скорость 755 м/сек и максимальную дальность стрельбы 90,0 кб. Наведение установки (прицел типа Б-2) осуществлялось вручную.

100-мм универсальная артиллерийская установка системы Минизини имела два лейнированых ствола длиной 5000 мм, унитарный боезапас ручную подачу патронов, клиновый затвор ручного действия (время открывания и закрывания затвора - 2 сек). Досылка патрона в канал ствола производилась пневматическим досылателем. Живучесть лейнера при боевых зарядах составляла 500 выстрелов, скорострельность установки 12 выстр./мин, система продувания ствола отсутствовала. Углы вертикального наведения колебались от -5° до +78°. Максимальная начальная скорость снаряда равнялась 880 м/сек, максимальная дальность стрельбы - 118,8 кб, максимальная досягаемость по высоте - 9800 м. Установка наводилась вручную (скорость горизонтального наведения 13° в сек, вертикального 7° в сек). Измерение дистанций до цели и прицеливание осуществлялось дальномером типа ОО-З производства итальянской фирмы “Галилео”. Установка имела бронирование: лобовой и боковых стенок, крыши щита - 8 мм, массу - 15,03 т и расчет из 16 чел.

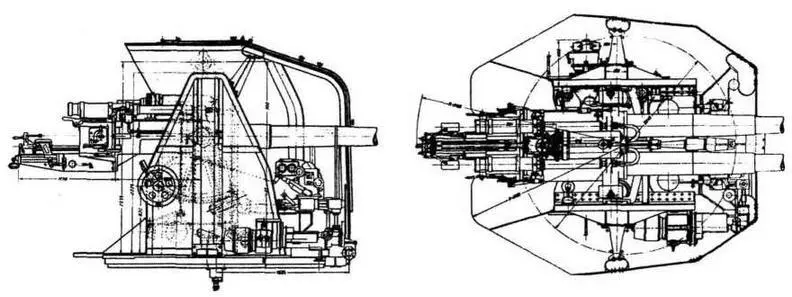

Схема общего расположения А У системы Минизини

Отличие артиллерийской установки типа Минизини от отечественных зенитных установок было в размещении качающейся части на механизме “подъема-опускания” цапф для выставления зарядной каморы при любых углах возвышения ствола на удобную для заряжания высоту. В диапазоне углов возвышения ствола от -5° до +25° величина высоты цапф оставалась постоянной и имела значение 1,42 м. По мере увеличения угла возвышения ствола в диапазоне от +25° до +50°, цапфы постепенно поднимались до высоты 2,32 м и далее, по мере последующего увеличения угла возвышения ствола вплоть до предельных +78°, продолжали оставаться фиксировано на том же уровне.

На крейсере имелся боекомплект 31 300 100-мм патронов.

Дальномер типа ОО-З фирмы “Галилео” имел стереобазу 3 м, увеличение - 14 и 28 крат и поле зрение соответственно - 2°3(Ки 1°30'. Предел измерения дистанций колебался от 8 до 140 кб.

Одноствольная 76,2-мм корабельная артиллерийская система 34-К имела полную длину ствола 4223 мм, унитарный боезапас (ручная подача и досылка в канал ствола) и клиновый затвор ручного действия (время открывания и закрывания затвора 0,6 сек). Живучесть лейнера при стрельбе боевыми зарядами составляла 1800 выстрелов, скорострельность - 20 выстр./мин, система продувания ствола отсутствовала. Углы вертикального наведения колебались от -5° до +85°, максимальная дальность стрельбы составила 78,8 кб. Наведение (прицел МО) установки производилось вручную (скорость горизонтального наведения 12° в сек вертикального 4-8° в сек). Установка имела бронирование лобовой стенки щита — 12 мм, боковых стенок и крыши щита - 8 мм, вес - 4,95 т и расчет из 7 чел.
