С. Сулига - Японские тяжелые крейсера.Том 1: История создания, описание конструкции, предвоенные модернизации.

3. Восемь торпедных труб в спаренных неподвижных установках под палубой в корме.

4. Защита важных частей от косвенных попаданий 20-см и прямых попаданий 15-см снарядов.

5. Защита от подводных взрывов в виде булей вдоль всех МКО.

6. Максимальная скорость свыше 35 узлов.

7. Радиус действия 10000 миль на 14 узлах.

8. Оборудование для несения двух гидросамолетов.

Хирага не согласился с этими требованиями и после дальнейшего обсуждения склонил МГШ к принятию других характеристик проекта:

1. Увеличить вооружение ГК до 10 20-см орудий, добавив пятую башню в корме, чтобы обеспечить превосходство над крейсерами иностранных проектов, которые по сведениям разведки должны были нести по восемь 8-дюймовых орудий.

2. Увеличить ПТЗ за счет установки броневой продольной переборки за булями.

3. Уменьшить радиус действия до 8000 миль на 14 узлах.

4. Отказаться от торпедного вооружения, излишнего и опасного для крейсеров.

Разработку проекта начал Фудзимото под руководством Хираги в начале 1923 года. Спустя год, перед самым отбытием Хираги за границу, окончательные чертежи были готовы. Основные характеристики получались следующими:

1. Стандартное водоизмещение 10000 т, водоизмещение для испытаний с 67% всех запасов 11850 т.

2. Максимальная скорость 35,5 узла при мощности на валах 130000 л.с.

3. Радиус действия 8000 миль на 14 узлах при полном запасе топлива.

4. Вооружение из 10 20-см орудий в пяти башнях и 4 12-см зениток, одна катапульта и два ГСМ.

5. Основные обводы корпуса и устройство энергетической установки по образцу проекта 7100-тонных крейсеров, но с большей носовой надстройкой.

Воспользовавшись временным отсутствием Хираги, сторонники торпедного вооружения в МГШ смогли навязать свои взгляды и принудили его преемника Фудзимото переделать чертежи, предусмотрев установку на крейсерах 7100-тонного и 10000-тонного проектов 4 спаренных торпедных труб типа 12 года в неподвижных установках под верхней палубой над машинными отделениями. Число 12-см зениток на 10000- тонных крейсерах увеличивалось до шести, а число торпедных труб во время постройки - до 12 (4 строенных неподвижных типа 13), а для компенсации уменьшения площади жилых помещений решили возвести дополнительную надстройку на верхней палубе - по бокам носовой надстройки и первой дымовой трубы, и на нее перенести носовую пару 12-см зениток. В МТД подсчитали, что все эти модификации увеличат нагрузку примерно на 500 т и повысят водоизмещение для испытаний до 12350 т.

Постройка всех четырех “больших” крейсеров была предложена 3 июля 1922 года, санкционирована в марте следующего. Заказ на первые два выдали весной 1923 года (бюджет 1923/24 гг.), на третий и четвертый - осенью 1924 года (бюджет 1924/25 гг.).

Закладку первой пары крейсеров задержало Великое Землетрясение, разрушившее 1 сентября 1923 года округ Канто (Токио и пригороды), что привело к сокращению средств, выделяемых на новое кораблестроение. Хотя верфь Йокосука Кайгун Косо сильно пострадала во время землетрясения, “Миоко” заложили на ней раньше “Нати”. Но затем строительство “Миоко” замедлилось из-за перегрузки арсенала Йокосуки работами, связанными с переделкой линкора “Ката” в авианосец и модернизацией линейного крейсера “Харуна”. “Нати” достроили первым, несмотря на аварию 24 декабря 1925 года, когда из-за перегрузки обломились стрелы двух кранов, сильно повредив носовую часть крейсера (погибло 3 рабочих). К тому же “Нати” ввели в строй без дополнительных надстроек, а на “Миоко” их установили в соответствии с изменениями проекта еще до укомплектования.

Как крейсера 1-го класса они получили названия по именам гор: Миокосан в префектуре Ниигата, Натисан (Начисан) на юго-востоке префектуры Вакайяма, Асигарасан в западной части префектуры Канагава и Хагуросан в центре префектуры Ямагата. Все четыре имени использовались в императорском японском флоте впервые, но так предполагалось назвать 8000-тонные крейсера программы “Флот 8-8” 1920 года.

Сначала в проекте использовалась английская система мер, но затем японцы перешли к метрической. Размерения даны для водоизмещения с 67% всех запасов (водоизмещение для испытаний).

Величина шпаций от носового перпендикуляра к корме несколько раз ступенчато изменялась: на 35,240 м в носу (шп.1-58) она была 0,61 м (2 фута), на следующих 27,432 м под погребами (шп.58-118) -0,914 м (3 фута), затем на 81,648 м, занимаемых КО и МО (шп.118-256) - 1,219 и 1,143 м (4 и 3,75 фута), под кормовыми погребами на длине 17,221 м (шп.256-293) - 0,914 м (3 фута) и на последних

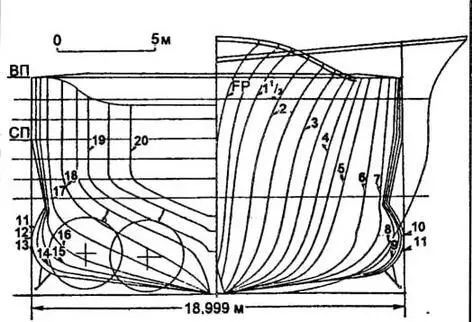

Теоретический чертеж (проекция “корпус”) крейсера “Миоко”
