С. Сулига - Японские тяжелые крейсера.Том 1: История создания, описание конструкции, предвоенные модернизации.

На шельтердеке над торпедными аппаратами установили две пороховые катапульты типа Куре №2 модели 3, чтобы иметь возможность одновременно выпускать два гидросамолета весом до 3000 кг. Ангаров не было и самолеты хранились на катапультах или на палубе, снабженной системой рельсов для их быстрого перемещения, подготовки к полету и сбрасывания за борт в случае необходимости. Всего можно было принимать четыре 2-местных ГСМ типа 95, но в большинстве случаев их было два плюс, по крайней мере с 1936 года, один 3-местный типа 94 №2. Иногда крейсера брали на борт 3 ГСМ типа 95 вместе с 3-местным типа 94 или без него. Обычно ГСМ типа 94 размещался на правой катапульте, един типа 95 — на левой. Каюты пилотов и наблюдателей находились на СП по правому борту - на месте прежнего тррпедного отсека. На ВП в новом торпедном отделении находились запасные авиамоторы и другие запчасти, а также располагались приводы катапульт.

Существующие носовую и кормовую радиорубки расширили для размещения в них новой аппаратуры, а в носовой части прежнего торпедного отсека на СП оборудовали новую радиорубку, т.к. кормовая около вспомогательного директора ГК была слишком мала. Модернизировали также и центральный пост внутрикорабельной связи в носовой надстройке.

Снятие неподвижных ТА на средней палубе освободило пространство над МО для оборудования там жилых помещений для состава авиагруппы и прислуги дополни-тельной зенитной артиллерии. Экипаж увеличился с 814 до 832 человек и для улучшения условий обитаемости, особенно с учетом планируемых действий в тропиках, усилили вентиляцию жилых помещений и камбузов. Поскольку в межвоенные годы угроза применения отравляющих веществ считалась вполне вероятной, много внимания уделялось и антигазовой защите: все шахты пассивной вентиляции могли перекрываться, а приводная вентиляция снабжалась фильтрами. В центральном аргпосту (ЦАП, он же вычислительный пост - Хатсурейшо), радиорубках и центральном посту связи (ЦПС) предусмотрели кондиционирование воздуха. ЦАП и ЦПС имели еще установки для подпитки кислородом, а радиорубки - установки для поглощения углекислоты.

Приняли меры и по улучшению ЭУ, в том числе сняли доставлявшие массу хлопот электродвигатели-генераторы, вращавшие на крейсерском ходу внутренние валы. Вместо них установили две небольшие “индукционные” турбины, как на типе “Такао”, позволявшие быстрее перейти с крейсерского хода на полный. Эти турбины подключались к внутренним валам (кормовые МО) и питались паром, выходящим из ТКХ. Полностью переделали и посты управления турбинами, а каждое КО получило свой пост управления, как на типе “Такао”.

Японские кораблестроители понимали, что модернизация поднимет водоизмещение и так перегруженных крейсеров, поэтому во избежание еще большего увеличения осадки решили поверх имеющихся булей наделать новые с почти вертикальной внешней стенкой. Это увеличило ширину корпуса по ватерлинии до 18,999 м, но максимальная ширина погруженной части не изменилась. Новые були по длине проходили от башни ГК №3 до башни №5, а по высоте в средней части почти доходили до СП. В военное время верхнюю часть булей планировалось заполнять водонепроницаемыми стальными трубами. Увеличение ширины по ВЛ подняло метацентр, увеличив метацентрическую высоту и диапазон остойчивости.

Все эти изменения увеличили водоизмещение с 67% запасов более чем на 680 т - почти до 13963 т на “Миоко”. Но за счет увеличения ширины по ВЛ средняя осадка возросла не намного - до 6,28 м. Скорость уменьшилась до 34 узлов.

После первого этапа модернизации все 4 крейсера состояли в Сторожевой эскадре Сасебо, а “Наги” до 10 июля 1935 года служил также учебным кораблем артиллерийской школы. Затем крейсера участвовали в летних маневрах в июле- сентябре, входя в состав временно организованного 4-го Флота (флот “красных”). Являясь частью “главных сил”, “Асигара” вместе с легким крейсером “Сендай” и базой “Тайгей” обозначали 2-ю эскадру линкоров, остальные три - “родную” 5-ю эскадру. Все корабли попали в тайфун, обрушившийся на 4-й Флот 26 сентября, и “Миоко” получил повреждения надстроек, а его корпус показал признаки продольной слабости в некоторых заклепочных соединениях.

После маневров крейсера типа “Миоко” прошли в октябре ремонт на верфи в Сасебо, который включал:

1) снятие со среднего мостика носовой надстройки двух 110-см прожекторов типа “SU” и перенос кормовой пары прожекторов на вышки по бокам кормовой трубы; установку на решетчатых вышках по бокам носовой трубы более мощных новых прожекторов типа 92 (всего стало три типа “SU” и два тАга 92);

2) установку двух зенитных директоров типа 91 для 12,7- см орудий на места снятых с носовой надстройки прожекторов;

3) перенос двух 7,7-мм пулеметов Льюиса с их места перед кормовой трубой на носовую надстройку - на средний мостик перед зенитными директорами.

После этого ремонта “Миоко” (флагман), “Нати” (2-й корабль) и “Хагуро” (3-й) образовали 5-ю эскадру 2-го Флота (временно в нее входил и “Атаго”). “Асигара” остался на верфи Сасебо для ремонта повреждений, полученных во время маневров при взрыве в башне ГК №2 (см. 4.4.1).

Повреждения “Миоко” во время тайфуна заставили спешно усилить корпуса крейсеров этого типа. Еще до выхода окончательного рапорта комитета, исследовавшего “инцидент с 4-м Флотом” (см. 5.10), 25-мм плиты стали Дюколь шириной 1 м приклепали к бортам над СП, ниже ВП и по обе стороны от киля, что позволило уменьшить продольные напряжения корпуса.

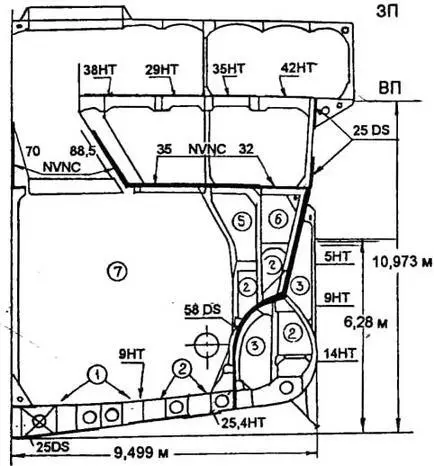

после “Первой модернизации 1936 года”

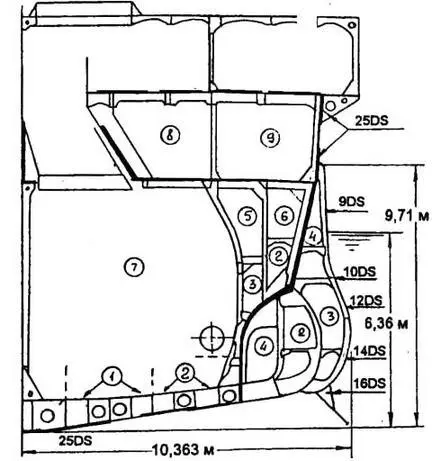

после “Второй модернизации 1941 года”

Толщина плит из стали высокого напряжения (НТ), стали Дюколь (DS) и брони (NVNC) данв в миллиметрах. 1 - цистерна резервной котельной воды; 2 - нефтяная цистерна; 3 - водонепроницаемый отсек; 4 - отсек с водонепроницаемыми стальными трубами; 5 - тоннель для кабелей; 6 - кладовая; 7 - КО №7; 8 - продольный коридор; 9 - камбуз
