3) Угольные бункеры заменили дополнительными нефтяными цистернами, которые появились также в нижней части новых булей и носовой части прежнего КО №1. Максимальная ёмкость цистерн составила 1858 т, что позволило поднять дальность на скорости 14 узлов до 7900 миль (ранее было 7000 миль по проекту), несмотря на возросшее водоизмещение.

4) Поскольку для вспомогательного оборудования стали широко использовать электроприводы, к прежним генераторам, работавшим от ДВС (общая мощность 315 кВт) добавили турбогенераторы: носовой в 300 кВт и два по 135 кВт в кормовой части МО.

Экипаж несколько увеличился и стал насчитывать 639 человек, из которых 50 офицеров. Жилые помещения расширили и обитаемость в них улучшили. Дополнительные кубрики и каюты оборудовали в прежних торпедных отсеках на СП. Из-за увеличения осадки иллюминаторы на уровне складской палубы заделали, а помещения на ней заняли под кладовые.

Расширили устройства внутрикорабельной связи, установили средства защиты от отравляющих веществ: заслонки в шахтах вентиляции, дополнительные вентиляторы с антигазовыми фильтрами. Не защищенную до этого боевую рубку против штурмовых атак авиации обшили 36-мм плитами стали NVNC.

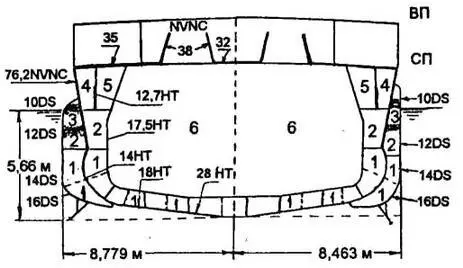

1 - нефтяные цистерны; 2, 3 - водонепроницаемый отсек и отсек сос стальными водонепроницаемыми трубами; 4 - кладовая; 5 - тоннель для кабелей; 6 - КО с переборкой по ДП. Толщина булей из стали D: 10(вверху)-16 (внизу) мм.

В ходе модернизации из-за снятия и замены некоторых материалов изменились весовые составляющие, что можно проследить по таблице для “Како”.

Чтобы компенсировать возникший дополнительный вес и сохранить приемлемую осадку для улучшения остойчивости, ширину корпуса увеличили за счет установки больших булей. Були также увеличивали продольную прочность корпуса и улучшали ПТЗ. Часть их объёма на уровне ВЛ заполнялась стальными водонепроницаемыми трубами, что позволяло сохранить плавучесть при подводных попаданиях. Остальной объём булей занимали топливные цистерны или водонепроницаемые отсеки, снабженные устройствами быстрого впуска и выпуска воды, чтобы их можно было использовать для срочного контрзатопления. В нижней части булей установили новые скуловые кили шириной 1,3 м.

Модернизация подняла водоизмещение (для испытаний и полное) более чем на 560 т, но благодаря увеличению ширины до 16,926 м осадка даже несколько уменьшилась. Общая длина (185,166 м), длина между перпендикулярами (176,784 м) и полная высота борта (10,071 м) остались без изменений, но длина по ватерлинии при нормальном (для испытаний) водоизмещении стала несколько больше - 183,474 м.

Установка булей улучшила остойчивость. До модернизации МВ в нормальном грузу (67% запасов) составляла 1,01 м, диапазон остойчивости 80° (при норме более 1 м и 85°), а после МВ стала 1,26-1,32 м и 88-89°. При легкой нагрузке МВ оказалась почти вдвое больше принятой до модернизации (0,93-1,01 м), но диапазон остойчивости не “дотягивал” до заданных 75° на 2-3°.

“Аоба” и “Кинугаса” 1 декабря 1936 года стали в резерв, войдя в состав охранной эскадры в Куре, чтобы подготовиться к модернизации, начало которой планировали на лето 1937 года. Но из-за начала в июле войны с Китаем работы пришлось отложить, а оба корабля привлекли к перевозкам армейских подкреплений в центральный Китай. Только 1 сентября крейсера снова стали в резерв в Куре. Из-за нехватки времени и бюджетных ограничений объём работ пришлось сократить, по сравнению с типом “Фурутака”. Оба крейсера модернизировались на верфи Сасебо: “Кинугаса” с 15 октября, “Аоба” с ноября 1938 года по 30 октября 1940 года оба.

Артиллерия ГК. При замене 20-см орудий типа 3 года №1 калибром 200 мм на орудия №2 калибром 203,2 мм установки и башни модели “С” практически не модифицировались, за исключением подъёмников (толкающего типа для снарядов и ковшового типа для зарядов), которые приспособили для размещения более тяжелых снарядов типа 91 и зарядов. Также пришлось несколько переделать погреба. При максимальном угле возвышения 40° дальность стрельбы составила 28900 м.

Оба старых директора типа 14 и визиры типа 13 заменили теми же устройствами, что и на типе “Фурутака”: сверху на носовой настройке стоял главный директор типа 94 в башенке вместе с 6-метровым дальномером типа 14, а палубой ниже - визир типа 92. Вычислительный прибор типа 92 установили в модернизированном ЦАП, а вспомогательный директор типа 94 разместили в башенке на переделанной кормовой надстройке. Все четыре 3,5-метровых дальномера сняли, как и 90-см прожекторы типа “SU”, которые заменили новыми 110-см типа 92.

Зенитное вооружение. Зенитные 12-см орудия в одиночных установках модели “В ” оставили по тем же причинам, что и на типе “Фурутака”. Для управления их огнем на уровне среднего мостика установили два зенитных директора типа 94 совмещенных с 4,5-метровыми дальномерами типа 94, а в ЦАП поместили новый вычислительный прибор. Под компасным мостиком на носовой надстройке оборудовали пост УЗО с несколькими 6-см и 8-см зенитными биноклями.

Вокруг второй дымовой трубы установили четыре спаренных 25-мм автомата типа 96 и их директоры типа 95.

Счетверенные установки 13-мм пулеметов заменили двумя спарками в передней части носовой надстройки.

Торпедное вооружение. Все изменения были идентичны сделанным на типе “Фурутака”.

Авиационное оборудование. Катапульту модели 1 заменили 19,4-метровой пороховой типа Куре №2 модель 5 - более тяжелой, чем на типе “Фурутака”. Она могла запускать самолеты весом до 4000 кг со скоростью 28 м/с. Обычно эти крейсера несли по два разведывательных ГСМ типа 94 №2: один на катапульте, другой - на платформе за треногой грот-мачтой, оснащенной более мощным краном. С ноября 1940 года по сентябрь следующего корабли временно несли по одному ГСМ типов 94 и 95.
