8.4. Защита.
Система защиты крейсеров типа “Тоне” повторяла защиту крейсеров типа “Могами” и проектировалась для противостояния как от артогня (от 20-см снарядов в районе погребов и от 15,5-см по МКО), так и против торпед и ныряющих снарядов. Наклонная бортовая сужающаяся книзу броня в верхней части служила бортовым поясом от снарядов, а в нижней являлась ПТП. Благодаря уменьшению числа башен толщину брони кое-где удалось увеличить.
Защита механизмов обеспечивалась наклонным от вертикали на 20° поясом высотой 5,6 м (от двойного дна до 1,1 м над водой - здесь и далее имеется в виду вертикальная проекция) и длиной 67,8 м. В верхней половине (высота 2,5 м, из которых 1,4 м находилось ниже ВЛ) пояс набирался из 65- 100-мм (сужение на нижних 0,7 м) плит стали NVNC, а в нижней - из 34-мм (18+16) стали DS. Верхняя кромка пояса соединялась со скосами броневой средней палубы.
Погреба на протяжении 43,4 м защищались равномерно сужающимся книзу поясом из стали NVNC высотой 4,5 м, проходившим под тем же наклоном от нижней палубы (НП) до двойного дна. На верхней кромке его толщина составляла 145 мм, на нижней (в 1,4 м под ВЛ) - 55 мм. Ниже пояс переходил в 45-мм ПТП. Верхняя кромка крепилась к плоской броневой 56-мм (в этой части) НП из брони CNC.
Пространство между бортовой обшивкой и внутренним поясом, переходящим в ПТП, делилось на водонепроницаемые отсеки, причем в районе ПТП эти отсеки использовались для хранения топлива и котельной воды. Остальные нефтяные и водяные цистерны располагалась в двойном дне. Толщина стенок буля ступенчато увеличивалась книзу: от 12 мм у верхней кромки пояса до 18 мм у места стыка ПТП с днищем.
Прямая поперечная переборка между механизмами и погребами над НП а также кормовая переборка МО выполнялись из 105-мм плит стали NVNC. Погреба ниже НП защищались с носа также прямой переборкой из стали NVNC толщиной 100— 140 мм.

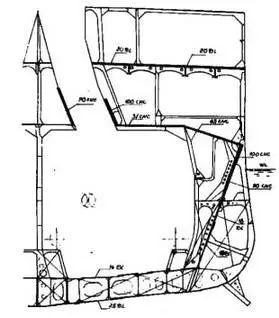

СЕЧЕНИЕ ПО МИДЕЛЬ-ШПАНГОУТУ
Обеспечивалась плитами из стали CNC над механизмами на уровне СП и над погребами на уровне НП. Бронепалуба над механизмами в средней части была плоской и имела толщину 31 мм, а у бортов имелись 2,6-метровые скосы под углом 20° к горизонту, толщина которых составляла 65 мм. Наличие скосов позволяло экономить вес за счет уменьшения высоты пояса. Нижняя 56-мм бронепалуба над погребами была плоской.
Наклоненные внутрь на 22° дымоходы выше уровня СП защищались плитами брони NVNC высотой 0,95-1,075 м и толщиной 100 мм (внешние) или плитами высотой 1,35 м из 70-мм брони CNC (внутренние). Шахты вентиляторов из КО защищались 65-мм плитами из стали CNC. Рулевой привод и рулевые посты в самой корме закрывались с бортов 100-мм плитами стали NVNC, спереди и сзади 35-мм плитами из стали CNC, а сверху (на уровне СП) - 31-мм плитами стали CNC.
Боевая рубка, включая рулевой пост и аварийный пост управления № 1, имела стены из 100-мм плит и 5 0-мм крышу (сталь NVNC) - гораздо больше, чем на всех крейсерах “класса А”.
Барбеты башен ГК над НП вплоть до мамеринцев имели только 25-мм противоосколочные стенки из стали CNC, а кольца, в которых вращались центральные штыри над НП набирались из криволинейных плит стали NVNC высотой 2,5 м и толщиной 75-100 мм для башни №2 или высотой 1,5 м и толщиной 75 мм для башен №№1, 3 и 4.
8.5. Вооружение
Восемь 20-см/50 орудий типа 3 года №2 (203-мм), еще до окончания постройки кораблей установленных вместо планируемых 12 155-мм, размещались в четырех двухорудийных башнях модели “Е” в носовой части корпуса с возвышенной второй. Эти башни с углом возвышения 55° создавались на основе башен модели «Е», но несколько отличались размерами, поскольку структура корпуса сначала проектировалась под 3-орудийные башни 155-мм орудий. В результате постоянного усиления вооружения ГК на японских тяжелых крейсерах 18 кораблей 6 типов в конце концов несли башни 7(!) проектов - беспрецедентный пример в истории военного кораблестроения. Желание обхитрить потенциальных противников в мирное время бумерангом ударило по японскому флоту в годы войны. Не говоря уже о том, что постоянная замена башен на крейсерах отняла у японцев много времени и средств, такое отсутствие унификации не могло не сказаться в ходе боевых действий, когда поврежденные башни просто было нечем заменить и их просто снимали, уменьшая ударную мощь кораблей. Это случилось и с «Аоба» (башни модели «С»), и с «Майя» (модель «Е ») и с «Могами» (модель «Могами»), На типе «Тоне» первые три башни располагались по схеме «пирамида», принятой на типах «Миоко» и «Такао», а четвертую развернули стволами назад, чтобы до минимума свести мертвую зону на кормовых углах. Вторая и четвертая башни имели 8-метровые дальномеры. Боезапас (120 снарядов на орудие) состоял из бронебойных типа 91, “коммон” типа 91, “коммон” типа 0 и типа 3, осветительных типа “В” и учебных. Несмотря на отказ от универсальности 20-см орудий, японцы считали возможным привлекать их для дальней ПВО (до 20000 м), но только для заградительного огня по низко летящим самолетам.

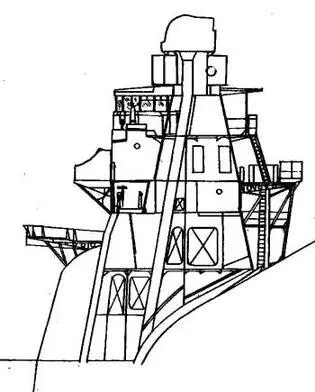

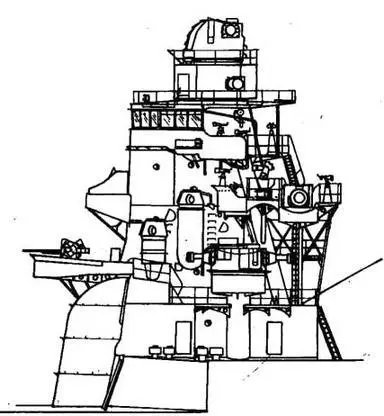

НОСОВАЯ НАДСТРОЙКА (аксонометрия и вид сбоку)
«Тоне» и «Тикума» получили стандартный набор из 8 12,7- см орудий типа 89 в спаренных установках со щитами модели “А ” модиф.1, расположенных на шельтердеке по бокам от дымовой трубы очень близко друг к другу. Нормальный боезапас насчитывал по 200 унитарных выстрелов на орудие, максимальный — по 210. Подача боезапаса производилась четырьмя подъемниками по той же схеме, что и на типе «Могами». Помещения готового боезапаса располагались у основания трубы в непосредственной близости от установок.
Ближнюю (до 3000 м) ПВО на этих кораблях несколько усилили заменой 13-мм пулеметов на платформах перед носовой надстройкой двумя спарками 25-мм автоматов типа 96, доведя их общее число стволов до 12 по сравнению со стандартными 8. Нормальный боезапас состоял из 2000 снарядов на ствол. Более широкое расположение установок по длине корпуса обеспечивало полное полусферическое прикрытие корабля, тогда как на крейсерах «класса А» и типе «Могами» 4 спарки размещались у дымовых труб, имея из-за большого количества платформ и мостиков вокруг ограниченные углы обстрела в корму и оставляя не прикрытой носовую четверть, за которую «отвечали» 13-мм пулеметы.
