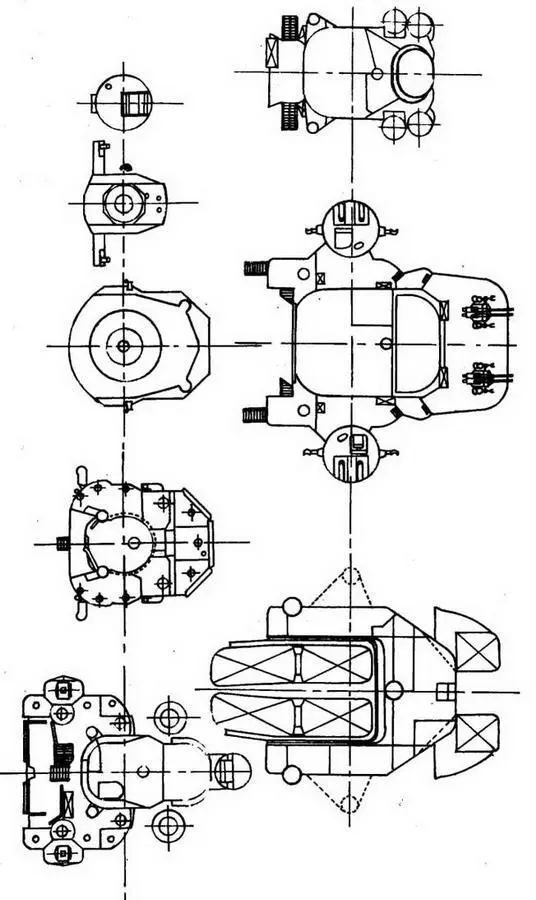

ПАЛУБЫ НОСОВОЙ НАДСТРОЙКИ КРЕЙСЕРА “ТОНЕ”

Благодаря концентрации башен ГК в носу, торпедное вооружение из четырех поворотных 3-трубных 61-см аппаратов типа 90 модели 1 удалось сместить дальше в корму, что позволило обойтись без спонсонов. Аппараты располагались по два на борт под шельтердеком и могли выпускать торпеды через специальные порты. В отличие от типа «Могами» «Тоне» и «Тикума» между портами ТА имели и порт для погрузки торпед с небольшим краном.

Каждая труба ТА имела систему быстрой перегрузки как на типе “Могами”. Всего на борт принималось по 24 кислородные торпеды типа 93 модель 1:12 в аппаратах и 12 резервных.

Катастрофа с «Томодзуру» сказалась на форме и размерах носовой надстройки этих крейсеров даже в большей степени, чем на типе «Могами». Ее сделали короче и уже, за счет чего высоту удалось увеличить: включая шельтердек, она насчитывала 8 ярусов. Верхние два яруса занимали башенки директора ГК типа 94 и дальномерного поста типа 94 с 6- метровым бинокулярным совмещающим дальномером типа 14, градуированными стереотрубами и биноклями для обнаружения целей; имелся также бинокль для горизонтального наводчика башни дальномерного поста. Внутри центрального ствола имелось помещение для передачи данных стрельбы в башни ГК. Ниже располагались ходовой и сигнальные мостики с большим количеством биноклей, закрытых наблюдательных постов, парой 60-см сигнальных прожекторов, постами управления боевыми прожекторами, устройствами управления торпедной стрельбой и 1,5-метровыми штурманскими дальномерами. Вторая башенка директора ГК располагалась перед треногой грот-мачтой, а еще два 8-метровых дальномера типа 14 - в башнях ГК. Остальное оборудование СУАО ГК было стандартным для японских тяжелых крейсеров конца 30-х годов (см. главу 7, Приложение 1).

Система УЗО 12,7-см орудий включала два новых директора типа 94, размещенных вместе с 4,5-метровыми дальномерами в отдельных башенках по бокам носовой надстройки на цилиндрических платформах. Это были первые крейсера, получившие эту новейшую японскую систему, заметно превосходившую предшествующую — типа 91. Основное отличие систем УАО ГК и УЗО заключалось в том, что вторая выдавала к орудиям кроме углов наводки еще и время срабатывания взрывателей.

Зенитные автоматы дистанционно управлялись при помощи системы типа 95 с синхронизаторами Уорд-Леонарда. Носовая пара установок обслуживались директором, расположенном над ними в башенке на лобовой части носовой надстройки, а кормовые - двумя такими же директорами, установленными рядом с резервным директором ГК.

Для ночного боя предусматривалось три 110-см прожектора типа 92: два на платформах по бокам дымовой трубы (над носовыми 12,7-см установками) и один на надстройке за трубой (там находилась главная радиорубка), т.е. на борт могли действовать два прожектора. Два поста управления типа 94 (левого и правого борта) стояли в башенках по бокам носовой надстройки.

Система УТС состояла из двух директоров типа 91 модели 3 и двух визирных постов типа 93 по бокам компасного мостика. Дополнительный пост управления торпедной стрельбой стоял на верхушке фок-мачты.

Усиление авиационного вооружения на японских тяжелых артиллерийских кораблях на «Тоне» и «Тикума» достигло апогея. Японский МГШ считал, что с помощью бортовых гидросамолетов самых мобильных боевых единиц флота, которыми считались тяжелые крейсера, он сможет контролировать большую часть Тихого океана, своевременно обнаружить американский флот и наносить ему беспокоящие удары на протяжении всего времени до контакта главных сил. Немаловажная роль отводилась гидросамолетам и в ночном бою, когда они должны были освещать противника при проведении массированных торпедных атак. Понятно, что при таких видах на использование бортовой авиации, 3-4 самолетов уже считалось недостаточно.

На предыдущих тяжелых крейсерах усиление авиагруппы и эффективность ее использования вступали в противоречие не только с остальными видами вооружения (пространство и вес), но и с расположением орудий ГК. При стрельбе кормовых башен стоящие открыто самолеты могли быть повреждены дульными газами и даже стать причиной опасного пожара. А. о запуске их в воздух во время боя можно было и не думать. Серьезной была проблема с повреждениями самолетов, находившихся вне ангаров, на переходах в штормовом океане.

С освобождением от артиллерии кормовой части корпуса на типе «Тоне» большинство проблем решалось. Корабли получили по две новейшие 19-метровые пороховые катапульты типа Куре №2 модели 5 на бортовых спонсонах сразу за грот- мачтой, мощный подъемный кран с длинной стрелой, а также развитую рельсовую систему с шестью поворотными платформами и транспортными тележками для хранения и перемещения самолетов последних типов. В кормовой части шельтердека можно было разместить 4 готовых к старту гидросамолета типа 95: 2 на катапультах и 2 на поворотных платформах. Дальше в корме на верхней палубе имелись места для трех более тяжелых ГСМ типа 94, которые можно было быстро подать под стрелу крана и установить на катапульты. Еще один самолет со сложенными крыльями мог храниться в небольшом ангаре перед грот-мачтой. По бокам дымовой трубы хранились запасные плоскости и поплавки.

По проекту авиагруппа насчитывала 8 машин: по 4 типа 94 и типа 95. Однако из-за проблем с хранением и обслуживанием число первых пришлось сократить до двух. Реально же в первый год войны оба крейсера, ставшие «глазами» ударного авианосного соединения 1-го Воздушного Флота, несли по 5 ГСМ (2 типа 94 и 3 типа 95), а затем - по 4 (2 и 2).

По составу и расположению энергетическая установка, включая вспомогательные механизмы, практически повторяла окончательный проект «Могами», хотя при той же суммарной мощности в 152000 л.с. ожидалась более реалистичная скорость 35 узлов.

Корабли имели по четыре турбоагрегата типа Канпон, каждый из которых располагался в своем МО и на полном ходу вперед развивал 38000 л.с. при 340 об./мин. на гребном валу. Машинные отделения (два носовых и два кормовых) разделялись продольной и поперечными переборками. Передние МО (№1 и №2) работали на внешние валы, а кормовые (№3 и №4) - на внутренние. Гребные винты имели диаметр 3,8 м. Каждый турбоагрегат состоял из трех турбин переднего хода (высокого, среднего и низкого давления), которые зубчатыми передачами выводились на один вал, и турбины заднего хода (10000 л.с., 220 об./мин. на гребном валу), размещенной в корпусе ТНД. Два агрегата носовых МО имели ещё по турбине крейсерского хода, соединенной черед редуктор с ТСД.
