М. Барятинский - Отечественные колесные бронетранспортеры БТР-60, БТР-70, БТР-80

Помимо изменений в конструкции башни у машин разных выпусков заметны и отличия, правда небольшие, в конструкции корпусов. Так, например, у БТР-70 поздних выпусков появились четыре амбразуры для стрельбы вверх в крыше корпуса. В самом конце производства машины стали оснащать волноотражательными щитками, металлическими задними буферами и ограждением фар такой же конструкции, как у БТР-80 — следующей модификации бронетранспортера.

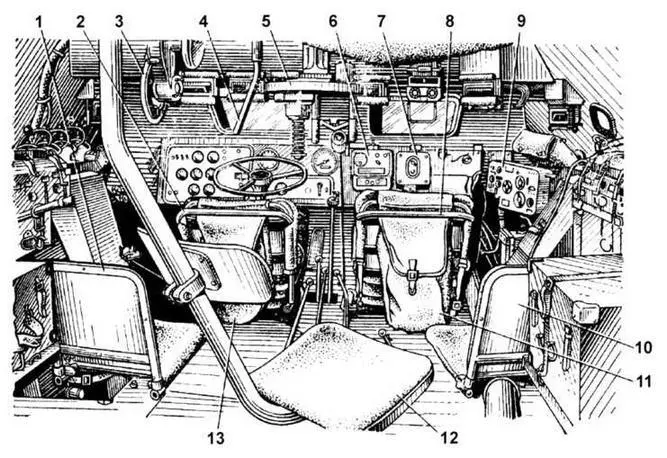

Отделение управления и десантное отделение:

1 и 10 — одноместные сиденья десанта: 2 — сиденье водителя; 3 — подъемный механизм пулеметной установки: 4 — рукоятка тормоза подъемного механизма; 5 — поворотный механизм пулеметной установки; 6 — рентгенометр; 7 — аппарат А-1 переговорного устройства: 8 — сиденье командира; 9 — радиостанция; 11 — сумка для укладки шлемофонов; 12 — сиденье стрелка; 13 — сумка для укладки эксплуатационных документов; 14 — огнетушитель; 15 — сумка для гранат; 16 — фильтр реле-регулятора; 17 — реле-регулятор; 18 — крышка люка доступа к аккумуляторной батарее; 19 — антенный вывод; 20 — ремень подвески панели спинки многоместного сиденья десанта; 21 — съемная часть перегородки отделения силовой установки; 22 и 24 — быстросъемные крышки люков перегородки отделения силовой установки; 23 — штифт фиксации панелей подушек многоместного сиденья десанта в поднятом положении; 25 — заглушка подачи воздуха по обводной магистрали; 26 — плафон; 27 — заглушка магистрали подачи воздуха через ФПТ; 28 — баллон системы ППО; 29 — панель спинки многоместного сиденья десанта; 30 — ремень фиксации панелей подушек в поднятом положении; 31 — панель подушки многоместного сиденья десанта; 32 — бачок для питьевой воды; 33 — каркас многоместного сиденья десанта

На базе БТР-70 были разработаны и выпускались малыми сериями модификации специального назначения: командирские БТР различного уровня; безбашенная машина радиосвязи БТР-70МС; машина с аппаратурой РЭБ; командно-штабная машина БТР-70КШМ и подвижной командный пункт. Последний образец вместо штатной оснащался башней ТКБ-0149 с 7,62-мм пулеметом ПКТ.

В 1968 — 1973 годах в ЦНИИ «Буревестник» (головном НИИ по артвооружению среднего и крупного калибра) были разработаны 85-мм буксируемая противотанковая пушка 2А55 «Жало-Б» и 85-мм самоходная противотанковая пушка 2С14 «Жало-С». Последняя представляла собой вращающуюся башню с орудием, установленную на корпусе БТР-70. Для этого в бронетранспортере пришлось ликвидировать десантное отделение. Обе системы успешно прошли полигонные испытания, но на вооружение не принимались. Дело в том, что бронепробиваемость 85-мм подкалиберного снаряда была в 1,5 раза меньше, чем у 125-мм танковой пушки Д-81. Видимо это и послужило основной причиной прекращения работ над пушками «Жало». Опытный образец 2С14 находится сейчас в танковом музее в Кубинке.

БТР-70 1976 г.

Вид сверху

Вид спереди

Вид сзади

Водометный движитель:

1 — ведущий фланец; 2 — редуктор водомета; 3 — масляный насос; 4 — шланг; 5 — вал переднего гребного винта; 6 — вал заднего гребного винта; 7 — передний корпус; 8 и 12—втулки; 9 и 11 — крышки сальников; 10 — передний гребной винт; 13 — задний корпус; 14 — пробка маслоналивного отверстия; 15 — гайка крепления заднего гребного винта; 16—руль; 17 — диффузор; 18—задний гребной винт; 19,24 и 28 — пробки маслосливных отверстий; 20 и 23 — гайки крепления переднего гребного винта; 21 — уплотнение; 22 — стопорная шайба; 25 — приемный патрубок; 26 — решетка патрубка; 21 — съемная часть решетки

Вид на корму БТР-70. Хорошо видна заслонка водомета

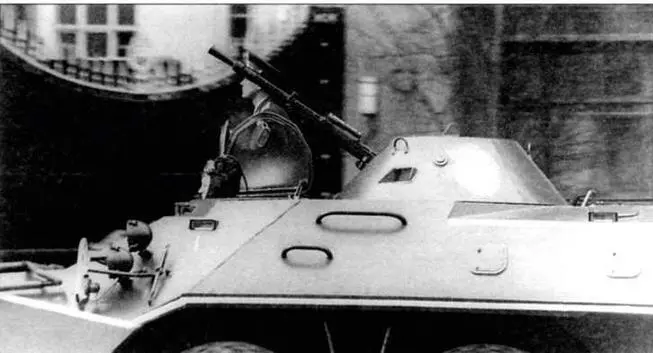

БТР-70 по пути на Красную площадь. Москва, 9 мая 1985 года. В левой стенке башни хорошо виден прибор наблюдения ТНП-205

В опытном порядке на базе БТР-70 в ЦНИИ «Буревестник» было разработано и 120-мм ОАО с баллистикой орудия «Нона-С», на основании которого, при научном руководстве института, Пермским машиностроительным заводом создано CAO 2С23 «Нона-СВК» на шасси БТР-80.

Бронетранспортеры БТР-70 использовались советскими войсками в Афганистане. Для этой машины был разработан и выпускался комплект навесной брони, хорошо зарекомендовавший себя в боевых действиях. С целью увеличения огневой мощи на башнях некоторых БТР в войсках крепился автоматический гранатомет АГС-17 «Пламя».

Опыт эксплуатации БТР-70 (по сути, улучшенной версии БТР-60ПБ) в войсках выявил ряд недостатков, которые послужили основанием для отказа от продолжения серийного выпуска этой машины. В первую очередь — это большой объем технического обслуживании и ремонта двух моторных установок и сложной трансмиссии, что было характерным и для БТР-60ПБ.

БТР-70. Москва, 9 мая 1985 года. Хорошо видны десантные люки и амбразуры для стрельбы вверх в крыше корпуса

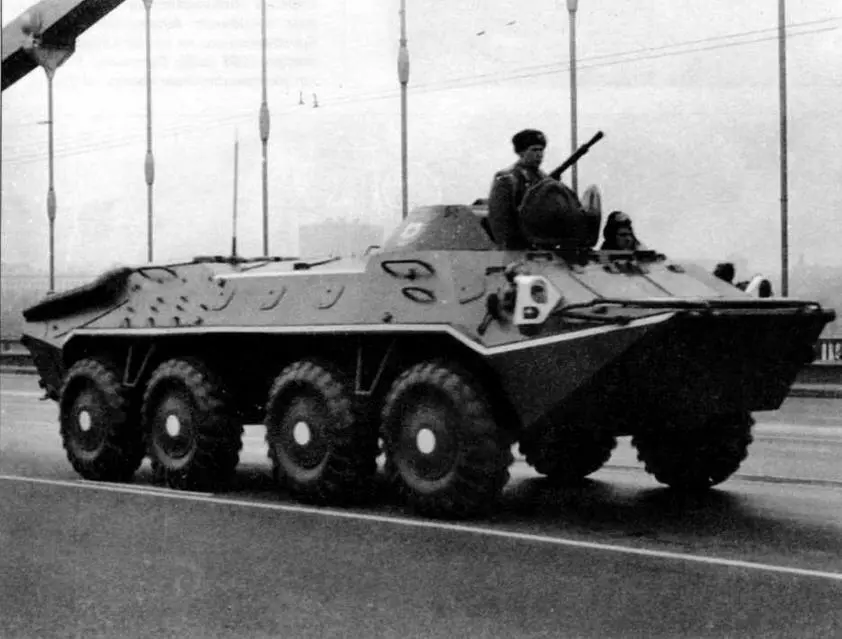

Возвращающийся с парада на Красной площади бронетранспортер БТР-70 проезжает по Крымскому мосту.

Москва, 7 ноября 1986 года. Эта машина поздних выпусков с башенной пулеметной установкой БПУ-1, волноотражательным щитком, задними буферами и ограждением фар такой же конструкции, как у БТР-80

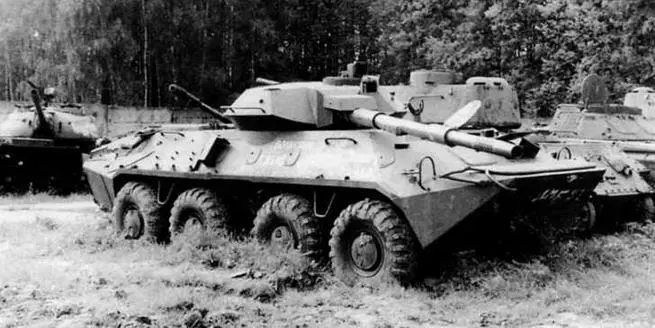

Самоходная противотанковая пушка 2С14 «Жало» в «запаснике» музея в Кубинке. Сентябрь 1998 года

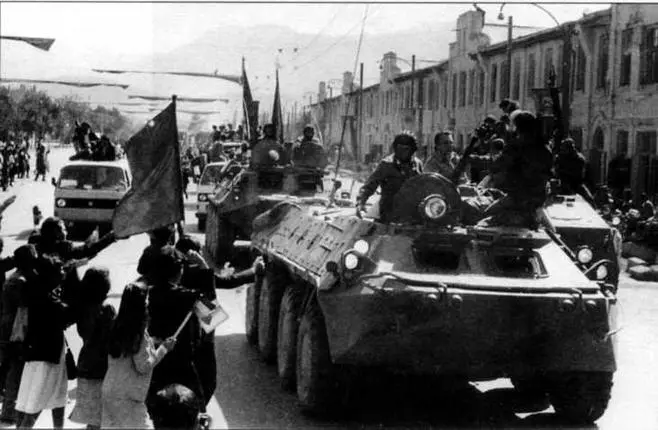

Первые подразделения Советской Армии покидают Афганистан. Колонна бронетехники на улице Кабула, 19 сентября 1986 года. Головной БТР-70 оснащен комплектом навесной брони
