М. Барятинский - Отечественные колесные бронетранспортеры БТР-60, БТР-70, БТР-80

Башенная установка:

1 — хомут консоли; 2 — консоль; 3 — крышка входного окна; 4 — прицел; 5 — оттяжная пружина механизма перезаряжания КПВТ; 6 — прибор наблюдения ТНПТ-1; 7 — ролик; 8 — трос; 9 — пусковая установка системы 902В; 10 — кронштейн стопора люльки по-походному; 11 — пружина; 12 — стопор люльки; 13 — гильзозвеньесборник; 14 — буфер рукоятки; 15 — рукоятка механизма перезаряжания КПВТ; 16 — звеньесборник; 17 — пробка уплотнителя маски; 18 — уравновешивающий механизм; 19 — механизм поворота; 20 — пламегаситель; 21 — планка стопора люльки

Вид спереди на башенную пулеметную установку БПУ-1. Справа от маск-установки пулеметов — амбразура прицела 1ПЗ-2 с откинутой вверх броневой крышкой. На переднем плане, перед люком командира, установлен прибор наблюдения ТКН-3 с осветителем ОУ-ЗГА2М

Вид сзади на башенную пулеметную установку БПУ-1. На крыше башни слева установлен прибор наблюдения ТНПТ-1, амбразура которого закрыта броневой заслонкой. На кормовой стенке башни размещен блок пусковых установок системы 902В «Туча»

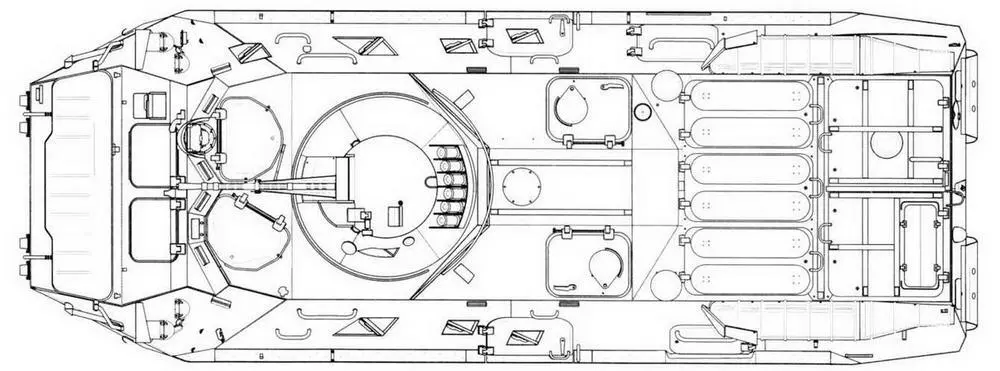

Вид на крышу десантного отделения. Крышки десантных люков и верхние створки бортовых дверей откинуты

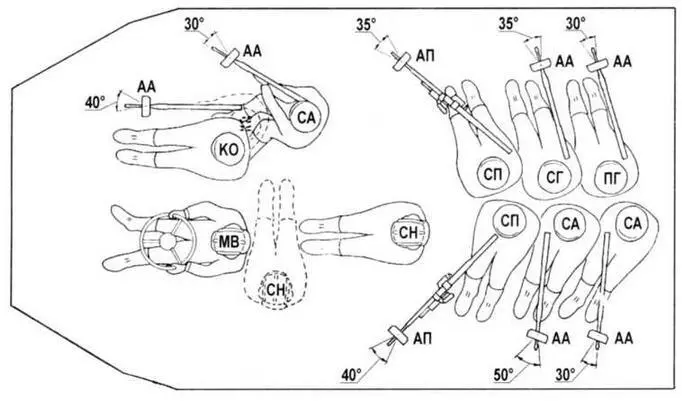

Схема размещения экипажа и десанта:

КО—командир отделения; МВ — механик- водитель: СН— стрелок-наводчик БПУ-1; СП — стрелки-пулеметчики с пулеметами ПК; СА — стрелки-автоматчики с автоматами АКМС (АКС-74); СГ — стрелок- гранатометчик; ПГ — стрелок-помощник гранатометчика; АА — амбразуры для стрельбы из автомата АКМС (ЛКС-74); АП — амбразуры для стрельбы из пулемета ПК

Подвеска рычажно-торсионная независимая, амортизаторы гидравлические, телескопические, двойного действия, по два у колес 1-й и 4-й осей и по одному — у колес 2-й и 3-й осей, колеса 1-й и 2-й осей — управляемые.

Силовая установка позволяет боевой машине массой 13,6 т развивать максимальную скорость по шоссе не менее 80 км/ч. Запас хода по шоссе — 600 км.

Движение по воде обеспечивается работой одноступенчатого водометного движителя с четырехлопастным рабочим колесом диаметром 425 мм. Выходное окно водомета при движении по суше закрывается броневой заслонкой. При движении по воде закрытие заслонки приводит к направлению воды в каналы заднего хода. Максимальная скорость на плаву — не менее 9 км/ч. Запас хода на плаву при средних эксплуатационных режимах работы двигателя (1800 — 2200 об/мин) — 12 ч.

После пожара на заводе двигателей КамАЗа в апреле 1993 года была разработана установка на бронетранспортер дизеля ЯМЗ-238М2 мощностью 240 л.с., что почти не сказалось на подвижности машины.

На машинах ранних выпусков устанавливались радиостанции Р-123М и ТПУ Р-124, в дальнейшем замененные на Р-163-50У и Р-174.

В 1994 году был принят на вооружение бронетранспортер БТР-80А (ГАЗ-59029). Работы по созданию этой машины велись АО ГАЗ под руководством А.Масягина. Основное отличие новой модификации от БТР-80 — башенная пушечно-пулеметная установка, предназначенная для борьбы с наземными и низколетящими воздушными целями. В установке размещены 30-мм автоматическая пушка 2А72 и спаренный с ней пулемет ПКТ. Вертикальные углы наведения от -5° до +70°. Боекомплект — 300 снарядов и 2000 патронов. Все вооружение размещено на лафете, вынесенном за пределы обитаемого отделения, что уменьшает его загазованность при стрельбе. На БТР-80А установлены дневной прицел 1ПЗ-9 и танковый ночной прицел ТПН-3-42 «Кристалл», позволяющий в ночных условиях поражать цели на дальности до 900 м. Боевая масса машины возросла до 14,5 т.

Одновременно с БТР-80А был разработан БТР-80С — вариант для внутренних войск. Вместо 30-мм пушки на нем установлен крупнокалиберный пулемет КПВТ. Правда, в связи с отсутствием фотографий этой боевой машины, трудно сказать, производится ли она серийно.

С 1990 года в войска поступает самоходное артиллерийское орудие (САО) 2С23 «Нона-СВК».

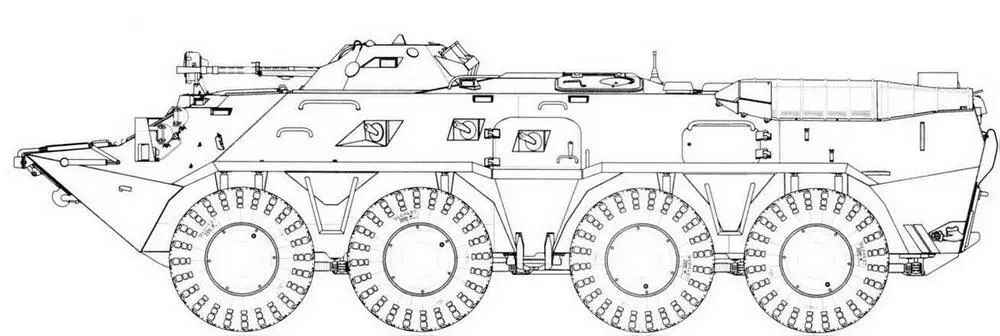

БТР-80 1985 г.

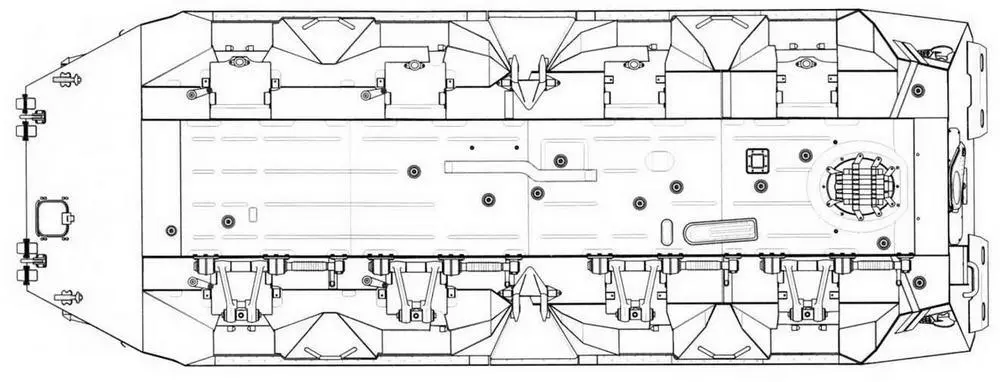

Вид снизу

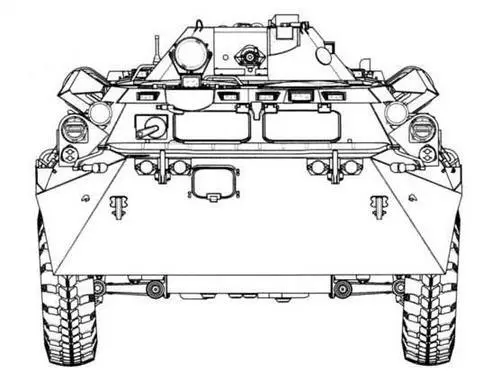

Вид спереди

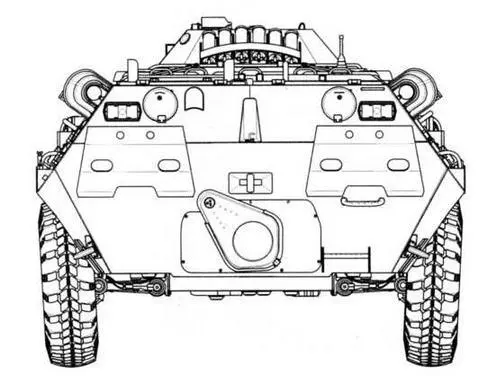

Вид сзади

БТР-80, вид с кормы. Заслонка водометного движителя открыта. Хорошо видны рули управления машиной на плаву

Бронетранспортер БТР-80А

В качестве базы при его создании использовано шасси БТР-80. 120-мм нарезное орудие 2А60 установлено в конической сварной башне, выполненной из алюминиевого сплава. Угол горизонтального наведения составляет 70° (по 35° на сторону). Вертикальное наведение возможно в пределах от -4° до +80°. Максимальная скорострельность — 10 выстр./мин. Стрельба из САО может вестись только с места как с закрытых огневых позиций, так и прямой наводкой 120-мм выстрелами с осколочно-фугасными снарядами и 120-мм выстрелами с осколочно-фугасными, осветительными, дымовыми и зажигательными минами. Максимальная дальность стрельбы осколочно-фугасным снарядом ЗВОФ54 — 8700 м, осколочно-фугасной миной — 7100 м. Башня оборудована командирской башенкой, на крыше которой установлен пулемет ПКТ, предназначенный для самообороны. Пулемет соединен тягой с прибором ТКН-ЗА, что позволяет вести прицельную стрельбу, управляя огнем из башенки. Машина оборудована системой постановки дымовых завес 902В «Туча».

Что касается других модификаций БТР-80, то в первую очередь стоит упомянуть командирский бронетранспортер БТР-80К, предназначенный для командира мотострелкового батальона. Для работы офицеров оборудовано три рабочих места. На машине установлены две радиостанции Р-163-50У, 11-м телескопическая мачта, навигационная аппаратура ТНА-4-6 с индикаторным планшетом, две выносные УКВ-радиостанции Р-159.
