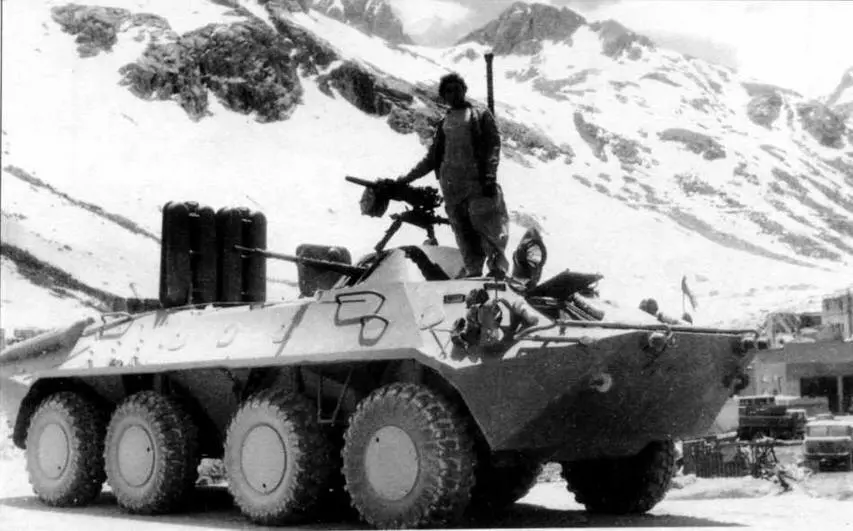

Покидая Афганистан, советские войска оставили часть техники афганской армии. Бронетранспортер БТР-70 у перевала Саланг, июль 1989 года
В этом плане БТР-70 недалеко ушел от своего предшественника. Ко всему, добавились также и проблемы с эксплуатацией двухступенчатого водометного движителя, который при плавании достаточно часто забивался водорослями, торфяной жижей и т.п.
Помимо Советской Армии в 1980-е годы БТР-70 состояли еще на вооружении Национальной народной армии ГДР Немцы переделали некоторое количество БТР-70 в машины химической разведки. По советской лицензии эта машина с конца 1970-х годов под индексом ТАВ-77 выпускалась в Румынии, правда в ограниченных количествах. На 1990 год было выпущено только 154 машины этого типа. ТАВ-77 был идентичен БТР-70, за исключением ПУ ПТУР «Малютка», смонтированной на стенке башни.

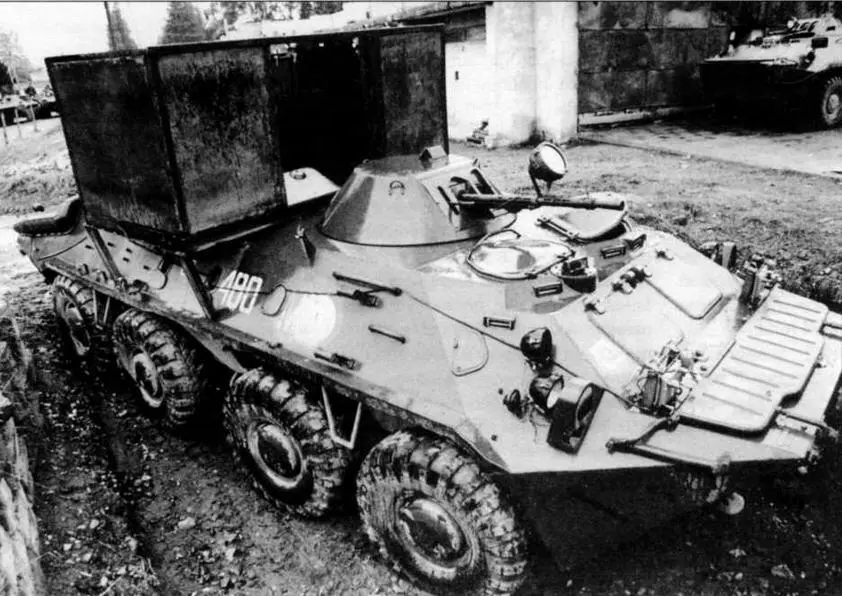

БТР-70 одного из саперных подразделений российских миротворческих сил в Абхазии, 1998 год. Размещение личного состава в металлическом ящике на крыше машины обеспечивало ему относительную безопасность в случае подрыва БТР на мине

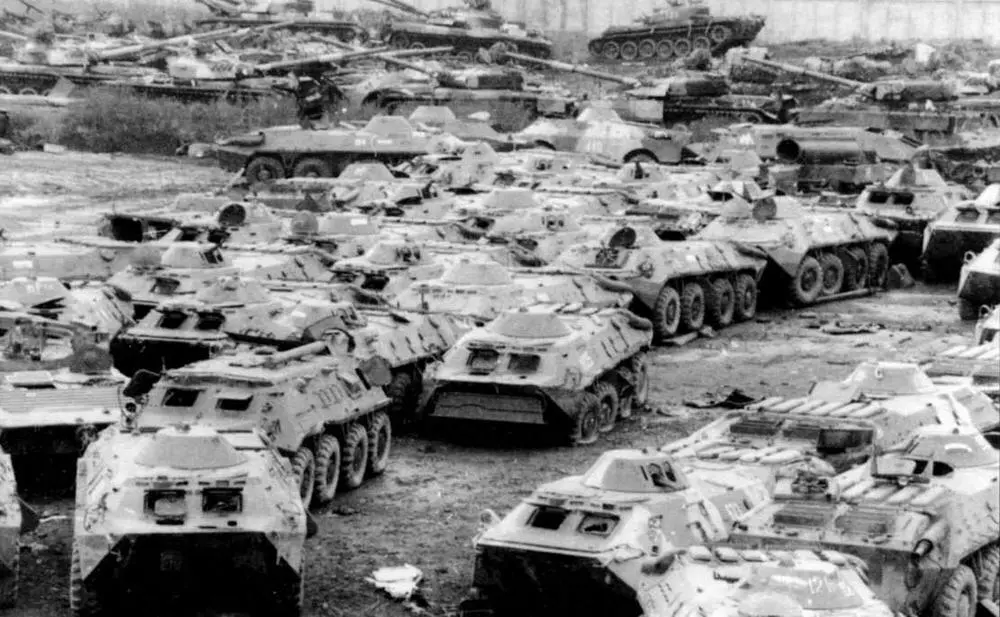

Бронетранспортеры БТР-70 и другая техника в Центре ликвидации БТТ в станице Кучуевской. Краснодарский край, 1990-е годы
БТР-80
В начале 1980-х годов после успешных заводских и государственных испытаний на вооружение Советской Армии был принят бронетранспортер БТР-80, разработанный в КБ ГАЗа под руководством И.С.Мухина и Е.М.Мурашкина. Предприятием-производителем был определен АМЗ — Арзамасский машиностроительный завод. Первый серийный БТР-80 покинул заводские цеха 24 февраля 1984 года.
БТР-80 (ГАЗ-5903) представляет собой модернизированный вариант своего предшественника — бронетранспортера БТР-70. Компоновка машины, конструкция корпуса, вооружение, ходовая часть — серьезных изменений не претерпели. Практически прежними остались и габариты машины. Кстати, при их оценке необходима корректность сравнения. Так, в некоторых справочниках высота БТР-70 указывается 2235 мм, а БТР-80 — 2460 мм. В первом случае — это высота машины при полной массе по крыше башни, во втором — высота пустой машины по прибору ТНПТ-1. Высота же бронетранспортеров при полной массе по указанному прибору наблюдения, — соответственно, 2320 и 2350 мм. К заметным внешним отличиям БТР-80 можно отнести двухстворчатые двери для посадки и высадки десанта в бортах корпуса и семь лючков с шаровыми опорами для стрельбы из личного оружия в лобовом и бортовых его листах. По-иному расположены и люки над десантным отделением, в крышках которых имеются лючки для стрельбы из автоматов по высоко расположенным целям.

Бронетранспортер БТР-80 ранних выпусков. Обращают на себя внимание волноотражательный щиток и ограждение фар, аналогичные БТР-70
Все серийные бронетранспортеры БТР-80 оснащены автономной башенной пулеметной установкой БПУ-1, предназначенной для борьбы с наземными и низколетящими воздушными целями. В БПУ-1 установлен 14,5-мм пулемет КПВТ и спаренный с ним 7,62-мм пулемет ПКТ. Наибольшая прицельная дальность при стрельбе из пулемета КПВТ по наземным целям — 2000 м, из ПКТ — 1500 м, по воздушным из КПВТ — 1000 м. Боекомплект КПВТ состоит из 500 патронов в лентах в 10 коробках, а ПКТ — из 2000 патронов в лентах в 8 коробках. Наведение пулеметов по вертикали возможно в диапазоне от -4° до +60°, по горизонтали — 360°. Механизмы наведения — ручные. Для стрельбы используется прицел 1ПЗ-2, который обеспечивает поражение как наземных, так и воздушных целей. Слева от прицела в стенке башенной пулеметной установки размещен прибор наблюдения ТНП-205, а в крыше — прибор ТНПТ-1, предназначенный для наблюдения башенным стрелком за дорогой и местностью, находящимися в заднем секторе обзора. На кормовой стенке башни размещены 6 пусковых установок ЗД6 системы 902В «Туча» для запуска 81-мм дымовых гранат. Масса БПУ-1 в снаряженном состоянии составляет 540 кг.
Наиболее важные и принципиальные изменения в конструкции БТР-80 остались незаметны глазу. В отличие от БТР-70 на этой машине силовая установка состоит из одного дизельного 8-цилиндрового V-образного четырехтактного двигателя жидкостного охлаждения КамАЗ-7403 с турбокомпрессорным наддувом мощностью 260 л.с. при 2600 об./мин, рабочим объемом 10 850 см 3.

Корпус БТР-80 (вид спереди слева):
1 — волноотражательный щиток; 2,11 и 12 — амбразуры для стрельбы из автоматов; 3 — смотровые люки командира и механика-водителя; 4 — крышки смотровых люков; 5 — гнездо прибора наблюдения ТКН-3; 6 — гнезда прибора наблюдения ТНПО-115; 7 — люк башенной установки; 8 и 9 — поручни; 10 — амбразура для стрельбы из пулемета; 13 — верхняя створка двери бокового люка; 14 — крышка люка фильтра ФВУ; 15 и 20 — буксирные крюки; 16 и 18 — подножки; 17 — нижняя створка двери бокового люка; 19 — ограждение фары; 21 — крышка люка выдачи троса лебедки; 22 — передние буфера

(вид сзади справа):
1 — гнездо заднего фонаря; 2 — защитные щитки воздухоотвода; 3 — люк башенной установки; 4 — амбразура для стрельбы из пулемета: 5 и 6 — поручни; 7,9 и 11 — амбразуры для стрельбы из автоматов; 8 и 14 — подножки; 10 — верхняя створка двери бокового люка; 12 — нижняя створка двери бокового люка; 13 — крышка ниши для аккумуляторных батарей; 15 — выходной канал заднего хода на плаву; 16 — штырь буксирного приспособления; 17 — заслонка водометного движителя: 18 — козырек отводящего патрубка водооткачивающего электронасоса; 19 — крышка заправочной горловины топливного бака; 20 — задний буфер

Бронетранспортер БТР-80. Хорошо видны лючки с шаровыми опорами для стрельбы из личного оружия
Размещение одного двигателя вместо двух повлекло за собой и изменения в конструкции агрегатов трансмиссии. Она включает в себя сухое двухдисковое сцепление, пятискоростную коробку передач с синхронизаторами на 2, 3, 4-й и 5-й передачах, карданную передачу. Вместо двух раздаточных коробок установлена одна межосевая двухступенчатая с дифференциальной раздачей крутящего момента на два потока (на 1-й — 3-й и на 2-й — 4-й мосты) и принудительной блокировкой дифференциала. Блокировочные устройства обеспечивают включение понижающей передачи и блокировку межосевого дифференциала только при включенных передних мостах. Чтобы при перегрузке элементов трансмиссии (при заблокированном дифференциале) исключить поломки, в раздаточной коробке имеется фрикцион — муфта предельного момента. На раздаточной коробке смонтирована коробка отбора мощности на водометный движитель и лебедку, Главные передачи ведущих мостов — с кулачковыми дифференциалами повышенного трения. Колесные редукторы — одноступенчатые, с косозубыми цилиндрическими шестернями. Колеса с разъемными ободами и с бескамерными пулестойкими пневматическими шинами КИ-80 или КИ-126 размерами 13.00-18. Давление воздуха в шинах регулируется от 0,5 до 3 кг/см 2.
