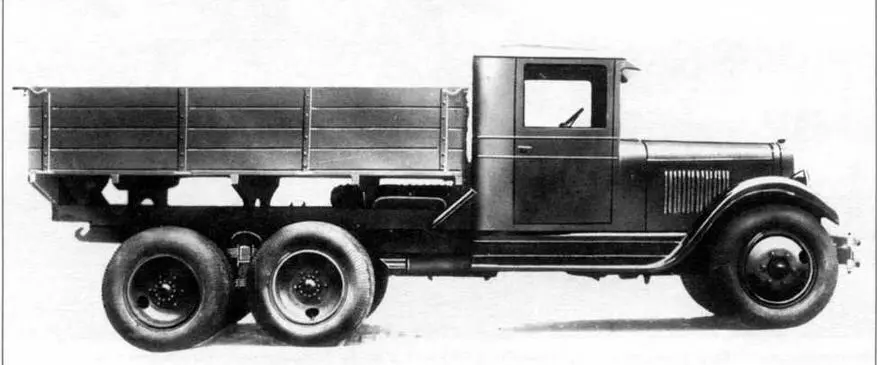

Грузовой автомобиль ЗИС-6
Серийная модификация:
ЗИС-6 — единственная серийная модель. Характерные особенности: колесная формула 6x4, червячные главные передачи, двухступенчатый демультипликатор, вакуумный усилитель тормозов, увеличенная емкость бензобака.
Автомобиль ЗИС-6 активно эксплуатировался в Красной Армии в предвоенные годы и в период Великой Отечественной войны.
На базе ЗИС-6 выпускались различные машины специального назначения: автомобильные краны, передвижная автомобильная электростанция АЭС-4, радиостанции РАФ и РАФ-KB, мастерская ПМ типа Б, бензозаправщики БЗ-35 и БЗ-41, водомаслозаправщик BM3-34, звукоулавливатели ЗТ-5, прожекторные автомобильные станции ПО-15-8 и др.
Укороченное шасси ЗИС-6 послужило базой при создании накануне войны тяжелого бронеавтомобиля БА-11.
В годы войны на шасси ЗИС-6 изготавливались боевые машины реактивной артиллерии БМ-13 и БМ-8-24.

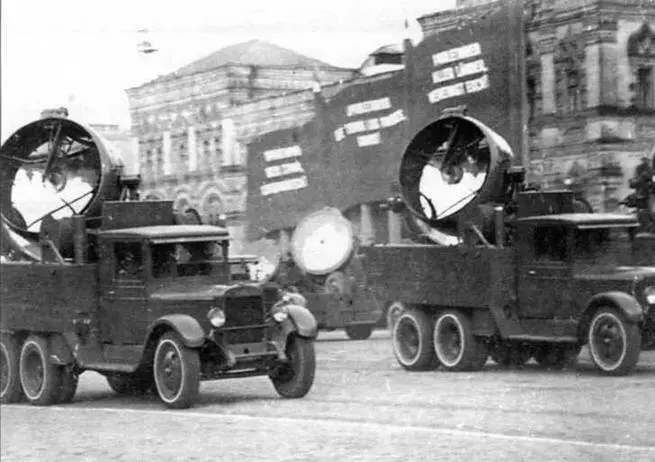

Прожекторные автомобильные станции ПО-15-8 на шасси автомобилей ЗИС-6 проходят по Красной площади. 7 ноября 1938 года.

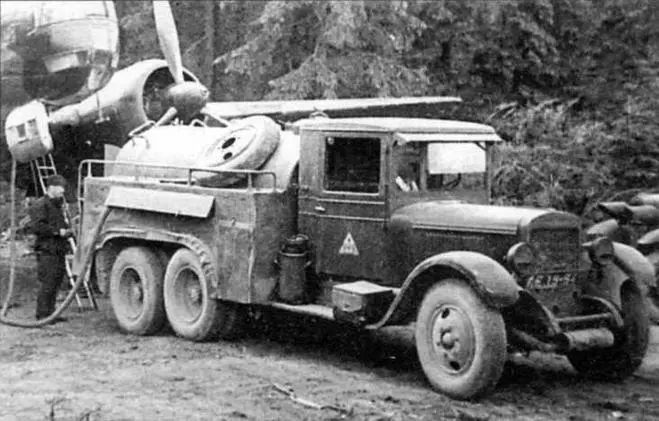

В центре: Бензозаправщик БЗ-35 на шасси ЗИС-6 заправляет бомбардировщик ДБ-3 ВВС Балтийского флота

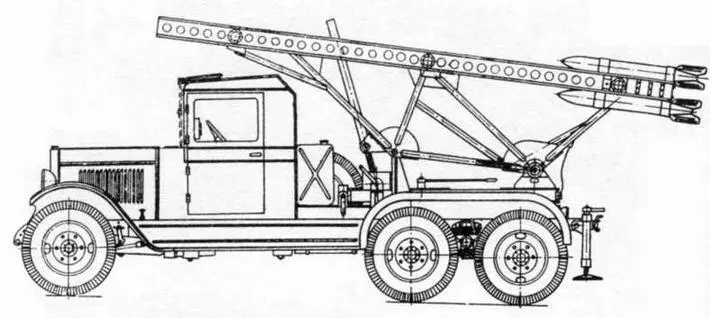

БМ-13
| Масса, кг: | |
| без нагрузки | 4230 |
| с полной нагрузкой | 8430 |
| Грузоподъемность, т: | |
| по шоссе | 4 |
| по грунтовым дорогам | 2,5 |
| Число мест: | |
| в кабине | 2 |
| в кузове | 25 |
| Скорость движения, км/ч: | |
| наибольшая | 55 |
| средняя техническая: | |
| по шоссе | 35 |
| по грунтовой дороге | 20 |
| Габаритные размеры, мм: | |
| длина | 6060 |
| ширина | 2335 |
| высота | 2I60 |
| Колея, мм: | |
| передних колес | 1545 |
| задних колес | 1675 |
| База, мм | 3900 |
| Номинальный размер шин | 34-7” |
| Наименьший радиус поворота, м | 9 |
| Наименьший дорожный просвет, мм | 275 |
| Двигатель: | |
| тип | четырехтактный карбюраторный |
| марка | ЗИС-5 |
| мощность, л/с | 73 |
| число оборотов, об/мин | 2300 |
| Применяемое горючее | бензин 2-го сорта |
| Емкость топливного бака, л | 105 |
| Средний расход горючего на 100 км пробега с полной нагрузкой, л: | |
| по шоссе | 40 |
| по грунтовой дороге | 70 |
| Запас хода по горючему, км: | |
| по шоссе | 260 |
| по грунтовой дороге | I50 |
| Преодолеваемые препятствия: | |
| наиб, угол подъема с полной нагрузкой, град. | 18 |
| боковой крен с полной нагрузкой, град. | 14 |
| глубина брода, м | 0,55 |
Тяжелый трехосный грузовой автомобиль, разработанный на Ярославском государственном автомобильном заводе в 1931 году. Производился серийно с 1932 по 1934 год. Изготовлено 333 машины.
Серийная модификация:
Яг-10— единственный серийный вариант. Особенности конструкции: колесная формула 6x4, шестицилиндровый двигатель рабочим объемом 7022 см³, двухступенчатый демультипликатор, проходные задние ведущие мосты с шестеренчатой главной передачей.

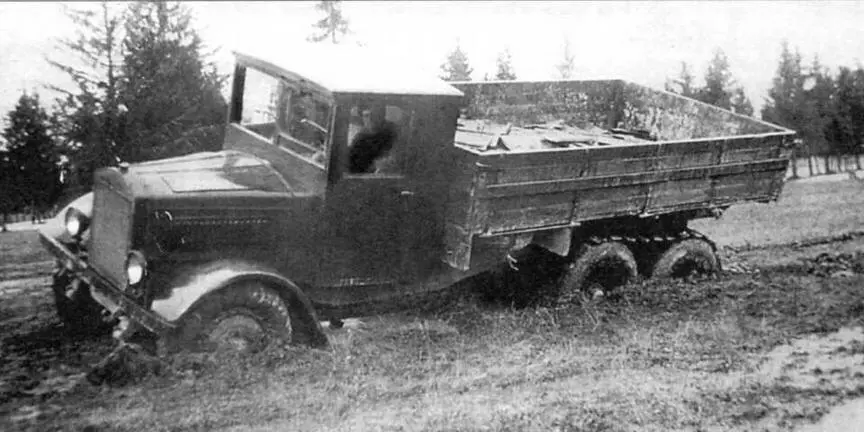

Грузовой автомобиль Яг-10
В 1934 году из-за отсутствия импортных двигателей производство Яг-10 было прекращено. Эти машины ограниченно использовались в Красной Армии, в основном для перевозки танкеток и легких танков. Борта кузова при этом снимались. Погрузка осуществлялась по колейным трапам. Для уменьшения нагрузки на рессоры при въезде танка под заднюю часть рамы машины подводились металлические стойки.
На базе Яг-10 была выпущена партия самоходных зенитных установок с 76-мм пушками.
| Масса, кг: | |
| без нагрузки | 6800 |
| с полной нагрузкой | 14 800 |
| Грузоподъемность, т: | |
| по шоссе | 8 |
| по грунтовым дорогам | 5 |
| Число мест: | |
| в кабине | 3 |
| в кузове | 30 |
| Скорость движения, км/ч: | |
| наибольшая | 42 |
| средняя техническая: | |
| по шоссе | 25 |
| по грунтовой дороге | 15 |
| Габаритные размеры, мм: | |
| длина | 6970 |
| ширина | 2470 |
| высота | 2550 |
| Колея, мм: | |
| передних колес | 1750 |
| задних колес | 1844 |
| База, мм | 4200 |
| Номинальный размер шин | 9,75-24" |
| Наименьший радиус поворота, м | 9,85 |
| Наименьший дорожный просвет, мм | 300 |
| Двигатель: | |
| тип | четырехтактный карбюраторный |
| марка | Herkules YXC |
| мощность, л/с | 93,5 |
| число оборотов, об/мин | 2200 |
| Применяемое горючее | бензин 2-го сорта |
| Емкость топливного бака, л | 177 |
| Средний расход горючего на 100 км пробега с полной нагрузкой, л: | |
| по шоссе | 64 |
| по грунтовой дороге | 80 |
| Запас хода по горючему, км: | |
| по шоссе | 275 |
| по фунтовой дороге | 220 |
| Преодолеваемые препятствия: | |
| наибольший угол подъема с полной нагрузкой, град. | 20 |
| боковой крен с полной нагрузкой, фад. | 15 |
| глубина брода, м | 0,65 |

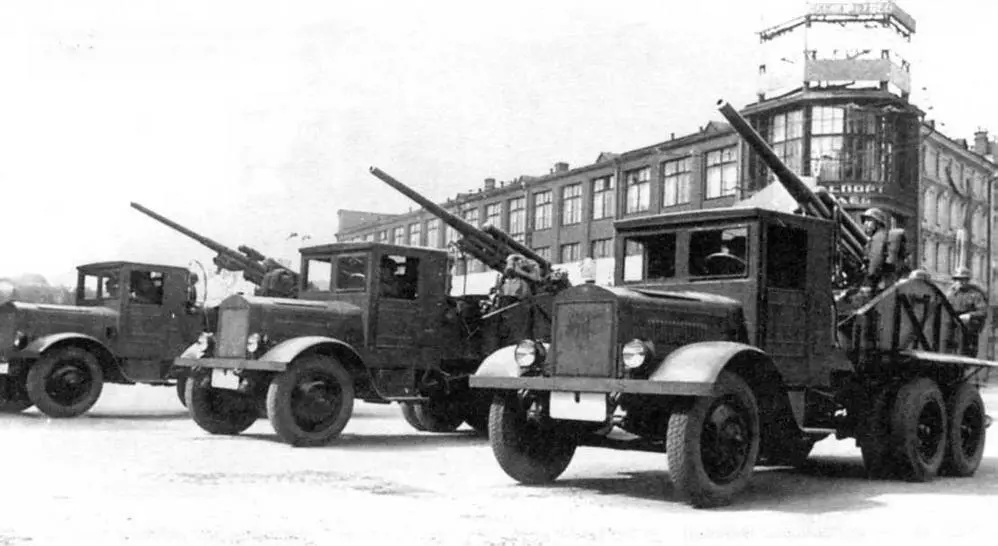

Самоходные зенитные установки 29К — 76-мм зенитные пушки обр.1931 г. на шасси Яг-10. 1937 год
Полугусеничный грузовой автомобиль на базе ЗИС-5. Выпускался автозаводом ЗИС с 1940 по 1946 год.
Серийные модификации:
ЗИС-22 — первый вариант полугусеничного автомобиля. Характерные особенности: кабина, грузовая платформа, передний мост, двигатель и трансмиссия — от автомобиля ЗИС-5. На задней оси автомобиля смонтированы две специальные многокатковые балансирные тележки с резинокордными гусеницами. Привод осуществлялся цепью Галля от полуосей ведущих колес тележек, снабженных пневматическими шинами от Ford А. В 1940 году изготовлено около 200 машин.
ЗИС-42—модернизированный вариант, первоначально именовавшийся ЗИС-22М. Принудительное зацепление гусениц, ведущее колесо с 22-зубовым венцом, гусеница с резиновыми башмаками, радиатор от ЗИС-6, дополнительные топливные баки.
