3 апреля 1885 г. специальным декретом аргентинского правительства заказ корабля был ратифицирован и объект под стапельным номером 209 получил наименование «Патагония» («Patagonia») с причислением его к классу крейсеров. Главным строителем корабля стал П. Паулино, контроль за постройкой с аргентинской стороны осуществлял аргентинский военно-морской атташе, герой войны с Парагваем полковник Клодомиро Уртуби, в подчинении которого находился инженер Т. Хьюз. В 1886 г. крейсер сошел на воду.

Крейсер Патагония испанская гравюра 1887 г Патагония в ПуэртоМадеро - фото 99

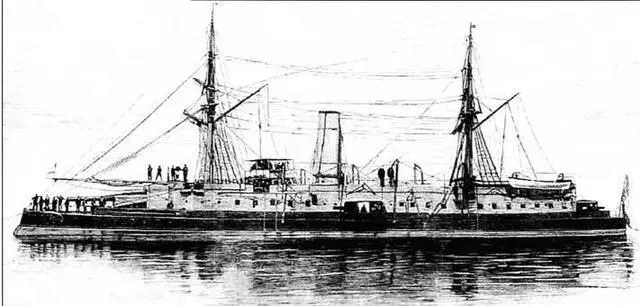

Крейсер «Патагония» (испанская гравюра 1887 г.)

Патагония в ПуэртоМадеро 1890е гг Хорошо видно носовое 254мм орудие - фото 100

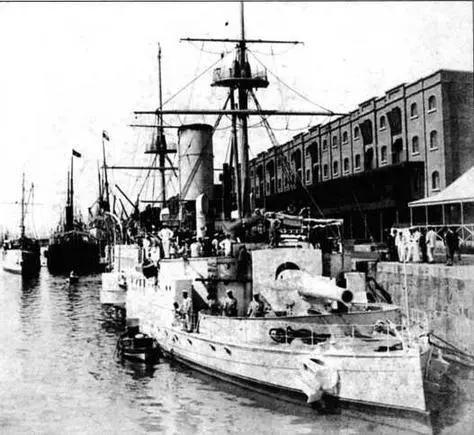

«Патагония» в Пуэрто-Мадеро, 1890-е гг. Хорошо видно носовое 254-мм орудие (Archive General de la Nacion)

Занятия комендоров у 20фукнтовой пушки Патагонии Описание конструкции - фото 101

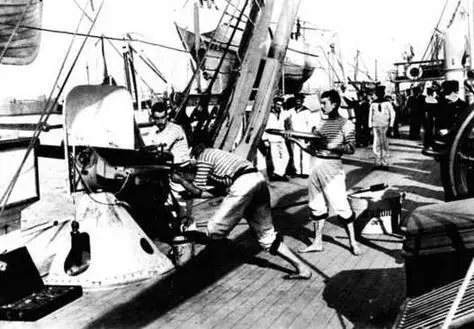

Занятия комендоров у 20-фукнтовой пушки «Патагонии»

Описание конструкции

Корпус крейсера водоизмещением 1530 т строился из стали и, как подобает речным кораблям, имел ярко выраженное плоское дно. Снаружи он обшивался деревом и медными листами. Нос по моде того времени заканчивался небольшим тараном. Продольными и поперечными переборками корпус делился на 70 водонепроницаемых отделений. Длина между перпендикулярами составляла 68,35 м, длина по ватерлинии - 65,0 м, ширина - 10,0 м, средняя осадка - 3,89 м, высота борта от киля до верхней палубы -7 м.

Главная энергетическая установка состояла из двух машин с приводом каждая на свой винт. Они проектировались и строились на «S.T.T.». Каждая из двух горизонтальных двухцилиндровых паровых машин системы «компаунд» имела диаметры цилиндров 610 мм и 1400 мм, ход поршня 597 мм. Суммарная мощность машин составляла 2400 и.л.с. (при формированной тяге - до 3000 и.л.с.). Это обеспечивалось крейсеру ход в 14 узлов (при формированной тяге - 16 уз). Пар вырабатывался в шести котлах адмиралтейского типа. Для обеспечения устойчивости к повреждениям машины размещались в двух, а котлы - в трех водонепроницаемых отсеках.

По поводу запаса угля данные в литературе сильно различаются, вероятно, штатная вместимость бункеров составляла 260-280 т, в перегруз было возможно принять до 350 т. Это обеспечивало максимальную дальность плавания до 3660 миль на экономичной скорости 9 узлов. Емкость трюмов была рассчитана из условия обеспечения экипажу непрерывного двухмесячного плавания. Бортовые дистилляторы системы Пероя могли давать до 2000 литров питьевой воды в день.

Кроме главных, крейсер имел 18 вспомогательных паровых машин с приводом на донки, трюмные помпы, насосы бортовой гидравлической системы, паровые штурвалы, паровой шпиль, динамоэлектрические машины и вентиляторы. Особенный восторг аргентинской стороны составили мощные водоотливные средства, обеспечивающие откачку 1200 т забортной воды в час. На «Патагонии» находилось четыре штурвала, которыми можно было управлять рулем как в ручном режиме так и с механическим усилением. Бортовая динамо-машина генерировала электрический ток для запитки двух 600-канделовых боевых прожектора системы «Карсель» и 80 ламп накаливания системы Эдисона в 8 или 16 кандел.

По моде того времени крейсер обладал парусным вооружением брига с горизонтальным бушпритом, площадь парусов составляла 511 м² (5500 кв. футов). Бортовые плавсредства включали два паровых катера и пять гребных шлюпок.

Защита крейсера была представлена броневой палубой толщиной 33 мм (1,3 дюйма). Она шла по всей длине корпуса и прикрывала все жизненно важные части. Бронирование дополняли щиты на орудиях главного калибра, достигавшие максимальной толщины 100 мм, а также боевая рубка, толщина стенок которой достигала 37 мм.

Главный калибр крейсера состоял из одного казнозарядного 254-мм орудия Армстронга образца 1889 г. Полная масса орудия составляло 27,5 т, из которых 8,9 т приходилось на станок и платформу; вес снаряда - 204 кг (бронебойного) и 182 кг (граната, или Common), заряда - 164 кг, начальная скорость - соответственно 593 и 640 м/с. При угле возвышения 13,5° это обеспечивало дальность стрельбы до 9500 м. Для заряжания, поворота орудия и подачи боезапаса имелся гидравлический привод. Сектор обстрела орудия главного калибра составлял 260°.

Вооружение дополняли три 150-мм казнозарядных орудия Армстронга модели «К» с длиной ствола 30,5 калибров. Большинство справочников указывают, что все установки были одинаковы, но это не так - все три орудия, действительно, были одной модели, но различались станком: два, стоявших в небольших спонсонах по бортам, имели облегченный станок. Поэтому если для кормового орудия полная масса установки составляла 5 т, то у бортовых всего по 4,11 т, из которых около половины приходилось собственно на орудие с затвором. В боекомплект входило четыре типа снарядов, все массой по 45,3 кг: бронебойный, полубронебойный, бомба из закаленного чугуна и граната. Масса заряда во всех случаях - 17 кг, что обеспечивало дульную скорость 585 м/с и дальность при угле возвышения 15° до 7700 м. Все орудия располагались на станках Вавассера. Заряжание, поворот и подача 150- мм снарядов осуществлялось вручную.

Вооружение дополняли четыре 87,5-мм (20-фунтовая пушка массой в одну тонну) и две 62,5-мм пушки Армстронга, а также четыре четырехствольных митральезы Норденфельта и шесть двухствольных митральез Гарднера.

По табелю комплектации личным составом крейсера числилось 140 чел.

Занятия по фехтованию Занятия по баллистике на борту Патагонии 1890е гг - фото 102

Занятия по фехтованию

Занятия по баллистике на борту Патагонии 1890е гг Прием пищи на палубе - фото 103

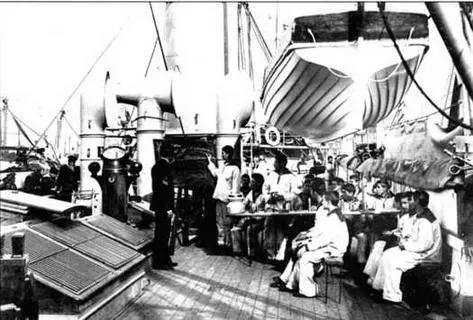

Занятия по баллистике на борту «Патагонии», 1890-е гг.

Прием пищи на палубе Патагонии История службы Первым командиром Патагонии - фото 104 Прием пищи на палубе Патагонии История службы Первым командиром Патагонии - фото 105

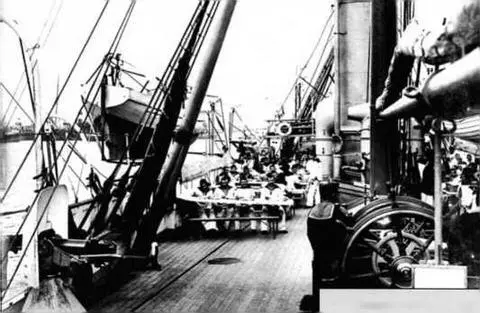

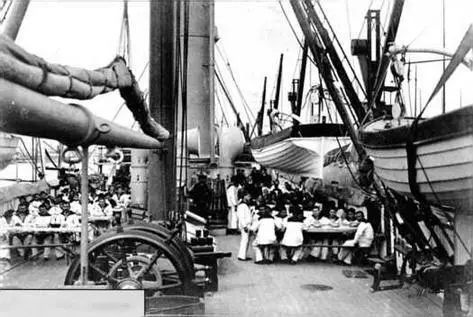

Прием пищи на палубе «Патагонии»

История службы

Первым командиром «Патагонии», принявшим командование над прибывающим в Австрию экипажем, стая подполковник флота Аугусто Лассере. 19 ноября 1886 г. крейсер впервые вышел в море с аргентинским экипажем, австрийская сторона в этом плавании осуществляла- лишь небольшое консультирование, все работы производили аргентинские моряки. Механизмы и машины работали надежно, и в этот же день аргентинская сторона подписала приемный акт, и над крейсером поднялся аргентинский флаг. На следующий день командир дал добро на начало трансатлантического перехода, навсегда покинув Триест. Спустя 101 день, 28 февраля, «Патагония» бросила якорь в Буэнос-Айресе. Здесь в марте Лассере передал командование кораблем капитану 2 ранга Хуану Кабассе. Незамедлительно крейсер включили в состав практической эскадры, где «Патагония» прошла интенсивный курс ходовых и артиллерийских испытаний. В конце года, с началом летней кампании, крейсер вошел в состав Первой дивизии (в этот время туда входили также мониторы «Ла Плата» и «Лос Андес», корвет «Уругвай», канонерка «Конститусьон» и авизо «Ресгардо»), но в составе соединения практически не плавал, участвуя в разнообразных миссиях, а, например в 1888-1889 гг. из-за ухудшения политического положения в соседнем Уругвае, по просьбе посла Аргентины в этой стране, он на долгое время стал стационером в Монтевидео, периодически совершая рейсы между Монтевидео и Буэнос-Айресом, в основном с дипломатической почтой. Кстати, 6 февраля 1888 г. он оказался в центре внимания в ходе официального визита президента Аргентины в Уругвай, а в следующем месяце попал на первые полосы газет в связи с доставкой в Буэнос-Айрес на борту крейсера скончавшегося в Монтевидео посла Аргентины в Уругвае Педро Пардо.
