Техника и вооружение 2016 12

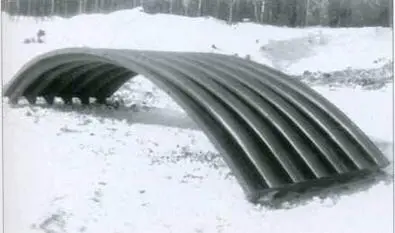

Криволинейный (слева) и плоский элементы остова сооружения «Профиль-1».

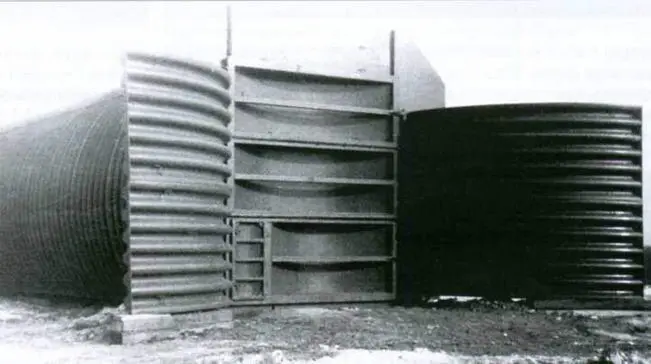

Опытное сооружение «Профиль-1», собранное на поверхности.

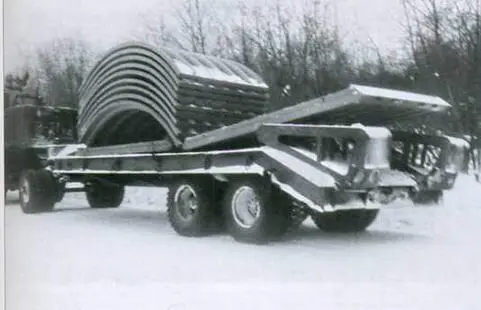

Транспортировка криволинейных элементов на трейлере.

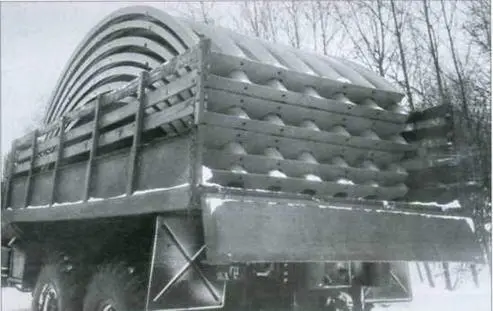

Укладка криволинейных элементов в кузове автомобиля КрАЗ-214.

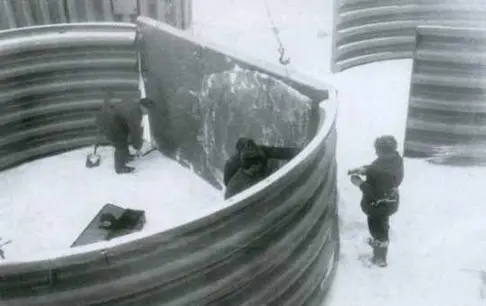

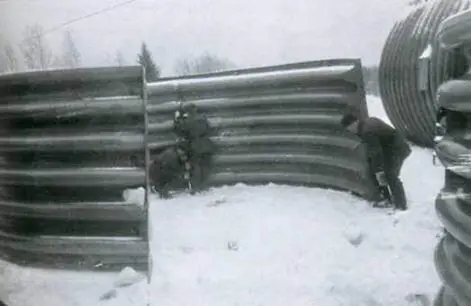

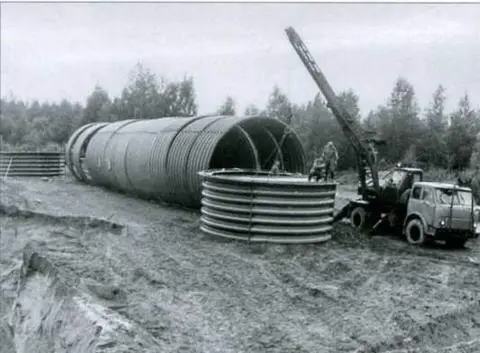

Отдельные операции при возведении опытного сооружения «Профиль-1».

Опытное сооружение из КФС «Профиль-1» представляло собой цилиндрическую конст-

рукцию с плоским полом, собираемую из 16 отдельных блоков. Торцы сооружения оборудовались одностворчатыми воротами. Блок остова сооружения собирался из трех криволинейных элементов и плоского элемента пола. Их сборка осуществлялась с помощью болтовых соединений. Соединение блоков остова в направлении продольной оси сооружения обеспечивалось шарнирными болтами, закрепленными на обрамлении криволинейных элементов. Вплотную к торцам остова сооружения были приставлены опорные рамы ворот. Крутости обвалования у ворот укреплялись открылками из криволинейных элементов остова (по два с каждой стороны), закрепленными болтами к боковинам опорной рамы.

Внутри остова сооружения вдоль замковой части блоков устанавливался монорельс из двутавра, на котором была смонтирована электрическая таль грузоподъемностью 3,0 т. Внутреннее оборудование включало систему приточной вентиляции, систему воздушного отопления и систему силового и осветительного электрооборудования.

Опытное сооружение из КФС «Профиль-2» по форме и конструктивному исполнению являлось, в основном, полной копией сооружения «Профиль-1», отличаясь от него большей длиной и меньшими размерами поперечного сечения (пролета). Кроме того, имелись различия в устройстве входов и объемно-планировочном решении.

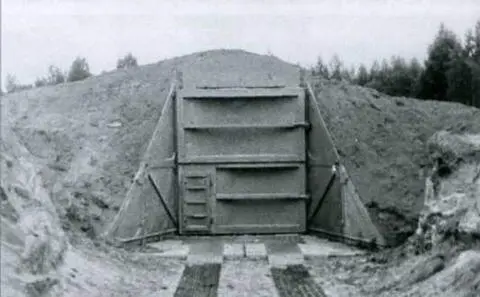

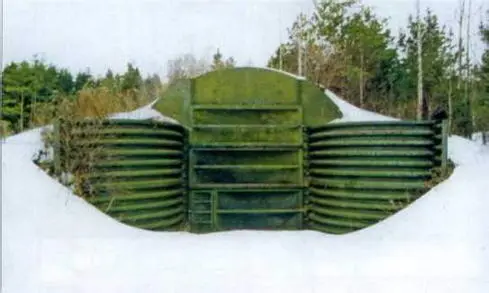

Сборно-разборное сооружение «Панцирь-2».

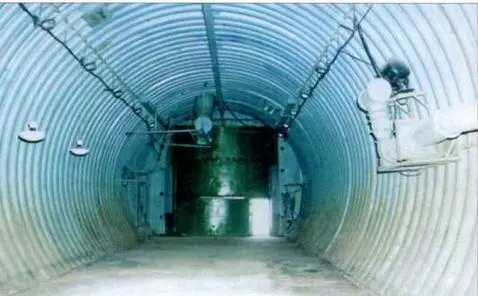

Сборно-разборное сооружение «Панцирь-2ПУ».

Недостатки, обнаруженные в ходе всесторонних полигонных испытаний опытных сооружений, учли при корректировке рабочей документации. Усовершенствованные образцы были представлены на войсковые испытания и в мае 1972 г. приняты на снабжение Советской Армии. Сооружение «Профиль-1» получило войсковой индекс «Панцирь-2», сооружение «Профиль-2» - «Панцирь-2ПУ».

Сборно-разборное сооружение «Панцирь-2» предназначалось для укрытия и защиты специальной техники. Оно собиралось из криволинейных элементов КФС и плоских элементов пола. Торцы остова оборудовались металлическими защитными воротами, в створках которых имелись проемы для прохода личного состава, закрываемые защитно-герметическими дверями. Внутренние размеры сооружения: длина - 34,2 м, наибольшая ширина -7 м, ширина на уровне пола - 5,4 м, высота от пола до монорельса - 5,3 м, ширина въездного проема - 4,2 м и высота -5 м. Предусматривался сквозной проезд техники (въезд и выезд). Для создания необходимых условий работы и отдыха личного состава сооружение оборудовалось средствами отопления, фильтровентиляционным агрегатом и бытовым оборудованием.

Сборно-разборное сооружение «Панцирь- 2ПУ» служило для защиты групп оперативного состава командных пунктов с командно-штабными и специальными машинами. Его остов собирался также из криволинейных элементов КФС и плоских элементов пола каркасной конструкции. Один торец сооружения оснащался одностворчатыми защитными воротами с проемом, перекрытым герметической дверью для входа личного состава, и тамбуром, отделенным от основного помещения герметической перегородкой. Другой торец сооружения закрывался стенкой с проемом, к которому примыкал вход для личного состава, и был оборудован двумя тамбурами. Внутренние размеры сооружения составляли: длина - 43,8 м, максимальная ширина -5 м, ширина на уровне пола - 3,5 м, высота - 4,3 м.

Сборные поперечные и продольные перегородки сооружения в зависимости от назначения позволяли создавать отдельные рабочие и технические помещения. Имелись средства коллективной противохимической защиты, вентиляции, отопления, кондиционирования воздуха и освещения.

Одновременно с принятием на снабжение сооружений «Панцирь-2» и «Панцирь-2ПУ» завершилось создание быстровозводимого и быстроизвлекаемого сооружения из КФС площадью 30-40 м 2для защиты и работы личного состава групп управления (экспериментальный блок арочной конструкции «Профиль-2БИС»). Данное направление было проработано 15-м ЦНИИИ и 1-м ПФБ ИВ в двух вариантах:

• быстровозводимое сборно-разборное сооружение «Бункер А»;

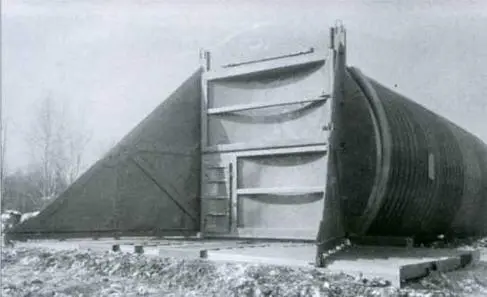

Сборно-разборное сооружение «Бункер А».

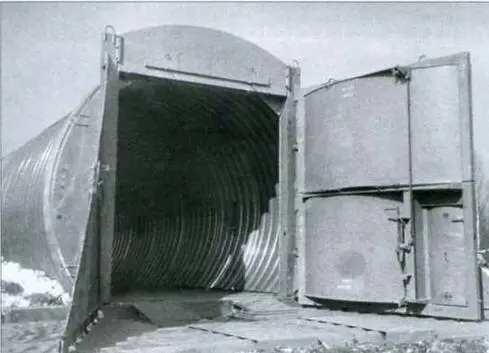

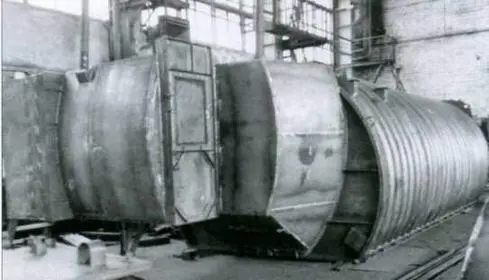

Опытное сооружение «Бункер А» после контрольной сборки на Днепропетровском заводе металлоконструкций им. И.В. Бабушкина.

• быстровозводимое и быстро-извлекаемое сборно-разборное сооружение «Бункер Б». В 1972 г. Днепропетровский завод металлоконструкций им. И.В. Бабушкина изготовил и провел контрольную сборку опытных образцов сооружений. В следующем году завод представил опытное сооружение на полигонные испытания, а после устранения выявленных недостатков «Бункер А» поступил на войсковые испытания, которые успешно выдержал. В мае 1974 г. его приняли на снабжение войск под индексом «Бункер».
