Для борьбы с имеющими хорошую броневую защиту целями («капитальные» корабли, тяжелобронированные боевые машины, бронеколпаки и башни долговременных фортификационных сооружений) в боекомплект пушки-гаубицы Д-20 ввели бронебойные снаряды БР-540 и БР-540Б. Оба они каморные и имели донный взрыватель, но первый из них остроголовый (т.е. лучше пробивал плиту при угле встречи, близком к нормали), а второй - тупоголовый (лучше работал по наклонной плите за счет «доворота» при встрече с преградой). С той же целью мог использоваться кумулятивный снаряд БП-540, пробивающий броню сформированной при взрыве из облицовки его воронки тонкой струей металлических частиц. Он также обладал неплохим осколочным действием.

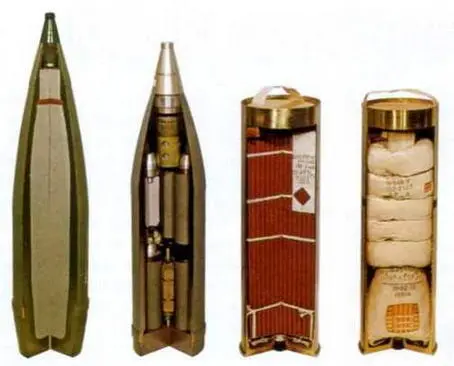

Снаряд ЗОФ25 (слева) и выстрел с осколочно-кассетным снарядом 3013.

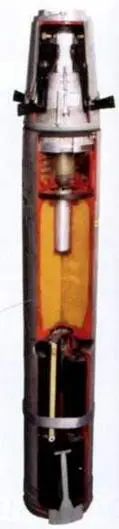

Корректируемый боеприпас «Сантиметр» (30Ф38).

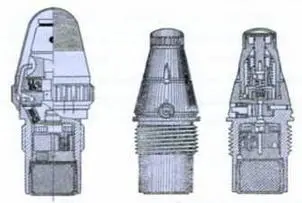

Взрыватели Д-1-У и РГМ-2.

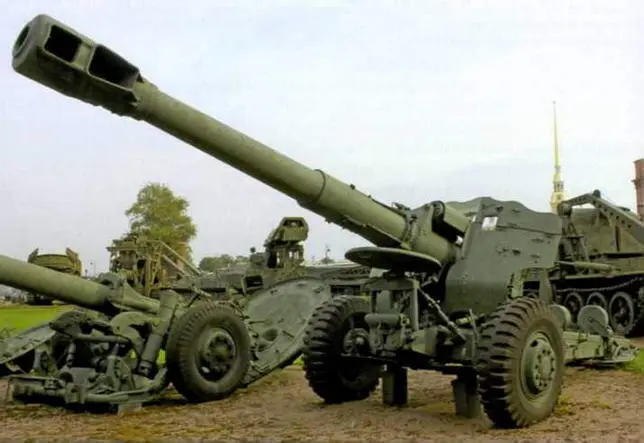

Пушка-гаубица Д-20 в экспозиции Военно-исторического музея артиллерии, инженерных войск и войск связи МО РФ.

Против скоплений открыто расположенной живой силы противника эффективным средством являлся снаряд ЗШ2 со стреловидными готовыми поражающими элементами, «наследник» довоенной шрапнели.

Он также был разработан в НИМИ по теме «Лепесток-2» группой конструкторов под руководством М.А. Шамолина в начале 1970-х гг.

По традиции взрыватель этого боеприпаса ДТМ-75 по-прежнему именовали «дистанционной трубкой». Его действие включало установку на разрыв по истечении заданного времени, а также режим «на картечь».

В первом случае вышибной заряд боеприпаса срабатывал на нисходящей ветви его траектории, формируя конус из 8500 смертоносных «иголок» массой 1,26 г с углом при его вершине в 34° (80% из них находились внутри угла в 16°) и добавляя им 80-100 м/с дополнительной скорости. Они накрывали цель и были способны эффективно поразить незащищенную живую силу на расстоянии 500 м, а в средствах индивидуальной защиты - на 200 м. Во втором случае это происходило сразу же по вылете снаряда из ствола, что нужно при самообороне орудия от массированной атаки пехоты противника.

С той же целью поражения открыто расположенной живой силы противника применялся осколочно-кассетный снаряд 3013, тоже с дистанционной трубкой ДТМ-75, содержащий восемь осколочных суббоеприпасов (по 230 г взрывчатого вещества каждый). В отличие от 3LLJ2, он предназначался против рассредоточенных целей. Для одного снаряда сплошное поражение обеспечивалось: для мишени в положении стоя - на площади 0,35 га, с колена - на 0,23 га и лежа на - 0,12 га. Это в 3,8 раз превосходило по эффективности осколочное действие боеприпаса повышенного могущества ЗОФ25. 3013 был создан в НИМИ по теме «Сахароза» коллективом под руководством Ю.М. Лещинского и М.Т. Павленко; принятие на вооружение последовало в декабре 1983 г.

Для уничтожения бронированных целей и разрушения инженерных сооружений пушка- гаубица Д-20 может вести огонь корректируемыми боеприпасами семейств «Сантиметр» (30Ф38, ЗОФ75) и «Краснополь» (30Ф39). Они выпускаются в разных исполнениях и могут оснащаться реактивными двигателями или донными газогенераторами для увеличения дальности стрельбы (вплоть до 20 км). С той же целью «Краснополь» имеет развитые аэродинамические поверхности для планирующего полета. Общим их принципом является полуактивная лазерная головка самонаведения, а разницей - реализация принципа коррекции траектории. У снарядов семейства «Сантиметр» для этого используются реактивные двигатели, а у семейства «Краснополь» - аэродинамические рули. Для подсветки цели достаточно 3 с, а отклонение отточки прицеливания не превышает 2 м по любой из координат. Разрывной заряд массой до 10 кг позволяет успешно уничтожать даже такие хорошо защищенные цели, как современные основные боевые танки.

152-мм гаубица-пушка Д-20 могла вести огонь химическими снарядами типов 3X3 и ЗХС7, а также специальным снарядом.

Для решения ряда задач, не связанных с прямым поражением живой силы и военной техники противника, пушка-гаубица Д-20 могла использовать снаряды специального назначения.

Для освещения поля боя и сигнализации в темное время суток предназначались осветительные парашютные снаряды ЗС1 и ЗС6. Первый из них оснащался дистанционной трубкой типа Т-7 с пиротехническим принципом действия. Она устанавливалась для оптимальной высоты срабатывания вышибного заряда 500-600 м, после чего поджигался и выталкивался из корпуса снаряда факел. На раскрытом парашюте он опускался вниз со скоростью около 10 м/с и обеспечивал освещенность не менее 2 лк площади с радиусом 400 м при средней силе света 800 000 кд в течение не менее чем 40 с. Более поздний ЗС6 с механической (часовой) трубкой Т-90, разработанный по теме «Рассвет», имеет более высокие характеристики: среднее время свечения факела увеличено до 55 с, а сила света - до 1,2 млн. кд.

С целью противодействия средствам связи и радиоэлектронной разведки противника Д-20 могла вести огонь снарядами-постановщиками радиопомех ЗРБЗО и 3HC23 в коротковолновом и ультракоротковолновом диапазонах.

Для учебных стрельб использовались снаряды ОФ-540ИН, БР-540ИН, БП-540ИН, ЗОФ22ИН, ЗОФ25ИН, 30Ф38ИН, 30Ф39ИН (варианты соответствующих боеприпасов в инертном снаряжении) и практические бронебойные снаряды ПБР-540. Они не содержали взрывчатого вещества, а взрыватели были либо охолощены, либо вместо них ввинчивались специальные заглушки. Кроме того, ПБР-540 изготавливался из гораздо более дешевой обычной стали вместо специальной ее марки для «настоящего» его аналога БР-540. Имелись и практические варианты химических снарядов.

Используемые сокращения: ОП - основной пучок, ЦП - центральный пучок, РП - равновесный пучок, ОПК - основной пакет. Во втором столбце приведены номера идентичных по баллистическим свойствам зарядов состава Ж-545 и ЖН-545У, использовавшихся ранее - до введения зарядов состава ЖН-546 и Ж-546У со 152-мм гаубицей-пушкой обр. 1937 г. (МЛ-20).
