М. Барятинский - Плавающий танк ПТ-76

Подъемный механизм секторного типа со сдающим звеном устанавливается слева от пушки.

Ограждение пушки выполнено из двух щитов, укрепленных на люльке с правой и левой стороны, и гильзоулавливателя, который может откидываться вниз и в этом положении стопориться.

Вид на казенную часть пушки Д-56ТМ через открытый башенный люк

Танк ПТ-76 на блокпосту Советской Армии в зоне армяно-азербайджанского конфликта. Нахичеванская АССР; г.Мегри, конец 1980-х годов.

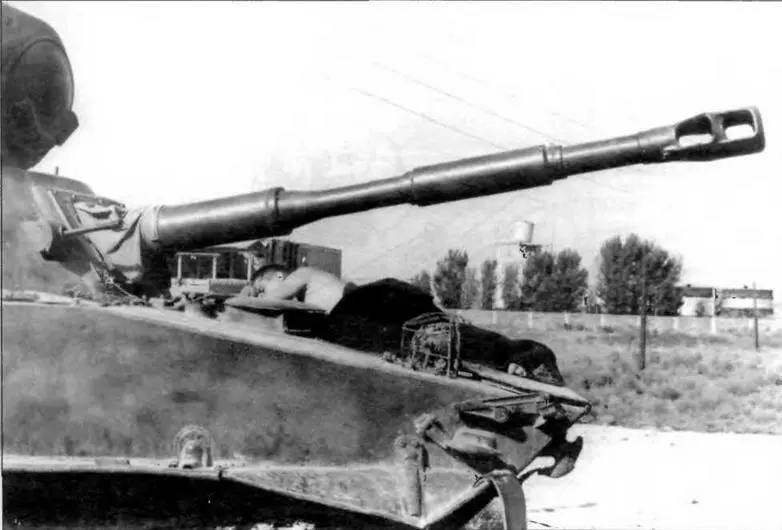

Для легкого танка ПТ-76 имел весьма мощное, даже по нынешним временам, вооружение Для крепления пушки в походном положении внутри башни (вверху над пушкой) установлен стопор.

Начальная скорость бронебойно-трассирующего снаряда массой 6,5 кг — 655 м/с, осколочно-фугасного массой 6,2 кг — 680 м/с. Наибольшая прицельная дальность стрельбы при использовании телескопического прицела — 4000 м, бокового уровня — 12 000 м. Дальность прямого выстрела по цели высотой 2 м при стрельбе бронебойно-трассирующим снарядом составляет 780 м, осколочно-фугасной гранатой — 820 м, подкалиберным бронебойно-трассирующим снарядом —1060 м и кумулятивным снарядом — 630 м. Угол возвышения пушки — 30°, склонения — 4°. Предельная длина отката — 550 мм. Прицельная скорострельность — 7 выстр/мин. Масса качающейся части пушки без бронировки—1150 кг.

На танках ПТ-76, выпущенных после 1957 года, установлена 76-мм пушка Д-56ТМ (2А16), которая отличается от пушки Д-56Т наличием двухкамерного дульного тормоза, эжекционного устройства для продувки канала ствола и конструкцией крышек цилиндров противооткатных устройств.

Танки ПТ-76Б вооружены 76-мм пушкой Д-56ТС, стабилизированной в двух плоскостях наведения. От пушки Д-56ТМ она отличается, главным образом, измененной конструкцией подъемного механизма, особенностью которого является устройство, отключающее цилиндрическую шестерню от червячного колеса при переходе на стабилизированное наведение пушки, наличием узлов для крепления гироблока и исполнительного гидроцилиндра и другими более мелкими деталями.

В качестве вспомогательного вооружения на танке установлен 7,62-мм пулемет СГМТ (станковый модернизированный пулемет обр.1943 г. конструкции Горюнова, танковый), спаренный с пушкой.

Для ведения стрельбы из пушки и спаренного пулемета используются телескопический шарнирный прицел TLUK-66, боковой уровень и угломерный круг на погоне башни.

Наведение пушки на цель осуществляется вращением рукоятки маховика вертикального наведения и поворотом башни с помощью ручного или электрического привода, а при включенном стабилизаторе — с помощью пульта управления. На танке ПТ-76Б установлен стабилизатор СТП-2П «Заря», который обеспечивает: автоматическое удержание пушки и спаренного пулемета в заданном (стабилизированном) положении в вертикальной и горизонтальной плоскостях наведения при движении танка; наведение пушки и спаренного пулемета в вертикальной и горизонтальной плоскостях с плавным регулированием скоростей наведения.

Боекомплект пушки состоит из 40 унитарных выстрелов, из которых 24 с осколочно-фугасными гранатами, четыре с бронебойно-трассирующими, четыре с подкалиберными и восемь с кумулятивными снарядами. Боеприпасы размещены в двух стеллажных укладках (на 24 и 14 выстрелов) на вращающемся полу боевого отделения, причем вторая укладка соединяет своими основаниями пол и верхний погон башни. Еще два выстрела расположены в хомутиковой укладке на правом борту башни.

Патроны к спаренному пулемету СГМТ в количестве 1000 шт. снаряжаются в ленты по 250 шт. Ленты укладываются в четыре магазина-коробки.

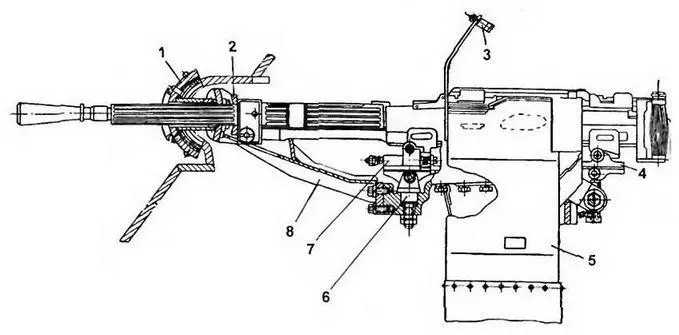

Установка пулемета СГМТ, спаренного с пушкой:

1 — бронировка; 2 — щиток-отражатель; 3 — пружинный захват крышки приемника; 4 — задний ползун; 5 — гильзоулавливатель; 6 — передняя стойка; 7 — передний ползун; 8 — кронштейн

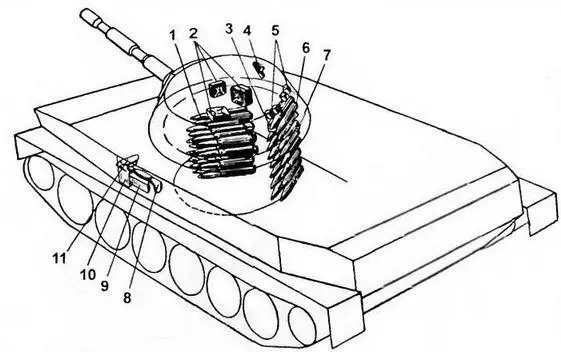

Размещение боекомплекта в танке;

1 — укладка на 24 выстрела; 2 — магазин-коробки для спаренного пулемета; 3 — ящик с гранатами Ф-1; 4 — кобура для сигнального пистолета; 5 — сумка с патронами для сигнального пистолета; 6 — хомутиковая укладка на два выстрела; 7 — укладка на 14 выстрелов; 8 — чехол с автоматом АК-47; 9 — ящик с гранатами Ф-1; 10—сумка с магазинами к автомату АК-47; 11 —ящик с гранатами Ф-1

Интересно отметить следующий факт. Пушка Д-56Т создавалась с использованием баллистики 76-мм танковой пушки Ф-34 обр.1940 г., поэтому для стрельбы из нее применяются унитарные выстрелы как от пушки Ф-34, так и от дивизионных пушек обр. 1902/30 гг. и обр.1939 г. и от полковой пушки обр. 1927 г., в частности с осколочно-фугасной гранатой ОФ-350 и с бронебойно-трассирующим снарядом БР-350Б

В качестве оружия самообороны экипажа в танке имеются автомат АК-47 (позднее АКМ или АК-74) и 300 патронов к нему, 15 гранат Ф-1 и сигнальный пистолет с 20 патронами.

ДВИГАТЕЛЬ И ТРАНСМИССИЯ. На танке ПТ-76 установлен 6-цилиндровый четырехтактный бескомпрессорный рядный дизель жидкостного охлаждения В-6 (варианты В-6Г, В-6П и В-6Б). Максимальная мощность 240 л.с. при 1800 об/мин. Рабочий объем 19 100 см 3. Степень сжатия 14 —15. Масса двигателя со стартером и маховиком — 815 кг.

С 1960 года двигатель выпускался с обогреваемым картером, предназначенным для улучшения нагревания подшипников коленчатого вала и масла, находящегося в отстойниках нижней половины картера, перед запуском двигателя в условиях низких температур.

Топливо — дизельное, летом — марки ДЛ, зимой —ДЗ или ДА (при температуре ниже 30°С). В систему питания двигателя танка ПТ-76 входят два топливных бака общей емкостью 250 л (большой бак емкостью 150 л, малый — 100 л). Они размещены в силовом отделении справа от двигателя. На крыше кормовой части корпуса на кронштейнах могут устанавливаться два наружных цилиндрических топливных бака емкостью по 90 л каждый. На танке ПТ-76Б введен третий внутренний топливный бак емкостью 140 л, расположенный в корме корпуса поперек силового отделения. Вместо цилиндрических установлены два наружных топливных бака прямоугольной формы емкостью 95 л каждый. Ни в том ни в другом случае наружные топливные баки не включены в систему питания, а используются для дозаправки основных топливных баков.

Наружные баки раннего образца (на фото вверху) устанавливались редко, так как они ограничивали угол наведения пушки. Эта проблема была снята с появлением плоских наружных баков (на фото внизу), устанавливавшихся, кроме того, ближе к корме
