Кроме того, 100-мм стальной броней защищалась боевая рубка и 500-мм коммуникационная труба. Основания станков 100-мм пушек закрывались цилиндрами из броневой стали с толщиной стенок 54 мм; такую же толщину имели и вертикальные стенки орудийных щитов.

АРТИЛЛЕРИЯ

Поскольку артиллерия «Фудру» полагалась, в первую очередь, для самообороны, то в качестве главного калибра он получил восемь 100-мм орудий модели 1891 г., которые обычно использовались на крейсерах, в лучшем случае, в качестве «второго» калибра, а на броненосцах так и вовсе считавшихся чуть ли не пристрелочными. Впрочем, эти пушки, продержавшиеся на кораблях до конца Первой мировой войны, на момент принятия на вооружение являлись вполне удачными образцами.

Пушка состояла из центральной трубы, на которую надевался кожух, фиксирующийся запорным концом. На кожух навинчивался казенник и цапфенное кольцо. В отличие от скорострельных пушек более крупного калибра, замок на них не находился в постоянном зацеплении с рамой: по французской классификации он назывался буквально «замком с откидной дверцей», из приятных на русском флоте образцов наиболее близок к нему будет «замок с шарнирным кольцом». Для открывания замка использовалась единственная рукоятка: сперва при ее повороте замок поворачивался вокруг оси канала ствола, затем за нее следовало потянуть чтобы выдвинуть его из гнезда до срабатывания подпружиненных защелок, соединявших замок с шарнирным кольцом. Наконец, шарнирное кольцо вместе с замком при помощи той же рукоятки откидывалось вбок.

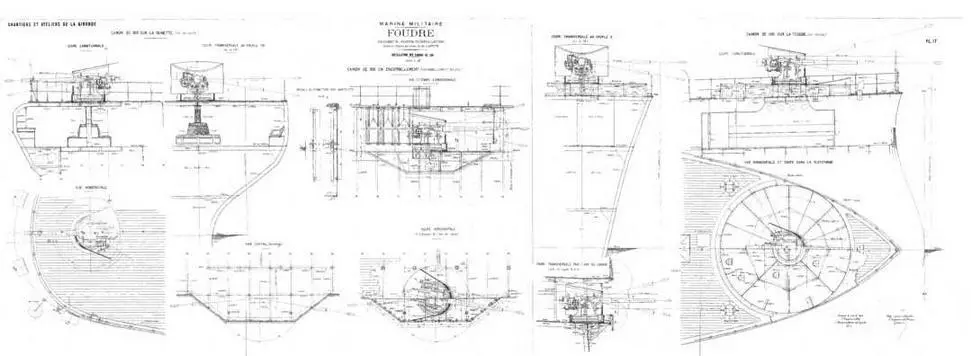

фудр Планы размещения 100мм артилерии Копия подлинного чертежа 65мм - фото 82

«фудр». Планы размещения 100-мм артилерии. Копия подлинного чертежа

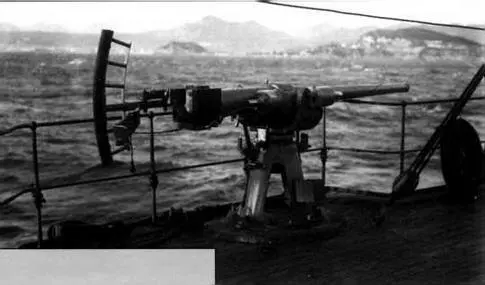

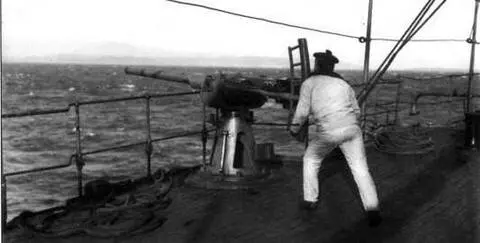

65мм пушка Фудра Рейд Вильфранша 1914 г Характеристики артиллерии - фото 83 65мм пушка Фудра Рейд Вильфранша 1914 г Характеристики артиллерии - фото 84

65-мм пушка «Фудра». Рейд Вильфранша, 1914 г.

Характеристики артиллерии «Фудра»
Тип орудия 100-мм Mod.1891 65-мм Mod.1891 47-мм Mod.1891
Длина нарезной части ствола, мм/клб. 4497/45 3247/50 1878/40
Полная длина пушки, мм 4646 3450 2048
Число нарезов 30 26 20
Вес ствола/замка, кг 1700/28 540/42
Вес снаряда, кг: Ч, П 14/0,692 4/0,195 1,5/0,055
С, М 16/0,42 4/0,1 1,5/0,022
Вес заряда, кг (тип пороха) 3,7 (ВМ7) 0,875 (ВМЗ) 0,27 (ВМ2)
Давление в стволе, кг/см2 2000/2400' 1950 2000
Начальная скорость, м/с 740/710' 715 650

Хотя техническая скорострельность и превышала 10 выстрелов в минуту, французы были реалистами, и полагали что «ускоренная» боевая скорострельность составит 6 выстрелов в минуту, «методичная» (при продолжительной стрельбе) - 3 выстрела в минуту.

Пушки устанавливались на станках с центральным штыром, с гидравлическим тормозом отката, расположенным прямо под стволом, и двумя размещенными по бокам от него накатниками с пружинами Бельвилля. Как уже говорилось выше, два орудия размещались в ДП в носу и корме, шесть - побортно на спонсонах. Углы обстрела составили 244° для носовой пушки (развернуть ее дальше в сторону кормы мешали кат-краны), 294° для кормовой и 165-170° для бортовых.

Подъемников боезапаса 100-мм патронов имелось пять - по одному на носовую и кормовую пушку, и каждую пару бортовых. Работа подъемников обеспечивалась ручными лебедками, установленными рядом с шахтами над погребами. Расстояние от подъемника до пушки могло быть изрядным - свыше 20 м для средних бортовых и кормовой пушек, поэтому рядом с каждой пушкой размещался стеллаж на 16 выстрелов.

Противоминное вооружение крейсера первоначально состояло из четырех 65-мм орудий модели 1891 г. и четырех 37- мм револьверных пушек. Последние позднее были заменены 47-мм скорострельными модели 1885 г. 65-мм пушки стояли на спонсонах на верхней палубе, 37-мм (потом 47-мм) - на носовой надстройке и на площадке в нижней части грот- мачты. На пару пушек имелось по одному ручному подъемнику боезапаса.

65-мм и 47-мм пушки были схожи по конструкции, состоя из центральной трубы, на которую со стороны казенной части был надет кожух, на кожух навинчивался казенник. На 47-мм пушке кожух фиксировался навинчивающимся на трубу запорным кольцом. На кожух надевалось цапфенное кольцо: на 65-мм пушке оно крепилось при помощи шпонок, на 47-мм - при помощи резьбы. Обе пушки имели клиновой затвор. Боевая скорострельность 65-мм пушки считалась равной 10-12 выстрелам в минуту, 47-мм - 15.

65-мм пушка размещалась на станке модели 1892 г. Станок с люлькой имел два гидравлических, заполненных глицерином, тормоза отката. Накатник - пружинный; тройная спиральная пружина одним концом упиралась в крышку тормоза отката, другим соединялась с его же штоком. Неподвижная часть люльки опиралась на роликовое основание, установленное в верхней части «кринолина» - собранной из металлических полос конической тумбы.

47-мм устанавливались на самые простые станки, лишенные даже тормозов отката. Станок имел в нижней части бронзовый штыр, вставлявшийся в «стакан» в верхней части «кринолина».

Поскольку основным оружием «Фудра» должны были являться миноноски, автор полагает возможным уделить этим маленьким кораблям особое внимание[*Миноноски будут рассмотрены в следующих частях статьи.].

фудр Устройство для подъема и спуска миноносок на воду Копия подлинного - фото 85

«фудр». Устройство для подъема и спуска миноносок на воду. Копия подлинного чертежа

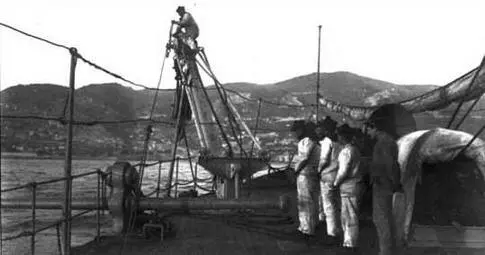

Работа с якорями на Фудре Рейд Вильфранша 1914 г СИЛОВАЯ УСТАНОВКА - фото 86

Работа с якорями на «Фудре». Рейд Вильфранша, 1914 г.

СИЛОВАЯ УСТАНОВКА, УСТРОЙСТВА, СИСТЕМЫ

С выбором машин и котлов автор проекта оригинальничать не стал. Два трехлопастных винта диаметром 5,1 м вращались двумя трехцилиндровыми вертикальными машинами тройного расширения, разработанными фирмой «Шнейдер». Пар для них вырабатывали котлы Лаграфелля- д’Алле, на тот момент - довольно популярные во французском флоте. Котлы состояли из двух водяных камер, соединенных трубками, имевшими диаметр 70 мм и установленными под небольшим углом к горизонтальной плоскости. В верхней части камеры соединялись цилиндрическим паросборником. Котлы с одной стороны имели несколько больший объем воды, что делало их отклик на изменения жара в топках не столь быстрым. С одной стороны это снижало скорость разведения паров, с другой стороны - позволяло использовать не самых опытных кочегаров.
