"Пиауи" назван в честь штата, став первым кораблем с этим наименованием. Прибыл на театр боевых действий в феврале 1868 г.; 21 июля 1868 г. принял участие в сражении у Юмаюты, позднее в операциях у Тибикуари, Ангостуры, Мандувиры и Гарайо. К 1892 г. находился в составе флотилии Мату-Гроссу. Списан 23 июня 1897 г.

"Сара" назван в честь штата, став первым кораблем с этим наименованием. Прибыл на театр боевых действий в мае 1868 г. Принимал участие в сражениях 30 августа 1868 г., 18, 27 и 29 апреля 1869 г. После войны вошел в состав флотилии Мату-Гроссу. Списан в 1884 г.

"Санта Катарина" назван в честь штата, став первым кораблем с этим наименованием. Отправлена на театр боевых действий в середине 1868 г., прибыла в апреле 1869 г. 18 апреля 1869 г. провел разведку реки Мандувира. 17 мая прикрывал перевозку корпуса генерала Камара в Росарио. После войны вошел в состав флотилии Мату-Гроссу. Отправлен для ремонта на арсенал Ладарио, но из-за скверного состояния корпуса затонул в районе базы еще до начала ремонта.

Монитор типа "Рага". Графика - Михал Глок (Польша)

Оригинальный проект броненосца с деревянным корпусом и центральной батареей разработки бразильского инженера Наполеона Левеля. Заложен на казенном арсенале в Рио при пышной церемонии, на которой присутствовали император Дон Педру и герцог Саксонский. Назван в честь 7 сентября 1822 г. — дня провозглашения бразильской независимости, — став третьим кораблем с таким наименованием. После долгого строительства, корабль укомплектовали лишь 8 января 1874 г., в спустя два года перечислили в резерв. Заново укомплектован в июне 1877 г. В начале 1880-х гг. находился в качестве стационера в Монтевидео, вернувшись в Рио-де-Жанейро в 1884 г. В ноябре 1885 г. принял участие в крупных маневрах вместе с броненосцами "Ричуэло", "Жавари" и "Солимойнш", после этого поставлен на прикол и лишился своей машины и части механизмов. Во время восстания 1893 г. захвачен повстанцами, и использовался ими в качестве плавучей батареи у пляжа Армасан. В итоге из-за плохого состояния корпуса затонул на мелководье между Нитерои и мысом Армасан, после чего разграблен и подожжен. Захвачен армией 16 декабря 1893 г, но в строй больше не вводился. Окончательно останки разобраны в 1895 г.

Броненосец "Sete di Setembro", 1874 г. Графика - Михал Глок (Польша)

Проект большого океанского монитора, разработанный под руководством Карлуша Браконно. Названы в честь бразильских рек Солимойнш (при другом прочтении — Сулейман), крупнейшего притока Амазонки, и Жавари — притока Солимойнша (первый корабль с этим наименованием). Строились фирмой "Forges et Chantiers de la Mediterranee" (Гавр, Франция).

По результатам испытаний "Жавари", проведенный бразильской стороной под руководством лейтенанта Жозе Гимараеша выявлено множество дефектов, ряд которых строитель посчитал дефектами бразильского проекта. После судебного разбирательства, поскольку Гимараеш отказался вести корабль в Бразилию, командир был заменен, а претензии отклонены. 15 мая 1878 г. "Жавари" вышел из Бреста и после достижения Рио был официально включен в списки флота. В сентябре 1893 г. примкнул к восставшим. Потоплен 22 ноября 1893 г. огнем правительственной батареи в бухте Рио-де-Жанейро.

"Солимойнш" вошел в состав флота 23 апреля 1875 г., по прибытии в Бразилию. 19 мая 1892 г. затонул практически со всем экипажем у мыса Полоньо (Уругвай), спаслось лишь 5 человек.

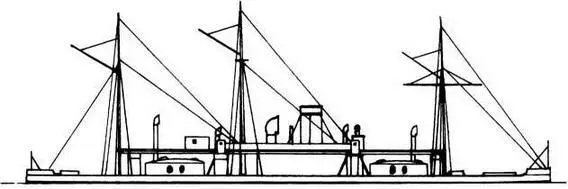

Монитор "Solimoes". Графика - "Conway's"

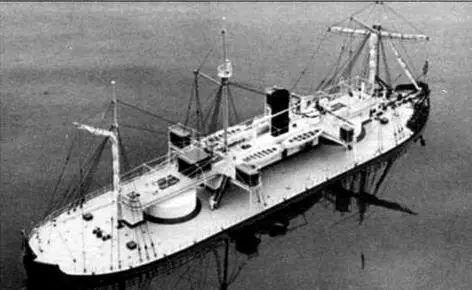

Модель монитора "Javary"

Гибель броненосца "Рио-де-Жанейро" после подрыва на мине 2 сентября 1866 г.

Броненосец "Бразил" после сражения у Курупайти 22 сентября 1866 г.

Броненосец " Тамандаре" после сражения у Курупайти 22 сентября 1866 г.

Сергей Трубицын

Подводный монитор М-2. Обратите внимание на окраску палубы и нанесение бортового номера на ограждение 305-мм установки

В 1915 году британский Комитет по развитию подводного флота принял решение о выделении в классе подводных лодок шести подклассов. В это время в составе Королевского флота уже находились представители пяти подклассов, начиная от небольших и устаревших патрульных лодок и заканчивая подводными турбинными крейсерами типа "К", шестым же подклассом стали подводные мониторы, не существовавшие пока даже на бумаге. В сентябре 1915 г. состоялось заседание Комитета по развитию подводного флота, на котором было принято решение о строительстве серии подводных мониторов. Основным доводом "За" было то, что такие корабли может построить противник, и, хотя никакой разведывательной информации о намерениях немцев обзавестись подобными субмаринами не имелось, решение о проектировании подводных лодок с сильным артиллерийским вооружением было принято. Основным сторонником и толкачом этих кораблей стал адмирал Д. Фишер. Еще до начала совещания под его руководством был разработан проект субмарины с сильной артиллерией, которую дополняло обычное торпедное вооружение. Этот проект был обозначен как "подводный крейсер", но на совещании было решено вписать его в класс "подводный монитор".
