Два главных электродвигателя имели мощность по 800 л.с. при 300 об./мин. На правый вал действовал дополнительный вспомогательный электромотор мощностью 20 л.с. Аккумуляторная батарея подводных мониторов включала 336 свинцовых аккумуляторов, весила 137,42 т и могла поддерживать напряжение в сети 220 Вольт в течение 1,5 часов.

Субмарины приводились в движение двумя трехлопастными винтами диаметром 1778 мм, однако, поскольку они переустанавливались, точно не известно — относятся эти данные к винтам до замены или после нее.

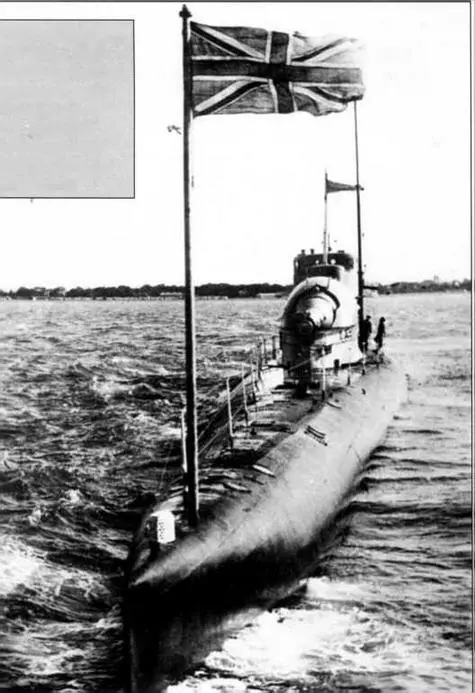

Подводный монитор М-3. Хорошо видны Довольно необычные формы носовой оконечности субмарин данного типа

Во время официальных испытаний М-1 развила скорость 15,4 узла, а до этого, во время пробега на малой глубине, показала 14,7 уз. В обоих случаях имел место недобор контрактной скорости.

Главным оружием подводных лодок типа "М" считалась артиллерия, поэтому придется отойти от традиционного описания вооружения подводных лодок, которое обычно начинается с торпедного.

Сначала планировалось вооружить подводные мониторы новыми 305-мм орудиями, но быстро выяснилось, что затраты на их разработку и изготовление будут велики, а перспективы серийного производства туманны. Заниматься созданием нового орудия в условиях военного времени было бы непозволительной роскошью, следствием чего стал выбор проверенной модели BL Mk.lX с длиной ствола в 40 калибров. Ее разработка велась известным оружейным концерном "Виккерс" и завершилась в 1897 г. Конструкция пушки была обычной для Королевского флота: стальной ствол, состоящий из нескольких труб, скрепленных с помощью стальной проволоки и накрытых сверху кожухом; замок системы Веллина. Орудие находилось на вооружении британских эскадренных броненосцев типов "Формидебл", "Дункан", "Кинг Эдуард VII". В наличии имелись многочисленные запасные стволы, их и использовали для вооружения подводных мониторов.

В 1915 г. ведущим британскими оружейным фирмам "Виккерс" и "Армстронг" было предложено спроектировать новую артиллерийскую установку для подводных мониторов. По первоначальному заданию, она должна была быть бронированной, с гидравлическими приводами вертикальной и горизонтальной наводки. В конечном итоге, принимая во внимание специфику носителя, от бронирования решили отказаться и, более того, сделать большую часть установки водопроницаемой. Водонепроницаемой выполнялась только камера заряжания. Вес установки составлял 120,4 т; диаметр барбета — 1,68 м, что обеспечивало угол поворота в горизонтальной плоскости 20°. Вертикальное наведение осуществлялось в пределах от -2 до +20°; заряжание производилось при фиксированном угле -2°, выбранном во избежание деформаций корпуса субмарины. Системы наведения и подачи — гидравлические.

Орудийная установка находилась перед рубкой, придавая подводным мониторам своеобразный силуэт, из-за которого к ним привязалось прозвище "Баранья нога".

Снаряды и заряды хранились отдельно, в разных отсеках. Вес снаряда — 385,9 кг; боекомплект — 40 снарядов; общий вес боезапаса субмарин достигал 29 т. Подача снарядов к орудию производилось с помощью механизмов, заряды подавались вручную. Дальность стрельбы орудия подводного монитора достигала 19 150 метров.

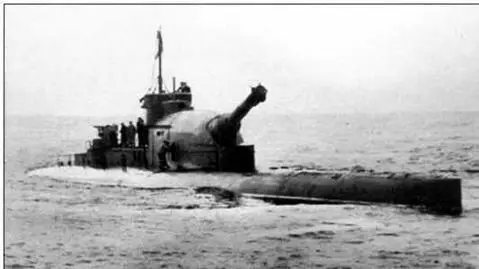

Подводный монитор М-3. Орудие главного калибра поднято на максимальный угол возвышения

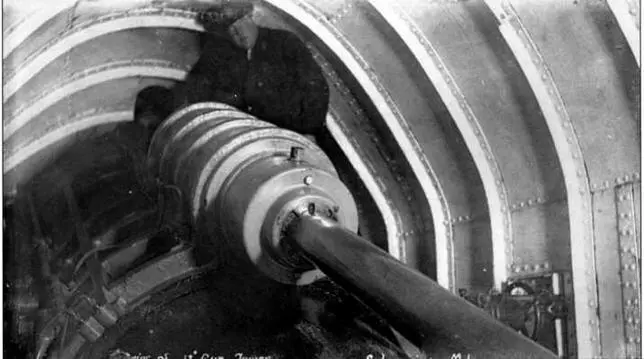

Внутреннее пространство 305-мм артиллерийской установки подводного монитора М-1

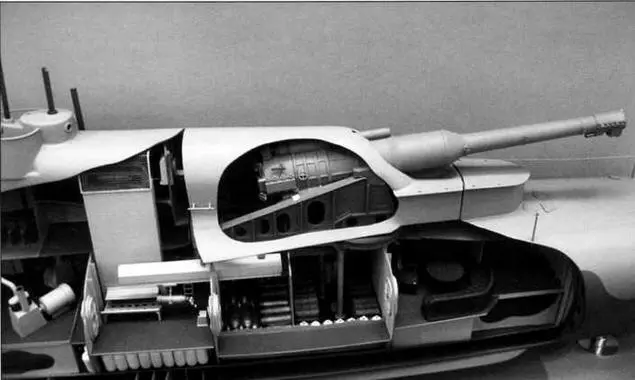

Модель подводного монитора М-2, наглядно демонстрирующая внутреннее устройство 305-мм установки и погребов боезапаса

Ствол орудия прикрывался герметичной крышкой, которая поднималась перед выстрелом с помощью электромотора. Выстрел из 305-мм орудия можно было производить, как из надводного положения, так и из подводного, но при этом ствол орудия должен был возвышаться на 2 метра над поверхностью воды. Скорострельность — один выстрел в 75 секунд. Наблюдение за целью и определение параметров осуществлялось через перископ, данные для стрельбы вырабатывались с помощью "Столика Дрейера". Если субмарина находилась в подводном положении, то, при хорошо подготовленном экипаже, выстрел мог быть произведен через 30-40 секунд после всплытия, а через 50 секунд после выстрела субмарина могла уйти на глубину. Этот маневр британские подводники называли "deep-chick", что в отечественной литературе переводят как "прыжок дельфина", хотя ближе по тексту "макание цыпленка".
