На том же совещании Комитету по проектированию было поручено выполнить проработку нескольких вариантов, основные различия между которыми заключались в составе артиллерийского вооружения. Фактически речь шла об альтернативе: или орудие с низкой скорострельностью, но тяжелыми снарядами, или скорострельные орудия с легкими снарядами, причем в последнем случае не исключалась возможность бронирования жизненно важных частей подводного корабля.

По первому варианту, новая субмарина должна была вооружаться одним 305-мм орудием, по второму варианту — двумя 190-мм орудиями с дальностью стрельбы 40 кбт. и самолетом для разведки.

2 октября состоялось очередное совещание, посвященное итогам первого этапа проектирования новых подводных лодок. Главный конструктор флота (Director of Naval Construction — DNC) представил два варианта: один с 305-мм орудием с длиной ствола в 23 калибра, другой — со 170-мм орудиями. Во время обсуждения проектов он заявил, что ему не понятно назначение проектирующихся подводных мониторов. Также главный конструктор обратился к коммандеру Хэллу, командующему подводными силами Королевского флота, с вопросом о причинах выбора крупнокалиберного орудия с малой скорострельностью. Также был опрошен начальник отдела военно-морских вооружений (Director of Naval Ordnance — DNO) о возможных характеристиках 305-мм орудий, без которых невозможно приступить к проектированию, ибо от них зависели элементы нового корабля. Коммандер Хэлл заявил, что разницы между 152-мм и 170-мм орудиями практически нет, поэтому для вооружения новых субмарин следует выбрать 152-мм орудия. Однако в итоге было принято решение о разработке двух вариантов проекта: с одним и двумя (одно в носовой части, второе — в кормовой) 305-мм орудиями.

Через некоторое время главный конструктор получил меморандум командующего подводными силами. Коммандер Хэлл привел следующие доводы в пользу тяжелого орудия на субмаринах: "Не известен ни один случай, чтобы военный корабль на ходу был торпедирован с расстояния более 1000 ярдов [5 кбт. — прим. С.Т.]. В результате очень часто возможность причинить повреждения противнику оказывается упущенной, хотя подводная лодка подошла незамеченной цели на расстояние в милю...Метод использования орудия будет следующим: заметив корабль, подводная лодка начнет сближение, как для торпедной атаки. Если это будет невозможно из-за зигзага или потому, что торпеда пройдет мимо, подводная лодка всплывет на поверхность на расстоянии мили от противника и использует орудие, которое должно иметь вертикальный и горизонтальный угол наводки 20 градусов".

Иными словами, все доводы в обоснование принципиально нового типа военных кораблей были весьма спорными. Тем не менее, решение о создании подводных мониторов было принято. Разработка проекта не заняла много времени. Еще в феврале 1916 г. был выдан заказ на строительство очередной четверки подводных лодок типа "К", получивших литерно-цифровые обозначения с К-18 по К-21. Стапельные работы еще не начались (верфями-строителями производилась заготовка материалов), когда в конце того же месяца последовало решение Адмиралтейства постройку турбинных крейсерских лодок аннулировать, перезаказав их как такое же число подводных мониторов, получивших наименования М-1 — М-4.[* При этом материалы, уже заготовленные для постройки турбинных подводных крейсеров, были использованы для строительства подводных мониторов — именно этот факт привел к тому, что в некоторых источниках можно встретить утверждение, что лодки типа "М" перестраивались из недостроенных лодок типа "К". — Прим. ред.] Тогда же последовал заказ фирме "Виккерс" на головную М-1 (бывшая К-18), некоторое время спустя — на М-2 (бывшая К-19), в августе этого же года концерну "Армстронг" выдали заказ на М-3 (бывшая К-20) и М-4 (бывшая К-21).

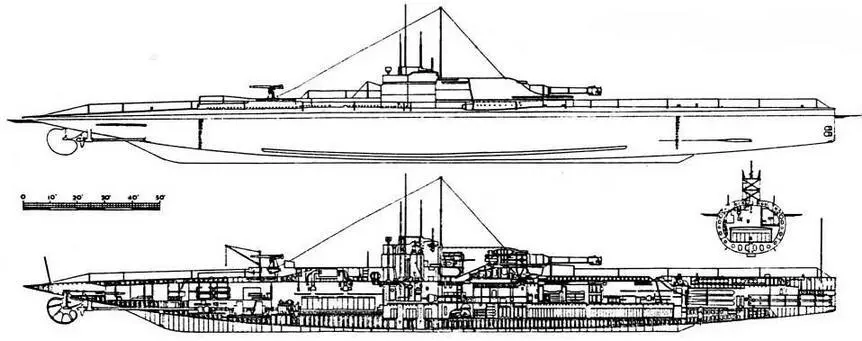

Подводный монитор М-2. Наружный вид и продольный разрез.

Продольный разрез ангара М-2 после переоборудования

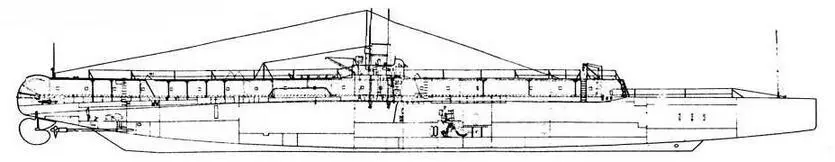

Продольный разрез подводного минного заградителя М-3

Прочный корпус новых подводных лодок был изготовлен из судостроительной стали толщиной 14 и 15,9 мм в средней части корпуса, утончаясь к оконечностям, а легкий — из листов толщиной от 19 до 6,4 мм. Архитектурный тип — полуторакорпусный, протяженность легкого корпуса 65%, расчетная глубина погружения 60 м. Шпация — 457 и 533 мм; нумерация шпангоутов — с носа в корму. Прочный корпус разделялся переборками на 11 отсеков.

Система погружения и всплытия включала 20 внешних балластных цистерн, расположенных по бортам (общая вместимость 375 т), но две из них использовались как цистерны плавучести, поэтому общая вместимость балластных цистерн уменьшилась до 337 т. По расчетам, подводный монитор должен был погружаться на перископную глубину за 90 секунд. Управление клапанами вентиляции балластных цистерн — дистанционное; пост управления клапанами находился в центральном посту. Также в легком корпусе размещались три бескингстонных цистерны, в которых находилось 27,5 т балласта, а в кормовой части — еще одна балластная цистерна вместимостью 15 т. Кроме того, имелось девять заместительных цистерн вместимостью 46 т и двенадцать вспомогательных цистерн вместимостью 105 т.

Носовые и кормовые горизонтальные рули были такими же, как на подводных лодках типа "Е". В обычных условиях ими можно было управлять при помощи электропривода из центрального поста, имелось и аварийное ручное управление. Для вертикального руля предусматривалось два варианта управления — дистанционное из центрального поста или с мостика и аварийное ручное. Площадь носовых горизонтальных рулей — 3,81 м 2, кормовых горизонтальных и вертикального руля — по 6,22 м 2.

Энергетическая установка подводных мониторов была классической для своего времени и состояла из двух дизелей для надводного хода и двух электромоторов для подводного. Дизеля системы "Виккерс" (такие же устанавливались на подводных лодках типа "1_") — четырехтактные, 12-цилиндровые, нереверсивные, с диаметром поршня 368,3 мм и ходом 381 мм, мощностью 1200 л.с. при 380-400 об./мин. Топливо для дизелей хранилось в пятнадцати внешних цистернах вместимостью 76,32 т. На подводной лодке М-2 одна пара балластных цистерн была переоборудована в топливные, поэтому полный запас соляра увеличился до 110 т.
