В состав модернизированной тяжелой огнеметной системы Т0С-1А входят:
- боевая машина БМ-1 ("Объект 634Б");
- транспортно-заряжающая машина ТЗМ-Т ("Объект 563") - две машины на каждую БМ-1;
- 220-мм неуправляемые реактивные снаряды повышенного могущества и дальности стрельбы в термобарическом или зажигательном снаряжении; боекомплект системы в базовой комплектации составляет 72 НУРС, в том числе на БМ-1 - 24 снаряда, на ТЗМ-Т - по 24 снаряда на каждой (всего 48 НУРС);
- средства обеспечения эксплуатации и подготовки личного состава.
Боевая машина БМ-1 выполнена на базе основного танка типа Т-72А с сохранением конструктивного исполнения и взаимного расположения узлов и механизмов силовой установки, трансмиссии, отделения управления механика-водителя и ходовой части. С целью снижения высоты БМ-1 (по сравнению с боевой машиной системы ТОС-1) транспортно-пусковой контейнер пусковой установки был удлинен и выполнен с трехрядным размещением пусковых труб. Состав экипажа боевой машины - командир, наводчик, механик-водитель.
Пусковая установка включает качающуюся часть с транспортно-пусковым контейнером (с направляющими пусковыми трубами калибром 220 мм и длиной 3725 мм) и бронированную поворотную платформу с кабиной, в которой предусмотрено размещение экипажа (боевого расчета), специального оборудования СУО, а также средств связи и пр.
Транспортно-пусковой контейнер через оси цапф и опорные кронштейны закреплен на поворотной платформе, имеющей выносные кронштейны и неподвижно соединенной с подвижным погоном погонного устройства танкового шасси. Совместно с корпусом последнего ПП образует боевое отделение, в котором размещены: аппаратура силовых приводов, механизм привода горизонтального наведения, корпус станции привода вертикального наведения, сиденья наводчика и командира боевой машины, аппаратура СУО. Снаружи на ПП расположены люки наводчика и командира, а также командирская башенка. Спереди по оси платформы смонтировано устройство с гидроцилиндром, соединенным с гидросистемой танка для стопорения транспортно-пускового контейнера в транспортном положении.

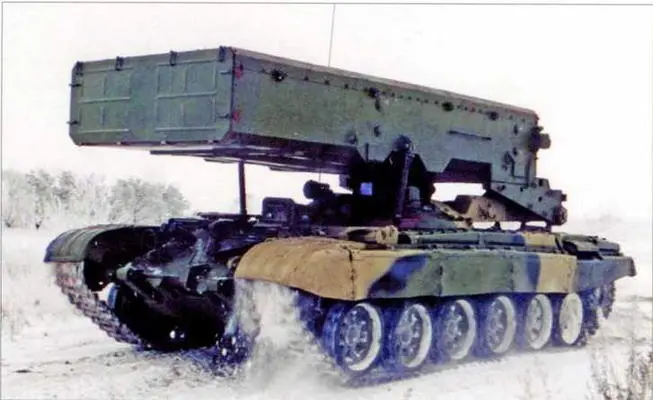

Вариант боевой машины, испытывавшийся в ходе работ по модернизации системы ТОС-1.
Транспортно-пусковой контейнер имеет противопульную защиту, которая, согласно обнародованным данным, позволяет обеспечить надежную защиту боеприпасов от 7,62-мм бронебойных пуль типа Б-32 при обстреле с дистанции не менее 620 м. Пусковая установка позволяет осуществлять пуск ракет минимум двух типов - по энергетичес кой мощности.
СУО предназначена для поиска целей, измерения дальности до них с точностью не хуже 10 м, автоматического расчета с помощью баллистического вычислительного комплекса углов возвышения качающейся части и бокового разворота пусковой установки с учетом дальности до цели, крена-дифферента боевой машины БМ-1, а также температур окружающего воздуха и боевого заряда НУРС, атмосферного давления и скорости и направления ветра на активном и пассивном участках траектории полета неуправляемых реактивных снарядов.
СУО включает: перископический прибор прицеливания - лазерный дальномер 1Д14, цифровой баллистический вычислительный комплекс с датчиковой аппаратурой, электрический датчик крена-дифферента маятникового типа, силовые приводы наведения (электрогидравлический привод вертикального наведения и электрический привод горизонтального наведения), комбинированный (дневной и ночной) электронно-оптический бинокулярный перископический прибор наблюдения командира типа ТКН-ЗА с источником инфракрасного света типа ОУ-ЗГК, а также пульт управления.
Экипаж БМ-1 располагает следующими приборами наблюдения: дневным прибором типа ТНПО-160, тремя дневными приборами типа ТНПА-65, электронно-оптическим ночным прибором типа ТВНЕ-4Б, дневным прибором типа ТНПО-168В с кратностью увеличения 1х, дневным прибором типа ТНП-165А, а также дневным прибором типа ТИП-350Б. Имеется гироскопический курсоуказатель - гирополукомпас ГПК-59.
Шасси БМ-1 включает штатные танковые узлы и агрегаты, силовую установку, трансмиссию, ходовую часть, электрооборудование, автоматизированное быстродействующее ППО (автоматическая противопожарная система трехкратного действия) и т.д. Силовая установка - дизельный двигатель В-84МС максимальной мощностью 840 л.с. (при 2000 об./мин.), трансмиссия - механическая, основная система пуска - воздушная, дополнительная - электрическая. Стартер-генераторная установка - типа СГ-10-1С, постоянного тока.
Следует отметить, что в целях обеспечения высокой точности стрельбы и минимального рассеивания НУРС при залповой стрельбе шасси боевой машины оснащено гидрофрикционными стопорами, которые автоматически блокируют поворотную платформу с корпусом шасси на время залповой стрельбы (предусмотрена возможность установки не гидрофрикционных, а электрофрикционных стопоров), и специальными выносными опорами (аутригерами), которые через шарниры закреплены на кормовом листе корпуса шасси и обеспечивают блокирование подвески ходовой части и тем самым призваны исключить раскачивание БМ-1 при стрельбе. Аутригеры имеют электрогидроприводы, а управление гидрофрикционными стопорами и аутригерами осуществляется механиком-водителем непосредственно из отделения управления.

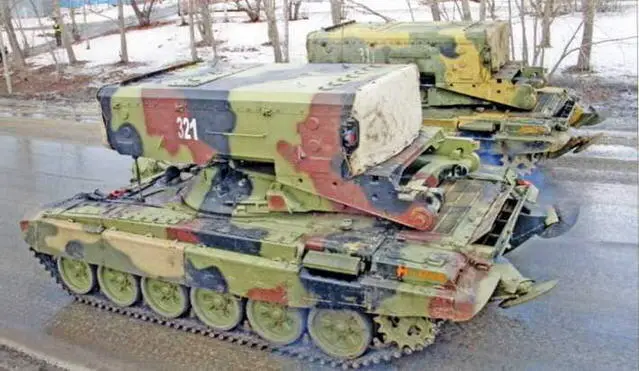

Боевые машины БМ-1 на репетиции Парада Победы в Екатеринбурге. 2012 г.

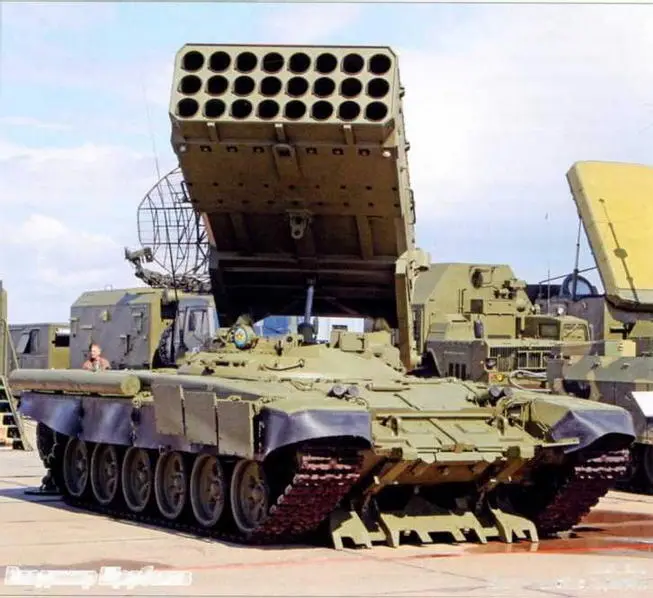

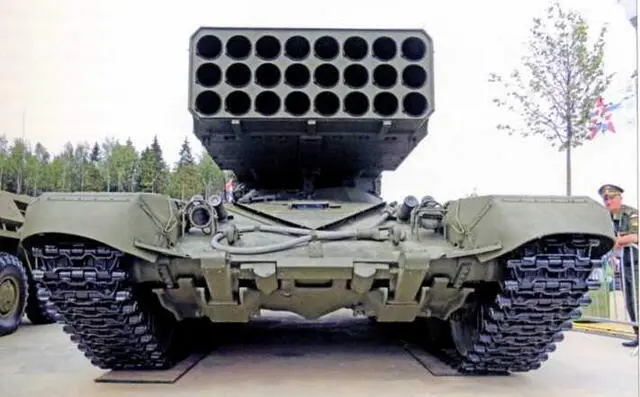

Боевая машина БМ-1 на выставке "Армия-2015". Хорошо виден передний аутригер.

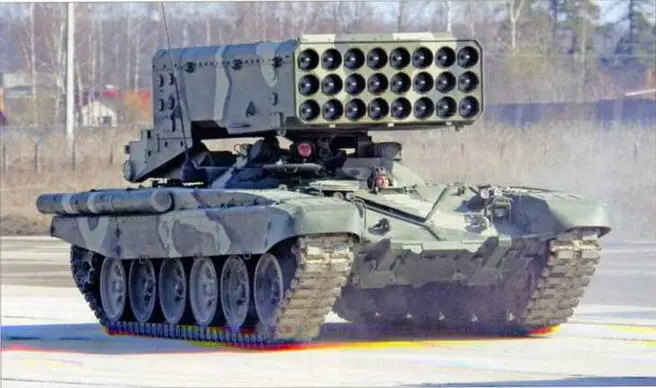

Боевая машина БМ-1 на репетиции Парада Победы в подмосковном Алабино. 2010 г.
Боевая машина системы ТОС-1А "Солнцепек" имеет средства маскировки - четыре установки типа 902Г, предназначенные для пуска дымовых гранат на дальность до 100 м, а также термическую аппаратуру для создания непросматриваемой дымовой завесы длиной 250-400 м. Она также оснащена встроенным оборудованием самоокапывания бульдозерного типа (доработанный отвал используется в качестве переднего аутригера) и оборудованием для преодоления брода глубиной до 1,2 м.
