На уровне ватерлинии корпус защищался броневым поясом шириной 1,8 м и толщиной 230 (по другим данным - 240) мм. В оконечностях и у нижней кромки толщина пояса уменьшалась до 130 мм. Два броневых траверза толщиной 170 мм превращали среднюю часть корпуса обоих судов в цитадель по типу броненосцев. Сверху ее защищала броневая палуба, имевшая толщину 37, а на скосах - 76 мм. Общая длина защищенной части корпуса составляла 42 м.

Позиция орудий главного калибра находилась в носовой части и была заключена в барбет грушевидной формы со стенками из 203-мм броневых плит. Барбет прикрывался бронеколпаком толщиной 37 мм, открытым в задней части, а элеваторы подачи боеприпасов были заключены в бронированную трубу с толщиной стенок 40 мм. Располагавшаяся за барбетом боевая рубка была защищена 150-мм броней. Наконец, имеются указания, что площадка 37-мм револьверной пушки на марсе также защищалась противопульной броней, однако ее характеристики неизвестны.

Создатель крейсеров Р. Хаак считал, что они не могут противостоять тяжелым кораблям, однако в достаточной мере защищены от огня судов равноценного класса.

Силовая установка включала четыре цилиндрических котла весом 38 т каждый, с длиной основания d,5 м и суммарной площадью нагрева около 900 м². Они располагались в двух котельных отделениях и вырабатывали пар для двух горизонтальных компаунд-ма山ин общей мощностью 3400 л.с., имевших цилиндры диаметром 85,115 и 169 см с рабочим ходом поршня 75 см. Рабочее давление составляло 10 кг/см². Машины вращали два бронзовых винта диаметром 4 м каждый. Рудольф Хаак в своей статье, посвященной крейсерам, указывал, что при искусственной тяге мощность достигала 4400 л.с., однако средняя скорость крейсеров на испытаниях в Эккернфёрдской бухте оказалась не слишком велика - 15,5 узлов у "Цзинъюаня" и 15,75 узлов у "Лайюаня". При этом сообщается, что мощность машин последнего достигла даже 5700 л.с.

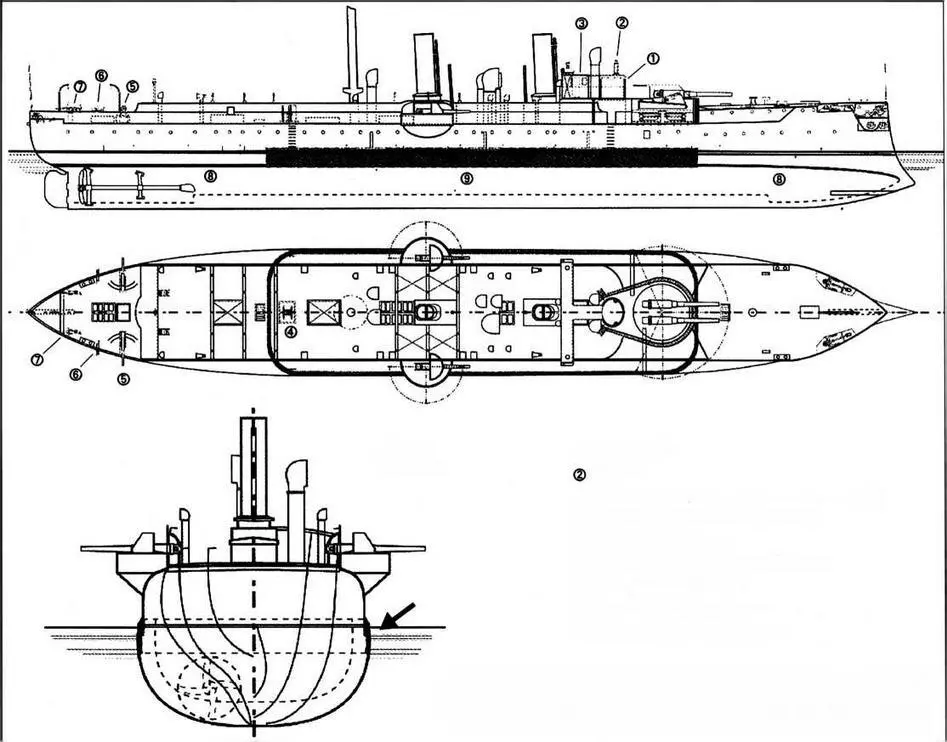

Схема бронирования крейсеров типа "Цзинъюань". Еще одна реконструкция, выполненная Лю Сюаньхэ. Добавлено сечение по миделю, с главного мостика исчезли прожектора, а в корме добавились два орудия на станках с полу кольцевым погоном

1 Боевая рубка Компас

2 Ходовая рубка, сверху - машинный телеграф

3 Кормовой рулевой пост (запасной)

4 75-мм орудие Круппа

5 37-мм револьверная пушка Гочкиса

6 47-мм орудие Гочкиса

7 Броневая палуба со скосами

8 Броневой пояс по ватерлинии

Сечение по миделю

Техническая оснащенность новых кораблей была весьма передовой для своего времени. Управление осуществлялось с помощью паровой рулевой машины, а в случае поломки последней - не только вручную, но и с помощью гидравлических механизмов[1 Из ходовой и боевой рубок, а также с кормового поста, располагавшегося позади мачты.]. Гидравлика также применялась для горизонтального наведения орудий главного калибра, подачи боеприпасов и спуска на воду паровых катеров - для этого предусматривались две грузовые стрелы с опорой на мачту. Бортовая электросеть каждого корабля включала 250 электроламп и 2 прожектора мощностью 40 тыс. свечей каждый. Последние были установлены в районе главного мостика. Ток вырабатывался двумя динамо-машинами с паровым приводом. Трюмное оборудование включало центробежные воздушные насосы и аварийную водоотливную помпу производительностью 120 т/ч. Для питания вспомогательных механизмов предназначался отдельный котел. Вместимость угольных ям значительно увеличилась по сравнению с крейсером "Цзинъюань" и составляла 325 т (полная - 350 т). Каждый крейсер брал на борт запас пресной воды на 10 суток и продовольствия - на 25.

Основное вооружение кораблей составляли 210-мм орудия Круппа образца 1880 г. с длиной ствола 35 калибров. Они были абсолютно идентичны тем, что состояли на вооружении крейсера "Цзинъюань", и также представляли собой спаренную установку, смонтированную в барбете в носовой части судна. Угол обстрела составлял 270°, подача боеприпасов и горизонтальное наведение были механизированы, но в случае необходимости последняя операция могла выполняться расчетом из 8 человек вручную. Журнал "Морской сборник" в ноябре 1894 г. назвал корабли "барбетными крейсерами". Утверждения о наличии на крейсерах типа "Цзинъюань" башенных установок главного калибра являются ошибкой.

Средняя артиллерия была представлена двумя 150-мм орудиями Круппа образца 1880 г. - длина их стволов также составляла 35 калибров, а позиции располагались на спонсонах побортно. Угол обстрела каждого орудия составлял 180°, наводка осуществлялась вручную, а прислуга защищалась наклонным щитом толщиной 37 мм[2 По сообщениям прессы, они должны были выдерживать прямое попадание снаряда 37-мм револьверной пушки, что не подтвердилось в ходе боевой практики.]. Боекомплект орудий главного и среднего калибров составлял 50 снарядов на ствол, что никак нельзя признать достаточным.

Поскольку вся носовая часть крейсеров находилась в зоне действия собственных тяжелых орудий, вся противоминная артиллерия оказалась сосредоточена в корме и на площадке боевого марса. Данные о ее составе противоречивы. Наиболее распространено мнение о том, что крейсера несли по два 47-мм скорострельных орудия и по пять 37-мм револьверных пушек Гочкиса. Хаак писал о семи револьверных пушках. Китайские источники сообщают о более внушительном вооружении, состоявшем как минимум из трех скорострелок Гочкиса (две 47-мм и одна 40-мм), а также пяти 37-мм револьверных пушек. Более того, имеются сведения о двух дополнительных 75-мм орудиях Круппа - все эти разноречивые данные отражают реальную пестроту вооружения китайских кораблей конца XIX в. В случае с 75-миллиметровками речь может идти о неких пушках устаревшего образца. Известно, например, что их предшественник - крейсер "Цзинъюань" - вскоре после прибытия в Китай получил четыре бронзовых орудия калибра 70 мм, изготовленных на одном из казенных оружейных заводов.
