Для заблаговременной подготовки военной инфраструктуры (особенно для ДВО, ЗабВО и САВО) были необходимы войсковые фортификационные сооружения различного назначения. Предъявлявшимся требованиям частично удовлетворяли железобетонные сооружения УСБ, СБК и УСБ, которые применяли в качестве ПУ, для защиты личного состава и материальных средств, электростанций и пр., сооружения из фортификационной волнистой стали КВС-У, КВС-А и клеефанерные сооружения КФУ, а также типовые проекты блиндажей и убежищ из лесоматериала и с использованием местных материалов и элементов промышленного изготовления (БЗМ-57, КБМ, КАБО и др.).

Динамично развивавшиеся ракетные войска и медицинские части (для развертывания медицинских пунктов и полевых госпиталей) остро нуждались в фортификационных сооружениях закрытого типа. Но в 1962 г. отечественная фортификация не могла им ничего предложить, так как 15 ЦНИИИИ и ОПФБ только приступили к исследованиям по созданию сборных большепролетных сооружений из различных материалов (НИР-БФС). Необходимо отметить, что профессорско-преподавательский состав ВИКА, научные сотрудники 15 ЦНИИИИ, сотрудники ОПФБ, инженеры, технологи, рабочие заводов-изготовителей успешно справились с этой непростой задачей.

Следующим шагом в развитии войсковых фортификационных сооружений стала разработка большепролетных сооружений для специальной техники как приоритетных в обеспечении защиты войск. Невозможно представить ПУ общевойсковых частей и соединений, ракетные войска без специальных подвижных средств, обеспечивающих их оперативность, надежность, устойчивость и скрытность управления. «На подходе» были и подвижные средства автоматизированных систем управления войсками (АСУВ), которые также нуждались в защите. Имевшийся научный задел и результаты испытаний 1958-1960 гг позволили сформулировать основные принципы и активизировать работу по созданию конструкций большепролетных сооружений из различных материалов. В итоге были определены следующие основные направления:

– разработка сборного металлического большепролетного сооружения для защиты специальной техники;

– разработка сборного большепролетного сооружения из клеефанеры (бакелита) для ПУ и медицинских пунктов (МП);

– разработка сборного железобетонного большепролетного сооружения для защиты специальной техники.

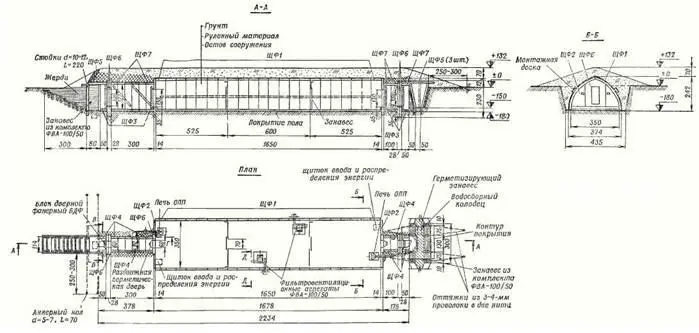

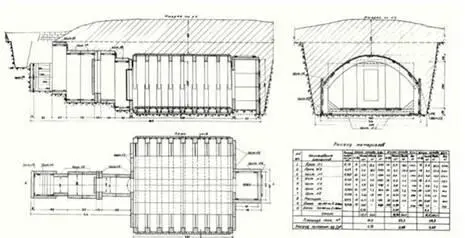

Вариант убежища из стандартных элементов, выполненных из листовой стали и профилей.

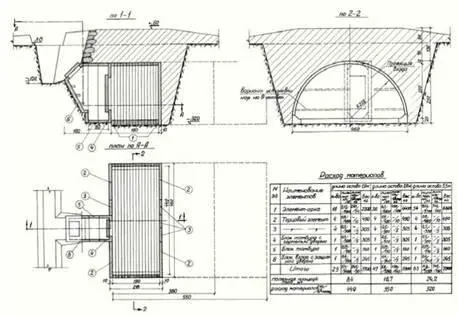

Вариант убежища из большепролетных гнутых дощатых элементов.

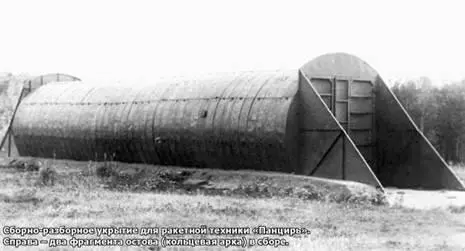

Сборно-разбоное укрытие для ракетной техники "Панцырь". Вверху – в сборе, внизу два фрагмента основы(кольцевая арка).

К 1962 г появились опытные конструкции большепролетного металлического сооружения и были проведены расчеты и проверены на ударной трубе модель и фрагменты его входа. За основу нового сооружения была принята конструкция остова основного помещения ранее разработанного варианта убежища из стандартных элементов (из листовой стали с применением профилей).

Основные габариты сооружения принимались с учетом габаритов армейского оперативно-тактического ракетного комплекса 9К72 с ракетой Р-17 (длина ПУ с ракетой – 12,6 м, ширина – 3,24 м, высота в транспортном положении – 3,3 м) при условии обеспечения укрытия и защиты не менее двух ПУ с ракетами и проведения с ними регламентных работ. Была проработана конструкция стандартных элементов сборочных фрагментов остова, распашных защитных ворот и др.

В 1963 г. ОПФБ подготовило документацию на первое сборное большепролетное металлическое сооружение, а Днепропетровский завод металлоконструкций изготовил опытные образцы, которые прошли всесторонние испытания. В следующем году на снабжение приняли сборно-разборное укрытие для ракетной техники «Панцирь».

Укрытие для ракетной техники «Панцирь» включало остов сборно-разборной конструкции из профильной и листовой стали и входные устройства в виде двухстворчатых ворот с проемом 3,5х4,0 м. Фрагмент остова, кольцевая арка, по высоте собирался из шести криволинейных элементов-ферм (с опорой на плоский пол), соединяемых между собой болтами. Крепление последующих фрагментов по длине остова осуществлялось также болтами. Внутренние размеры укрытия: длина – 30 м, ширина (пролет) – 4,6 м, высота – 4,0 м. Вес «Панциря» составлял 50 т, его комплект перевозился на десяти автомобилях типа ЗИЛ-157(ЗИЛ-131) с прицепами. Сооружение возводилось за 24 ч расчетом: личный состав – взвод (25 чел.), котлованная машина МДК-2, бульдозер и 5-тонный автомобильный кран. Извлечение из грунта осуществлялось тем же расчетом за 15 ч.

Таким образом, в 1964 г. ракетные войска в дополнение к типовым фортификационным сооружениям получили новые образцы: для защиты ПУ – быстроизвлекаемое металлическое сооружение «Пакет», а для защиты техники – сборно-разборное укрытие «Панцирь». Последнее обеспечивало защиту специальной техники и при необходимости могло извлекаться и перебрасываться в другой район.

Однако извлечение и переброска комплектов возведенных укрытий, как правило, войсками не практиковались, и сооружения применялись при заблаговременном фортификационном оборудовании позиционных районов пунктов постоянной и временной дислокации. Производство «Панциря» осуществлялось до 1972 г. – до появления и принятия на снабжение сооружения «Панцирь-2».

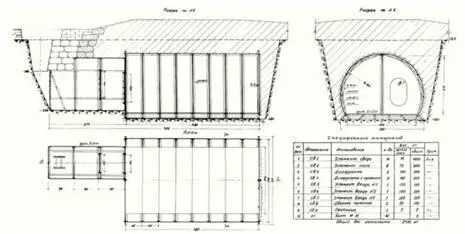

Вариант убежища из сплошной арочной конструкции.

Сборно-разборное сооружение «Арка».

Сооружение, собранное из двух комплектов «Арка».

Одновременно продолжались исследования по созданию большепролетного клеефанерного сооружения для ПУ и МП. Однако возникли определенные трудности, особенно это касалось обеспечения их прочности. Поэтому задачу попытались решить за счет применения наиболее рациональных сечений (профилей) элементов конструкций и разработки сооружений с формами и размерами, наиболее выгодными с точки зрения их работы при действии динамических нагрузок.
