Пушка Ч-51М калибра 57 мм имела углы наводки по горизонтали в секторе 16° и по вертикали – от -4°30’ до +12°30’. Для стрельбы прямой наводкой предназначался телескопический прицел, а для стрельбы с закрытых позиций – панорамный. Боекомплект состоял из 30 выстрелов.

Карбюраторный двигатель М-20ЕФ мощностью 60 л.с. размещался поперек корпуса. В систему охлаждения был встроен теплообменник, омываемый забортной водой. При низких температурах он мог выполнять также роль подогревателя; имелась форсунка. Трансмиссия отличалась от примененной на АСУ-57 наличием редуктора отбора мощности на привод гребного винта, размещенного в туннеле. Подвеска – индивидуальная, торсионная. В ходовой части использовались поддерживающие катки по одному на борт. В остальном АСУ-57П существенных отличий от АСУ-57 не имела.

Боевая масса АСУ-57П составляла 3,4 т, скорость по шоссе – 45 км/ч, на плаву – 8,3 км/ч. По подвижности и огневой мощи она оценивалась достаточно высоко, но после испытаний опытного образца работу над ней прекратили в связи с началом проектирования более мощных машин аналогичного назначения.

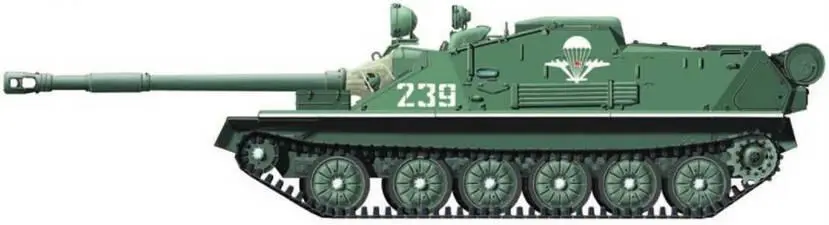

Самоходная установка СУ-85.

Самоходная установка СУ-85.

Разработка легкой самоходной установки СУ-85 началась по постановлению Совета Министров СССР от 12 сентября 1951 г. одновременно с АСУ-57П. При проектировании СУ-85 («Объект 573») предусматривалась возможность ее принятия на вооружение ВДВ для посадочного десантирования с самолетов Ан-12.

Закрытый корпус машины был сварен из броневых катаных листов толщиной до 45 мм, установленных с рациональными углами наклона. Механик-водитель располагался впереди – справа от пушки, за ним – заряжающий. Командир машины находился также справа, а наводчик – слева.

Пушка Д-70 калибра 85 мм была установлена в раме, размещенной в амбразуре лобового листа. Сектор горизонтальной наводки – до 30°, вертикальной – от -4°30’ до +15°. Дальность стрельбы прямой наводкой достигала 6000 м, наибольшая – 13400 м. С пушкой был спарен 7,62-мм пулемет СГМТ. Обеспечивалась продувка канала ствола пушки после выстрела. Боекомплект пушки включал 45 выстрелов. Прицелы пушки – телескопический дневной и перископический ночной, а также панорама. Машина оснащалась приборами ночного видения.

Двухтактный 6-цилиндровый автомобильный дизель ЯМЗ-206В мощностью 210 л.с. с эжекционной системой охлаждения размещался поперек корпуса в кормовой части. За главным фрикционом находились редуктор-гитара, карданный вал, 5-ступенчатая коробка передач, двухступенчатые планетарные механизмы поворота и бортовые редукторы. Гусеничный движитель был частично унифицирован с танком ПТ-76. Подвеска – индивидуальная, торсионная, с гидроамортизаторами на передних и задних катках.

СУ-85 являлась эффективным мобильным средством борьбы с бронированными целями. Она была принята на вооружение в 1958 г., а серийное производство началось в 1961 г. Боевая масса машины составляла 15,5 т, скорость-45 км/ч.

1970-е гг. ознаменовались переходом ВДВ на качественно новый этап развития парашютно-десантной техники. Во второй половине 1970-х гг. состоялись экспериментальные десантирования СУ-85 из самолетов Ил-76 с высоты до 8000 м с многокупольной парашютной системой. Были разработаны и серийно выпущены платформы П-16 (П-16М) грузоподъемностью 16 т. При десантировании СУ-85 из боекомплекта исключались 34 выстрела, 50% боекомплекта пулемета и запаса топлива, брезент и пр. Боевая масса машины при этом составляла 14,5 т.

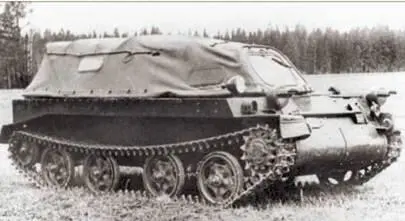

Гусеничный малогабаритный транспортер- тягач ГТ-М («Объект 564») разрабатывался в КБ ММЗ по постановлению Совета Министров СССР от 4 февраля 1956 г.

Сварной, открытый сверху корпус машины был выполнен из листовой авиационной брони В-95 и В-96 и разделен поперечной перегородкой на две секции. В передней секции слева располагалось силовое отделение, состоящее из 6-цилиндрового двигателя ГАЗ-бЗЭ мощностью 70 л.с. в блоке с 4-ступенчатой коробкой передач, соединенной с главной передачей, бортовыми фрикционами и бортредукторами. Односкатные опорные катки диаметром 500 мм имели оригинальную облегченную конструкцию. Подвеска – индивидуальная, торсионная. Балансиры 1-й и 3-й подвесок устанавливались против хода, а 2-й и 4-й – по ходу. Максимальная скорость тягача равнялась 46,5 км/ч.

Справа от силового отделения располагалось место механика-водителя. Проектом предусматривалось управление машиной дистанционно, при помощи гибких тяг, прикрепленных к рулю управления мотоциклетного типа. Это позволяло водителю находиться сзади машины, тем самым не подвергая себя опасности поражения при обстреле. В задней секции на бортах закреплялись по три откидывающихся сиденья, а посредине размещалась лодка-волокуша для эвакуации раненого с поля боя. Задний борт в откинутом положении выполнял роль погрузочной аппарели. Для втягивания волокуши в машину служил трос лебедки с механическим приводом.

Снаряженная масса ГТ-М составляла 3,3 т, грузоподъемность – 0,8 т. Удельное давление машины – порядка 0,3 кг/см² . Высота по корпусу без тента – 1035 мм. Тягач мог буксировать колесно-лыжный прицеп массой до 0,6 т.

Построили опытные образцы тягача ГТ-М, но на производство его не приняли, поскольку одновременно был создан колесный транспортер-тягач переднего края (ТПК) аналогичного назначения.

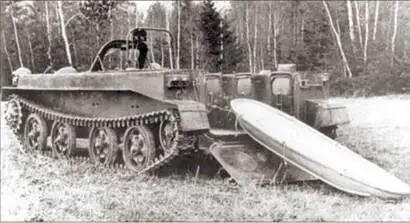

Гусеничный малогабаритный транспортер-тягач ГТ-М («Объект 564»). Справа на фото видна лодка-волокуша для эвакуации раненого.

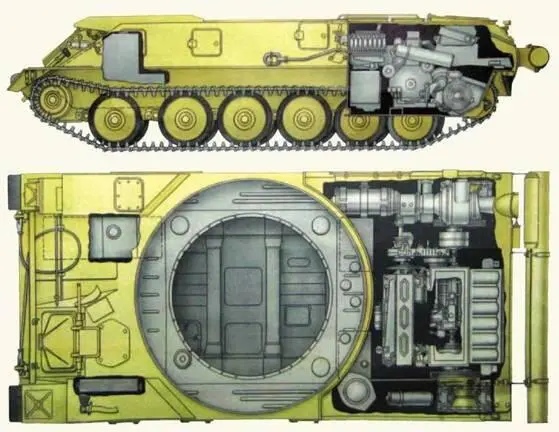

Общее устройство шасси ГМ-575.

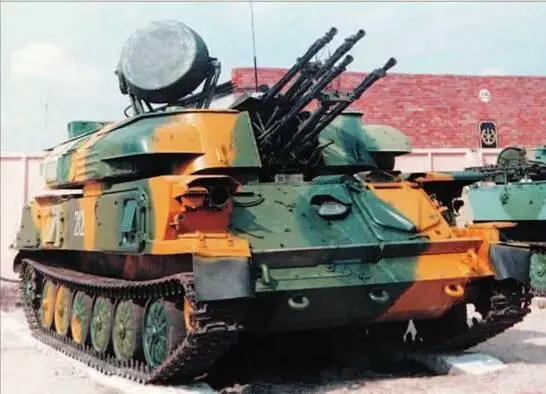

Зенитная самоходная установка ЗСУ-23-4 «Шилка».

Разработка зенитной самоходной установки ЗСУ-23-4 «Шилка» полкового артиллерийского комплекса 2А6 ПВО Сухопутных войск проводилась по постановлению Совета Министров СССР от 17 апреля 1957 г. Шасси ГМ-575 («Объект 575») создавалось на Мытищинском машиностроительном заводе с 1957 г. под руководством главного конструктора Н.А. Астрова.
