Счетверенная зенитная установка предназначалась для защиты войск от низколетящих и пикирующих самолетов противника на высотах от 100 до 1500 м при дальности стрельбы по зенитным целям до 2500 м, а также для борьбы с техникой и скоплением живой силы на дальностях до 2000 м.

ЭСУ-23-4 была вооружена установленной в башне счетверенной 23-мм артиллерийской системой ТКБ-507 конструкции Афанасьева- Макарова. Она имела углы наводки по вертикали от -3°50’ до +86". Боекомплект – 4 тыс. снарядов в четырех лентах (бронебойно-зажигательные трассирующие и осколочно-зажигательные). Скорость наводки по горизонтали составляла от 70 град./с до 2 град./с, по вертикали – 60 град./с (до 4 град./с при ручном приводе). Основной привод – электрогидравлический, следящий. Темп стрельбы одного орудия АЭП-23 достигал 900-1000 выстр./ мин, счетверенной установки (практический) – 3400 выстр./мин.

Корпус машины был сварен из броневых катаных листов и разделен на три отделения. Место механика-водителя находилось впереди слева. Перед ним в верхнем лобовом листе была выполнена рубка с люком и поднимающейся крышкой, предназначенная для наблюдения и посадки. В боковых стенках рубки и в крыше над водителем монтировались смотровые приборы. В бортах корпуса и в башне имелись люки для доступа к блокам радиотехнической аппаратуры (систем наведения и управления огнем), а также прорези для вентиляции и воздушного охлаждения аппаратуры. На крыше в корме башни была установлена антенна РЛС, внутри башни находились места экипажа и аппаратура. В корме размещалась автономная система электропитания переменным током с приводом генератора от ГТД мощностью 40 л.с., с дублированием от дизеля. Постоянный ток обеспечивался двумя выпрямителями.

В кормовом отделении поперек корпуса размещался силовой агрегат – 6-цилиндровый дизель В-6Р мощностью 280 л.с. с эжекционной системой охлаждения. После гитары с главным фрикционом вращение через карданный вал передавалось на 5-ступенчатую коробку передач и далее – на двухступенчатые ПМП. Бортовые редукторы – простые пары шестерен.

Ведущие колеса – двухрядные. Ходовая часть снабжена шестью опорными катками (на борт) с усиленными по сравнению с СУ-85 резиновыми бандажами. Траки гусеницы – литые, с закрытым шарниром повышенной износоустойчивости. Подвеска – индивидуальная, торсионная, с гидроамортизаторами.

«Шилка» оснащалась приборами ночного видения, навигационной аппаратурой и системой противоатомной защиты (ПАЗ).

Боевая масса машины – 20,5 т, экипаж – 4 чел., скорость – 50 км/ч.

ЗСУ-23-4 приняли на вооружение в 1962 г. и неоднократно подвергали модернизации. В конце 1967 г. в производство была принята ЗСУ-23-4М «Бирюса». В состав комплекса 2А6 входили транспортно-заряжающие машины с боекомплектом, размещенные на шасси колесных грузовых автомобилей повышенной проходимости.

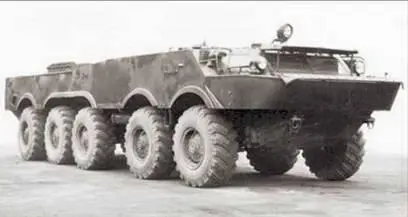

Макетные образцы шасси «Объект 560» и «Объект 560У».

На рубеже 1950-1960-х гг. одной из ключевых задач формирования войсковых зенитных ракетных комплексов (ЗРК) ПВО являлось обеспечение компоновки основных элементов ЗРК на высокомобильных базах – как на гусеничных, так и на колесных шасси. Николай Александрович Астров в числе первых приступил к решению задачи по созданию на конкурсной основе специальной плавающей колесной машины высокой проходимости, предназначенной для размещения зенитного вооружения и радиотехнической аппаратуры автономного ЗРК «Оса».

Под его руководством был спроектирован, изготовлен и испытан макет 5-осной машины со сварным (из алюминиевого сплава) корпусом – «Объект 560». На нем был установлен 4-тактный 12-цилиндровый дизель ЯМЗ-240 мощностью 360 л.с. Масса макета (шасси) составляла 8 т. Грузоподъемность (полезная нагрузка) шасси оценивалась порядка 5-6 т. Элементы силовой установки, трансмиссии и ходовой части в основном были заимствованы от автомобиля ЗИЛ-135 конструкции В.А. Грачева. Две передние оси были управляемые, третья-четвертая – сближены, задняя – также управляемая.

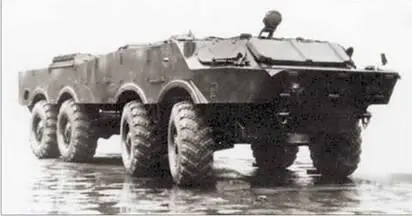

После проведения заводских испытаний конструкцию корпуса изменили, исключив третью среднюю ось. Уменьшение количества колес (с 10x10 на 8x8) закономерно привело к упрощению конструкции трансмиссионного привода, однако на подвижности машины отразилось незначительно. Но применение алюминиевого сплава в качестве конструкционного материала корпуса, давшее некоторое улучшение весовых показателей шасси, технологически было бесперспективным. Дело ограничилось только одним опытным образцом.

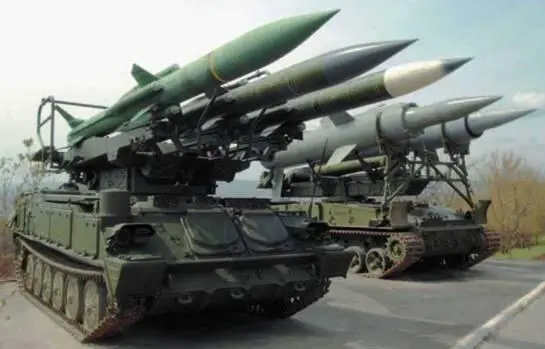

Самоходная пусковая установка 2П25 ЗРК «Куб».

Создание войскового ЗРК 2К12 «Куб» велось по постановлению Совета Министров СССР от 18 августа 1958 г. Головным разработчиком комплекса определили ОКБ-15 ГКАТ (впоследствии – Научно-исследовательский институт приборостроения Минрадиопрома). Шасси ГМ-568 и ГМ-578 боевых машин комплекса проектировались в КБ Мытищинского машиностроительного завода с того же года. Но еще годом раньше началась разработка шасси ГМ-575 ЭСУ-23-4 «Шилка» комплекса 2А6. Поскольку боевые массы и назначение машин двух комплексов были достаточно близки, в конструкции их шасси (в целях унификации) на ранней стадии проектирования заложили общие компоновку и основные узлы и агрегаты моторных систем, трансмиссии, ходовой части и пр. (общность достигала 50%).

Комплекс 2К12 «Куб» являлся составной частью системы ПВО Сухопутных войск и предназначался для защиты от самолетов, вертолетов, крылатых ракет противника, летящих на средних и малых высотах. Обнаружение воздушных целей должно было осуществляться высоким темпом обзора по внезапно появляющимся низколетящим целям в условиях мешающих отражений от местных предметов и рельефа местности.

На начальной стадии проектирования к комплексу предъявлялись следующие ТТТ:

– высота зоны поражения – от 60-100 м до 10-12 км на дальности от 6 км до 20 км;

– максимальная скорость поражаемых целей – 600 м/с;

– время развертывания – свертывания комплекса – 5 мин.

Комплекс состоял из пяти боевых машин: одной 1С91 и четырех 2П25, а также двух транспортно-заряжающих машин.

Самоходная установка разведки и наведения (СУРН) 1С91 (шасси ГМ-568) служила для обнаружения и опознавания воздушного противника с выдачей целеуказания для захвата цели, сопровождения и определения ее текущих координат, передачи на самоходные пусковые установки команд управления, подсветки цели и ракеты непрерывным излучением. В состав СУРН входили две радиолокационные станции, механизмы подъема антенны РЛС, аппаратура навигации,топопривязки, ориентирования, радиотелекодовой связи с СПУ, телевизионно-оптический визир, автономная система электропитания с ГТД и др.
