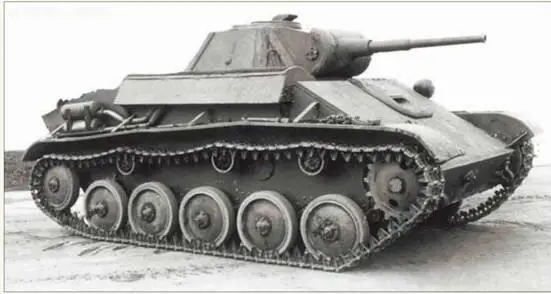

Легкий танк Т-70.

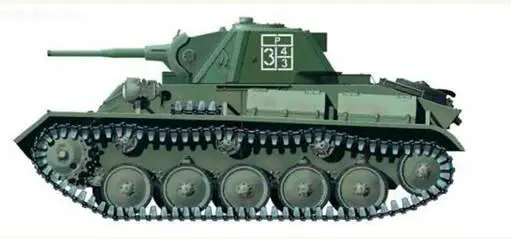

Легкий танкТ-70М.

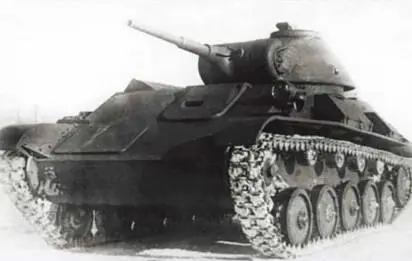

Опытный легкий танк ГАЗ-70 – прототип Т-70.

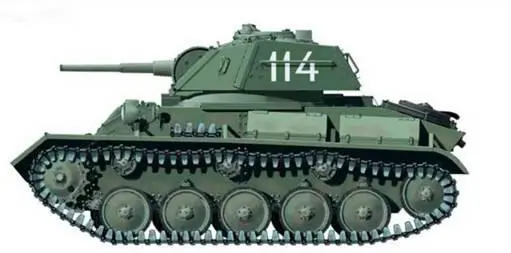

Легкий танк Т-70М.
Доработали и вентилятор системы охлаждения, и его привод – внедрили шестеренчатый привод вместо клиноременного.
Одновременно разрабатывали раму, на которой монтировался силовой агрегат в сборе, устанавливавшийся в корпус танка на резиновых подушках. Силовой агрегат ГАЭ-203 состоял из двух двигателей ГАЗ-202 (ГАЗ-70-6004 передний и ГАЗ-70-6005 задний) суммарной мощностью 140 л.с. Главный фрикцион – двухдисковый, полуцентробежного типа.
От силового агрегата поиск новых конструктивных решений распространился на всю трансмиссию, а затем и на ходовую часть. Количество опорных катков ходовой части танка увеличили до пяти на борт.
Конфигурацию корпуса существенно изменили. Верхний лобовой лист толщиной 35 мм установили под углом 60’. Нижний лобовой лист был толщиной 45 мм. В верхнем листе находился люк механика-водителя с броневой (откидной вверх) крышкой, снабженной смотровым прибором (с щелью, закрытой триплексом на машинах первого выпуска). В нижней части справа, как и на Т-60, был выполнен люк для доступа к главной передаче трансмиссии.
В одноместной граненой башне с толщиной брони 35 мм установили 45-мм танковую пушку обр. 1932-1938 гг. с вертикальным клиновым затвором. С пушкой был спарен 7,62-мм пулемет ДТ. Углы наводки по вертикали – от -6" до +20°. Дальность стрельбы прямой наводкой составляла 3600 м, максимальная – 4800 м. Боекомплект пушки состоял из 90 выстрелов (на машинах первого выпуска – 70 выстрелов). Механизм поворота башни – ручной шестеренчатый; он располагался слева, а подъемный механизм – справа от командира. Прицелы – телескопический или перископический (частично), а также механический. В крыше башни имелся входной люк командира танка. В бронекрышке был смонтирован перископический смотровой прибор кругового обзора.
Большая длина и масса силового агрегата, усиленные узлы и агрегаты других систем, а также более мощная броневая защита привели к возрастанию боевой массы (по сравнению с Т-60) танков первых выпусков до 9,2 т (позже -до 9,8 т).
Таким образом, задуманный в октябре 1941 г. существенно модернизированный легкий танк, получивший марку Т-70, по параметрам вплотную приблизился к танку Т-50. В январе 1942 г. был готов первый опытный образец. Ведущим инженером машины являлся В.А. Дедков. После устранения выявленных недостатков новый танк был поставлен на производство на заводах ГАЗ и №38 (г. Киров).
С сентября 1942 г. начался выпуск усовершенствованного танка Т-70М с усиленной ходовой частью (увеличены ширина катков и гусеницы и пр.), а также с увеличенной толщиной лобовой брони (до 45 мм). Теперь боевая масса танка составила 10 т. При мощности силовой установки 140 л.с. его максимальная скорость достигала 45 км/ч.
Танки Т-70/Т-70М собирались до середины 1943 г. Всего цеха покинули 8,3 тыс. таких машин.
За разработку конструкции Т-70 и его последующее совершенствование в 1943 г. Н.А. Астрову, А.А. Липгарту, В.А. Дедкову и другим конструкторам ГАЗа присудили Сталинскую премию II степени.

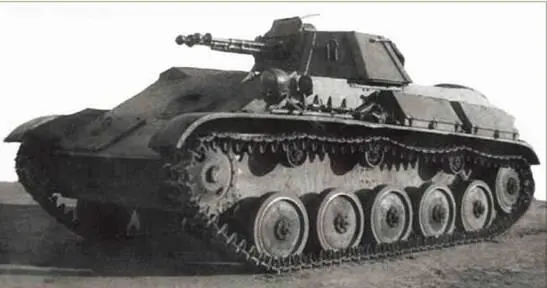

Легкий танк Т-90.

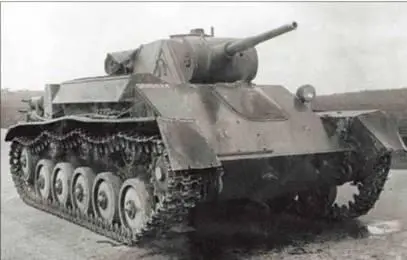

Легкий танк Т-80.

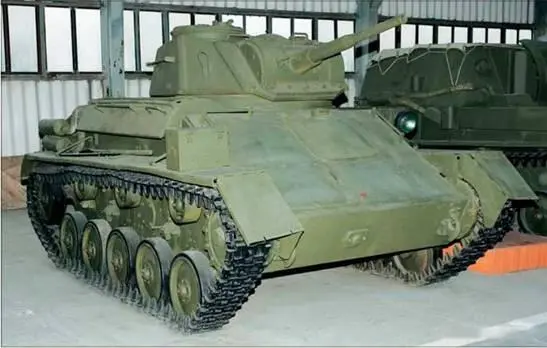

Легкий танк Т-80.
Танк Т-90, создание которого велось под руководством Н.А. Астрова с сентябре-октябре 1942 г., мог рассматриваться как мобильное средство ведения прицельного пулеметного огня по наземным и воздушным (зенитным) целям, действующее в тесном взаимодействии с другими легкими танками.
На танке, выполненном на базе Т-70М, установили открытую сверху и смещенную к левому борту башню, вооруженную спаренными 12,7-мм пулеметами ДШКТ. Отсутствие бронекрыши в восьмигранной башне, выполненной из 35-мм катаной брони, обеспечивало свободное наблюдение за воздушными целями и ведение по ним огня. Сверху она могла закрываться брезентовым тентом.
Углы наводки пулеметов составляли от -6‘ до +85'. Использовался коллиматорный прицел для зенитной стрельбы и телескопический – по наземным целям. Прицельная дальность составляла 3500 м, максимальная – до 7000 м.
Во второй половине 1942 г. – первой половине 1943 г. работа по совершенствованию танка Т-70М проводилась в нескольких направлениях. Так, появились конструкции литой, а затем двухместной сварной башни, что позволило освободить командира танка от функций наводчика. Численность экипажа возросла до 3 чел. Увеличение объема башни потребовало введения дополнительных смотровых приборов. Слева от пушки располагался наводчик, справа – командир- заряжающий. На крыше башни над местом командира располагалась неподвижная командирская башенка с входным люком, закрывающимся крышкой, снабженной перископическим смотровым прибором кругового обзора. Над местом наводчика выполнили люк, также закрывавшийся откидной крышкой. Перед ним размещались перископический смотровой прибор и коллиматорный прицел с откидной бронировкой. Прицелы наводчика остались теми же, что и на Т-70.
Кроме того, коллиматорный прицел использовался для стрельбы по воздушным целям или по верхним этажам зданий.
Сварную башню выполнили многогранной, с увеличенными углами наклона передних листов толщиной 45 мм. К бортам башни были приварены поручни.
Углы вертикальной наводки 45-мм пушки обр. 1938 г. составляли от -8" до +65°. С пушкой был спарен пулемет ДТ. Дальность стрельбы прямой наводкой достигала 3600 м, максимальная – 6000 м. Боекомплект пушки состоял из 94 выстрелов.
На танке применили силовой агрегат увеличенной мощности. Форсированные 6-цилиндровые двигатели ГАЗ-80 развивали мощность 85 л.с. каждый. Пуск осуществлялся либо с помощью двух электростартеров, либо ручной заводной рукояткой.
Броневую защиту корпуса усилили путем замены бронелистов бортов толщиной 15 мм на 25-мм листы. В результате боевая масса танка возросла до 11,6 т.
Танк был принят к производству как Т-80 на Мытищинском заводе №40 10 10 * 30 декабря 1942 г. в систему Наркомтанкопрома был передан Мытищинский машиностроительный завод. Ему присвоили №40. В начале 1943 г. Н.А. Астров по совместительству стал главным конструктором завода №40 с сохранением должности заместителя главного конструктора ГАЗ по танковому производству. В декабре 1946 г. Н.А. Астров был назначен главным конструктором ММЗ, затем главным конструктором ОКБ-40.
. После выпуска 81 машины производство легких танков было прекращено.
