Комплекс ПК-2 предназначен для постановки радиолокационных и оптических отвлекающих и дезинформирующих ложных целей в целях обеспечения противодействия управляемым средствам поражения противника, имеющим радиолокационные, тепловые и телевизионные системы самонаведения, а также постановки помех радиолокационным, тепловым, телевизионным и визуально-оптическим средствам обнаружения и наведения противника. Пассивные помехи представляют собой ложные цели различного физического свойства, которые имитируют корабль-носитель и формируются специальными снарядами с дистанционным взрывателем. Комплекс может вести огонь залпами из двух труб в автоматическом или дистанционном режимах, в последнем случае – по данным и командам прибора управления стрельбой (ПУС) типа «Терция» или «Смета».

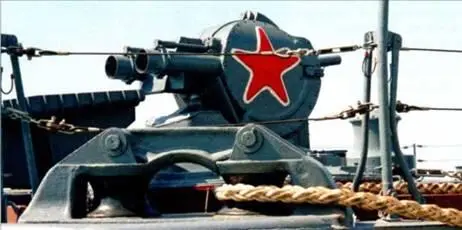

Пусковая установка ЗИФ-121 на корме эсминца «Беспокойный» проекта 956. 2003 г.

Постановка ложных целей осуществляется оператором приборов управления стрельбой (ПУС) комплекса РЭБ типа ПК-2 по полученным от корабельных средств данным. При этом снаряды вручную устанавливаются в тракт подачи пусковой установки ЗИФ-121, который расположен в подпалубном помещении корабля-носителя, после чего процесс стрельбы комплексом продолжается в автоматическом режиме. Установка времени срабатывания взрывателя снаряда выполняется по данным, выработанным приборами управления стрельбой, и производится непосредственно перед выстрелом с помощью электромеханического автоматического установщика трубок.

Дальность действия комплекса ПК-2 составляет от 500 до 6000 м, высота постановки ложных целей – до 1000 м. Боевой расчет комплекса – 9 чел. (по другим данным, боевой расчет одной пусковой установки – 3 чел. в составе командира и двух заряжающих).

Комплекс РЭБ типа ПК-2 был принят на вооружение таких надводных кораблей, как противолодочные крейсера-вертолетоносцы «Москва» и «Ленинград» проекта 1123 (по две ПУ на корабле), ТАВКР семейства 1143 (по две ПУ на корабле, на ТАВКР проекта 11435 – комплекс ПК-2М), ракетные крейсера проекта 1134 (по две ПУ на корабле, всего четыре крейсера, позже переклассифицированные в большие противолодочные корабли / БПК), ракетные крейсера проекта 1164 (три корабля, по две ПУ на каждом) и БПК проекта 1155 (по две ПУ на каждом корабле, в носовой части).

Модернизированный вариант комплекса имеет обозначение ПК-2М и включает модифицированную пусковую установку ЗИФ-121-02, а также отличается измененным составом оборудования системы управления комплекса (название системы управления комплекса ПК-2М – «Смета», экспортный вариант – «Смета-Э»). По данным российских открытых источников, комплекс ПК-2М позволяет обеспечить защиту корабля-носителя от средств воздушного нападения противника, имеющих скорость полета до 1000 м/с. Этот вариант комплекса, судя по имеющейся информации, установлен на ТАВКР «Адмирал Флота Советского Союза Кузнецов» (проект 11435), а также, вероятно, на ряде других кораблей, где ранее применялся базовый вариант комплекса ПК-2 (замена могла проводиться, в частности, во время ремонта или же целенаправленно), а также ЭМ проекта 956 (две ПУ в кормовой части).

В состав базовой комплектации комплекса ПК-2 штатно входят следующие средства:

– комплекс приборов управления стрельбой «Терция»; две 140-мм пусковые установки турельного типа ЗИФ-121 с двумя открытыми направляющими трубами для стрельбы турбореактивными снарядами, снаряженными различными ложными целями;

– 140-мм турбореактивные снаряды помех типов АЗ-ТСП-47, АЗ-ТСТ-47, АЗ-ТСТВ-47, АЗ-ТСО-47, АЗ-ТСТМ-47 и АЗ-ТСР-47.

Система управления стрельбой «Терция» принадлежит к электромеханическому типу и обеспечивает в автоматическом режиме выдачу необходимых параметров стрельбы на приводы пусковой установки (включая установку дальности срабатывания взрывателей снарядов), а также выработку и выдачу команд на взведение дистанционных трубок снарядов.

В свою очередь, входящая в состав модернизированного комплекса ПК-2М система управления «Смета» обеспечивает: прием целеуказания от корабельных средств обнаружения и сопровождения целей; распределение и выдачу на пусковые установки текущих координат помех; выдачу световой сигнализации о типе и ходе постановки помех, а также непосредственно стрельбу пусковыми установками комплекса. Время приведения системы «Смета-Э» в боевую готовность из положения «Выключено» – не более 3 мин. Разработчиком и производителем системы «Смета» («Смета-Э») является ОАО «Ратеп» из подмосковного Серпухова.

Пусковая установка ЗИФ-121 включает надпалубную и подпалубную вращающиеся части, а также опорное основание. Надпалубная часть установки представляет собой газообтекаемую конструкцию в виде станка-лодыги, внутри которого на двухстороннем вертикальном шаровом погоне расположена люлька и цапфа, к которой, в свою очередь, посредством промежуточных колец крепятся направляющие трубы-стволы. На данной части ПУ также размещены ряд механизмов, обеспечивающих наведение труб-стволов на углы заряжания и стрельбы, и механизм автоматического выброса неисправных снарядов. Подпалубная часть пусковой установки включает механизмы для обеспечения работы всей ПУ в автоматическом режиме. Все механизмы размещены на общей раме, своим верхним фланцем крепящейся к шаровому погону. Подпалубная часть ПУ закрыта съемным цилиндрическим кожухом с окнами для загрузки снарядов в турникеты и работы с механизмами установки вручную. В подпалубном помещении размещается боезапас установки – порядка 100-200 снарядов. Опорное основание представляет собой литой барбет, с помощью которого ПУ крепится к уравнительному кольцу. С самим барбетом скреплен шаровой погон горизонтального наведения.
